NFC射频识别平板天线结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:901473
  • NFC射频识别平板天线结构设计
  • NFC射频识别平板天线结构设计
  • NFC射频识别平板天线结构设计
  • NFC射频识别平板天线结构设计

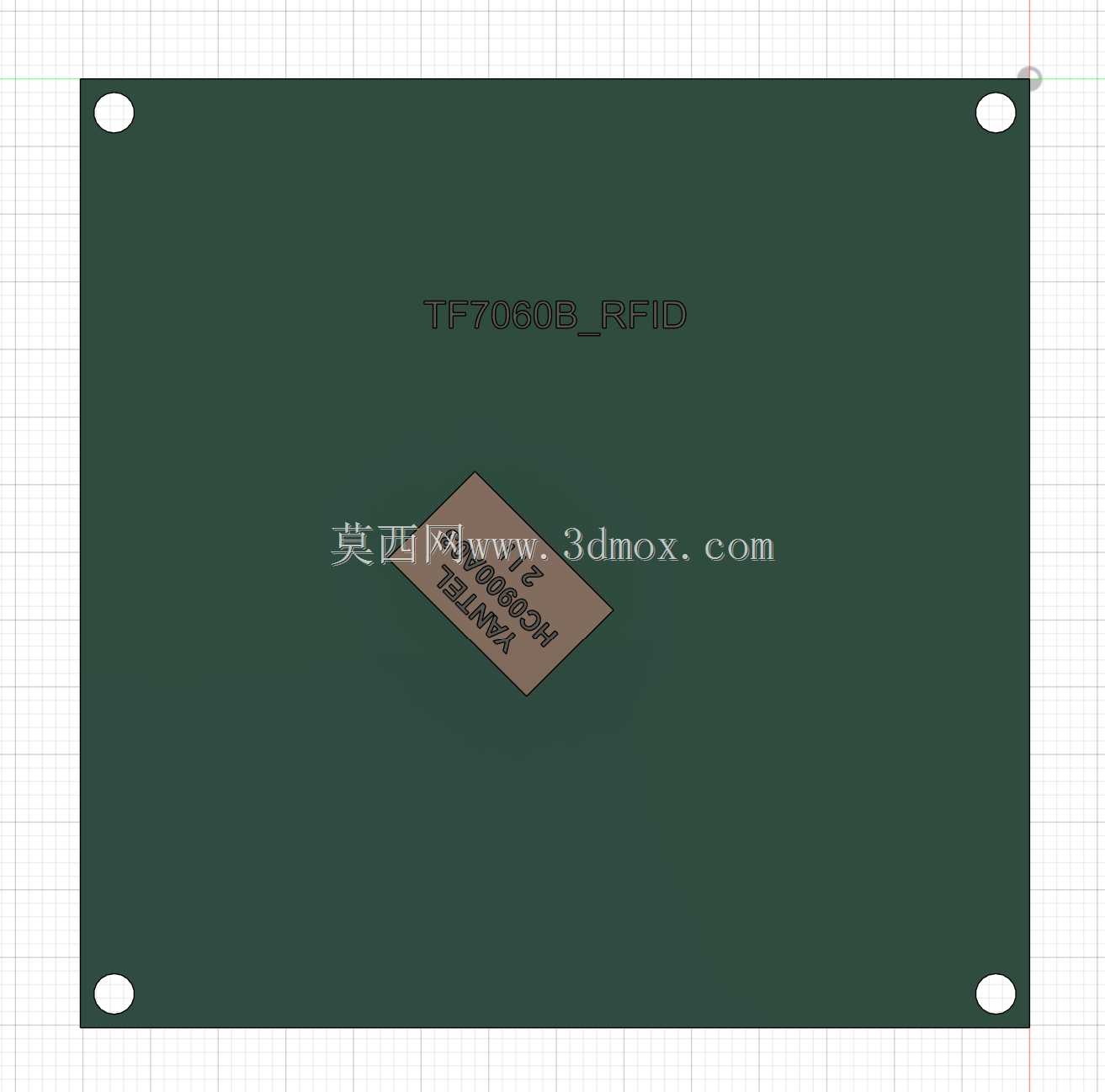

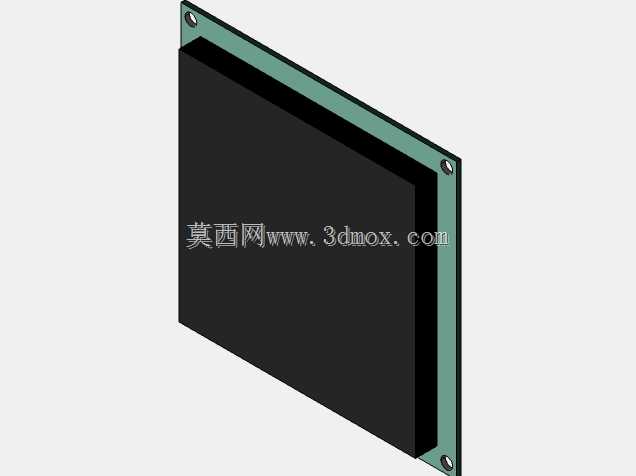

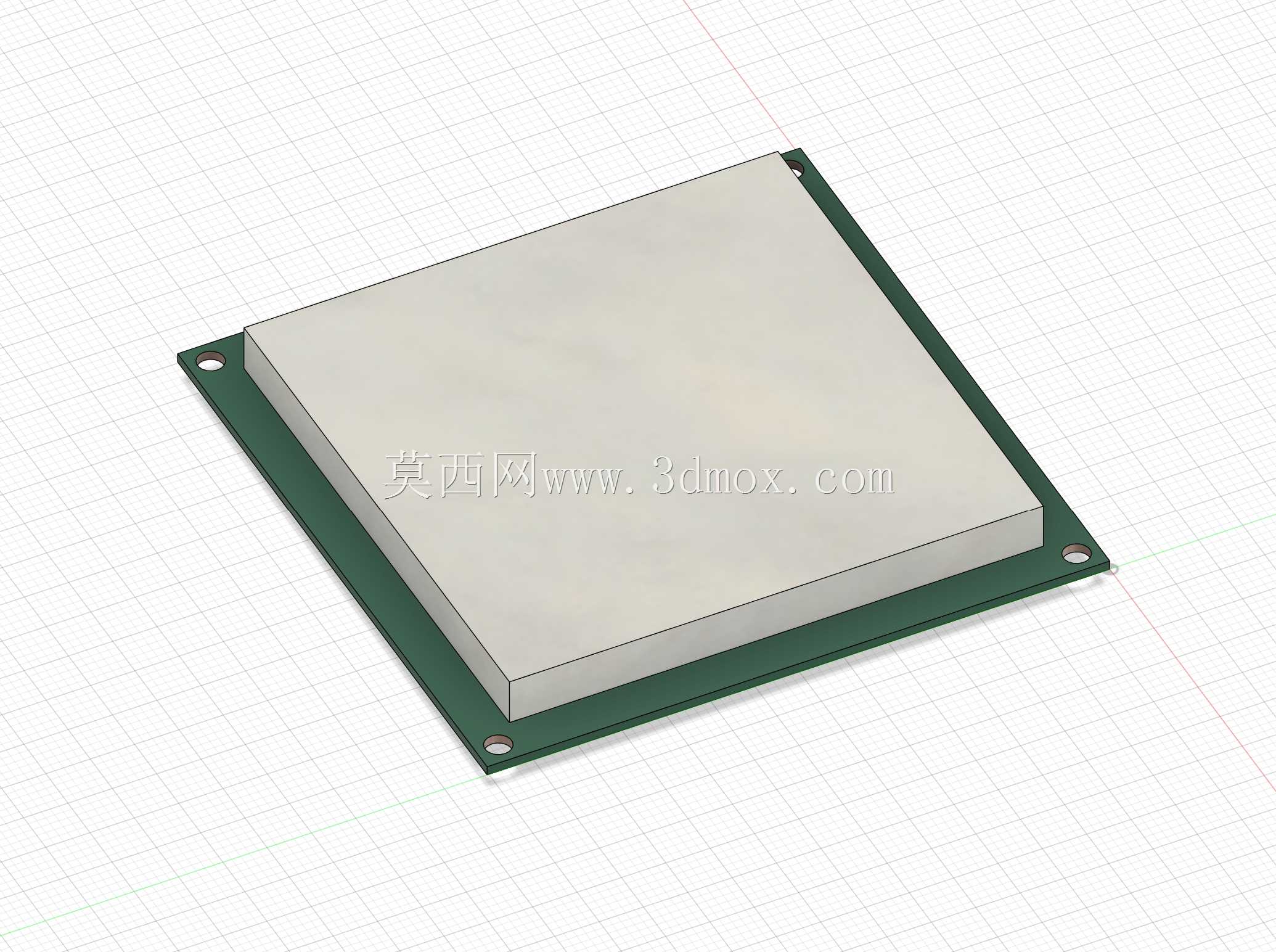

  这款板载式NFC射频识别天线,是面向近场通讯场景开发的信号收发核心部件,日常在智能门禁读卡终端、仓储RFID盘点手持设备、工业产线工件身份识别工位、自助服务终端非接触读卡区都能见到这类部件的身影,它承担着13.56MHz频段近场射频信号的发射与接收任务,是实现非接触式数据交互的硬件基础。从结构设计逻辑来看,整体采用方形平板式布局,核心辐射面为平整的金属屏蔽层结构,下方依托标准FR-4材质PCB基板作为承载,基板四个角预留了标准通孔安装位,安装孔位的边距、孔径都严格匹配常规消费电子、工业终端的壳体安装柱尺寸,不需要额外做结构改模就能直接适配多数通用安装场景,安装时只需要通过M2规格的螺丝穿过四个角的定位孔锁紧在壳体内部的安装柱上即可,安装后辐射面与终端外壳读卡区的平行度公差控制在0.2mm以内,避免因安装倾斜导致的读卡范围偏移、信号强度不均问题。

  设计过程中特意将辐射主体做了等厚方形处理,整体厚度控制在极低的水平,不会占用终端设备过多的内部堆叠空间,对于内部空间紧张的手持类读卡设备、嵌入式门禁面板来说,这种薄型化设计能给其他主控板、电池模块留出更多排布余量。基板边缘做了圆角过渡处理,避免生产组装过程中板边毛刺划伤操作人员或者壳体内壁的绝缘涂层,辐射面与基板边缘预留了均匀的安全爬电距离,满足常规电子设备的安规绝缘要求。从功能特性上看,这种平板式结构的天线近场辐射范围均匀,正对读卡区的有效识别距离稳定在0-5cm区间,不会出现信号旁瓣过大导致的邻区误读问题,刚好匹配NFC近场交互的安全距离要求,能有效避免非目标卡片被误读取的情况。

  在实际设备集成过程中,这类天线的馈电点预留在基板侧边的标准焊盘位置,可直接通过FPC软排线连接到主控射频模块,不需要额外做阻抗匹配线路的二次调整,结构设计阶段已经将馈线阻抗匹配到标准50Ω,能减少硬件开发阶段的调试工作量。考虑到不同终端的安装环境差异,天线整体结构做了平整化设计,背面没有突出的元器件,既可以通过螺丝锁付固定,也能采用背胶粘贴的方式固定在壳体内壁,适配不同的组装工艺需求。在工业场景应用中,这类天线还能适配金属外壳的终端设备,只要在安装位置预留非屏蔽的读卡窗口,天线辐射面正对窗口位置,就能保证稳定的读卡性能,不会因为周边金属结构的干扰出现信号大幅衰减的问题。

  设计时还充分考虑了批量生产的工艺性,基板采用标准PCB加工工艺,辐射层采用常规沉金工艺处理,既能保证抗氧化性能,也能控制批量生产的成本,所有结构尺寸都符合SMT贴片加工的公差要求,可直接进入自动化产线进行贴片组装,不需要额外的人工整形工序。从安装边界来看,整体外轮廓尺寸适配多数小型终端的内部安装空间,四个安装孔的中心距采用通用化尺寸设计,和市面上多数同规格RFID天线的安装孔位兼容,在设备迭代改型时可以直接替换同类型产品,不需要重新调整壳体的安装柱位置,能大幅缩短产品改型的开发周期。
