台式精密手动进给操作机构结构设计

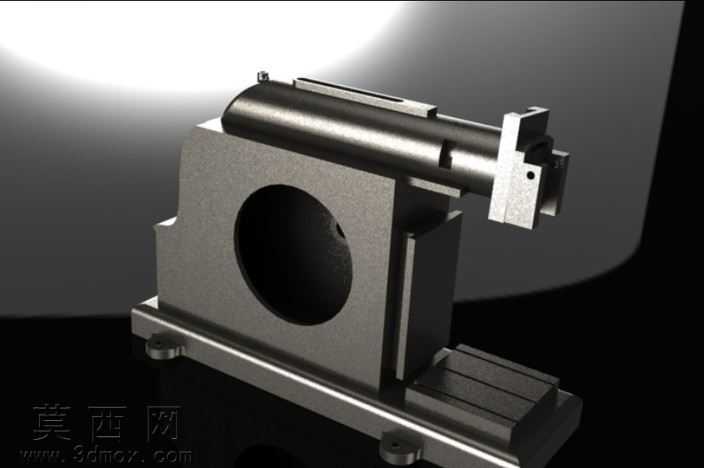

该作品为台式手动进给操作机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对底座、支撑立座、横向滑移导轨、进给套筒、端部装夹工位等核心零件逐一进行草图绘制与特征建模，通过拉伸、切除、旋转、倒角等基础特征完成零件主体结构，再添加螺纹孔、定位销孔、安装沉台等细节特征，保证各零件的尺寸公差与装配间隙符合机械设计规范。装配过程中严格遵循实际机械的运动逻辑，为滑移导轨添加线性配合约束，为进给套筒添加同轴度与轴向滑移约束，为操作端的调节结构添加对应的转动配合，完整还原机构的手动进给运动路径，可实现轴向的精准位移调节，满足工位进给的操作需求。渲染阶段采用金属材质体系，对底座、支撑立座等铸铁类零件赋予磨砂铸铁材质，调整粗糙度参数还原铸件表面的哑光颗粒质感，对进给套筒、导轨滑移面等加工面赋予精磨钢材质，添加轻微的金属反射效果区分加工面与非加工面，对端部的装夹定位零件赋予亮面金属材质，突出精密加工的质感；场景采用三点布光方案，主光源从侧上方打亮机构主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒金属零件的边缘高光，最终渲染图清晰展现机构的整体结构与各零件的装配关系。设计思路上，该机构参考了经典台式工装的进给结构，采用L型一体式支撑底座保证整体刚性，中部开设大尺寸减重孔在不降低结构强度的前提下减轻整体重量，下部集成横向滑移导轨拓展机构的调节维度，端部的装夹结构可适配不同的作业端头，兼顾了结构刚性、操作便捷性与功能拓展性，整体结构紧凑无冗余设计，各零件的安装定位逻辑清晰，符合机械加工与装配的工艺要求，可作为手动进给类工装设计的参考方案。
