通风散热型汽车制动盘三维结构设计

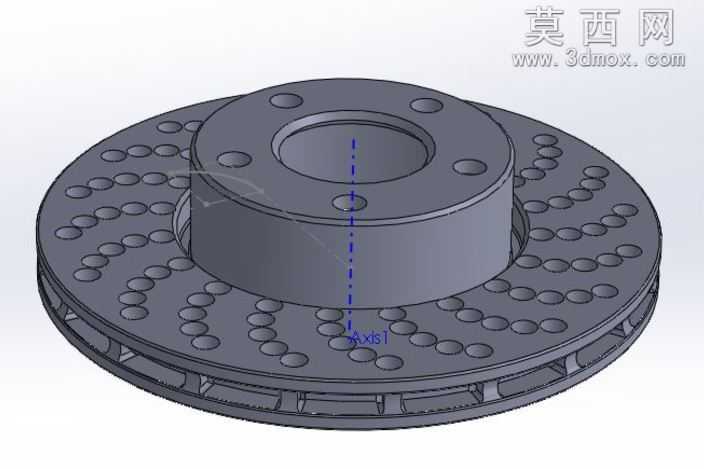

本制动盘模型采用三维参数化建模方式完成整体结构搭建，建模过程中以回转体基础特征为核心，先通过旋转凸台命令生成制动盘的基体轮廓，精准区分中心安装毂与两侧制动摩擦盘的层级结构，中心安装毂预留标准轴承安装通孔，沿安装毂端面圆周均匀排布螺栓安装沉孔，孔位尺寸与节圆直径严格匹配乘用车轮毂安装标准，保证装配时的同轴度与连接可靠性。两侧摩擦盘面采用阵列特征完成散热凹点的排布，凹点沿圆周方向呈多圈环形均匀分布，既可以在制动过程中破除摩擦面间的水膜与气膜，提升湿滑工况下的制动摩擦力，也能增加摩擦面的散热面积，降低连续制动时的热衰退风险。模型内部为双层通风道结构，通过径向阵列的散热筋连接两侧摩擦盘，散热筋采用流线型截面设计，制动盘随车轮转动时，气流可顺着通风道快速流经内部，带走摩擦产生的大量热量，有效避免制动盘因高温产生形变、开裂等问题。建模过程中对所有棱角位置做了圆角过渡处理，既还原实际产品的加工工艺特征，避免应力集中问题，也提升了模型渲染时的质感表现。材质设置上，制动盘主体采用灰铸铁材质参数，调整金属粗糙度与反射率参数，还原铸铁件哑光略带金属质感的表面效果，安装孔与通风道内部做了深色阴影处理，突出结构的层次感。整体设计兼顾制动性能、散热效率与结构强度，所有特征参数可编辑，能够直接用于制动系统的结构验证、装配干涉检查以及工程图导出，为盘式制动系统的研发设计提供精准的三维数字模型支撑，可直观展现通风制动盘的内部流道结构与外部摩擦面设计细节，帮助理解制动盘的散热原理与装配逻辑。
