汽车盘式制动器爆炸结构展示三维作品

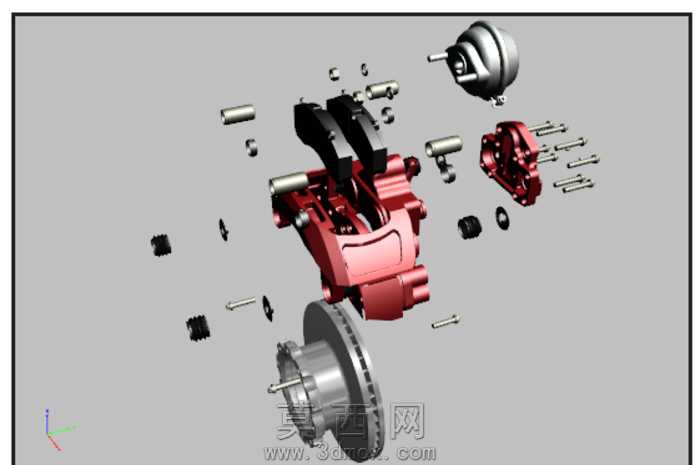

本作品围绕汽车盘式制动器总成完成全参数化三维建模，通过爆炸视图的呈现形式完整拆解整套制动系统的所有组成零件，清晰展现各部件的装配逻辑与空间位置关系。建模过程中严格参考实车盘式制动器的尺寸比例，对制动卡钳、制动盘、摩擦片、活塞、导向销、密封件、连接螺栓等每一个零件都做了精细化的结构还原，卡钳壳体的铸造圆角、加强筋结构，制动盘的通风散热槽、安装定位孔，摩擦片的摩擦材料层与钢背结合结构，活塞的密封环槽、防尘罩卡槽等细节都做了精准复刻，没有省略任何关键装配特征。材质渲染阶段针对不同零件的物理属性做了区分处理：制动卡钳主体采用红色耐高温烤漆金属材质，还原实车卡钳的漆面质感与金属基底的反光特性；制动盘采用灰铸铁材质，还原铸铁表面的哑光金属质感与加工面的细微纹理；摩擦片采用复合摩擦材料的粗糙哑光质感，区分于金属零件的反光表现；连接螺栓、导向销等标准件采用镀锌钢的亮面金属质感，密封件、防尘罩等橡胶零件采用黑色哑光橡胶材质，不同材质的光影表现差异让整个爆炸视图的层次感更加清晰。设计思路上采用轴向分层爆炸的排布方式，将所有零件沿制动盘的中心轴线方向按装配顺序依次排布，既保证每个零件都能完整展示不被遮挡，又能通过排布位置直观体现零件间的装配对应关系，观看者可以顺着爆炸排布的顺序清晰理解整套制动器的装配流程：从制动盘的轮毂安装定位，到卡钳支架的固定，再到摩擦片的装入、活塞组件的装配、导向销的连接，最后到外部附件的安装，整个装配逻辑通过爆炸视图一目了然。作品同时还原了盘式制动器工作时的结构对应关系，卡钳活塞的推动方向、摩擦片与制动盘的贴合位置、导向销的滑动方向都在爆炸视图中做了位置对应，能够帮助观看者快速理解盘式制动器的工作原理，即液压推动活塞带动摩擦片夹紧制动盘，通过摩擦力实现车轮的制动减速，整套模型结构严谨，细节完整，爆炸视图排布逻辑清晰，可用于汽车制动系统的结构教学、装配演示以及相关产品的设计参考。
