嵌入式三芯品字电源输入连接插座结构

　　做设备电气布局的时候，这类三芯电源输入插座是绕不开的基础连接件，很多人觉得就是个标准接插件随便选就行，真到装机的时候踩过的坑能列一长串——要么安装孔位和机箱开孔对不上，要么插片位置歪了焊线的时候别手，要么法兰边厚度不对装完和面板之间留缝，进灰不说还影响防护等级。这次做的这个三芯电源插座结构，是顺着之前做小型工频电源设备的装机需求一点点抠出来的，先从实际使用场景倒推设计逻辑：这类插座主要用在小型电子设备、桌面型工业电源、测试仪器的机箱侧面板上，承担交流市电输入的连接功能，要兼顾插拔可靠性、安装便捷性和接线端的安全间隙。

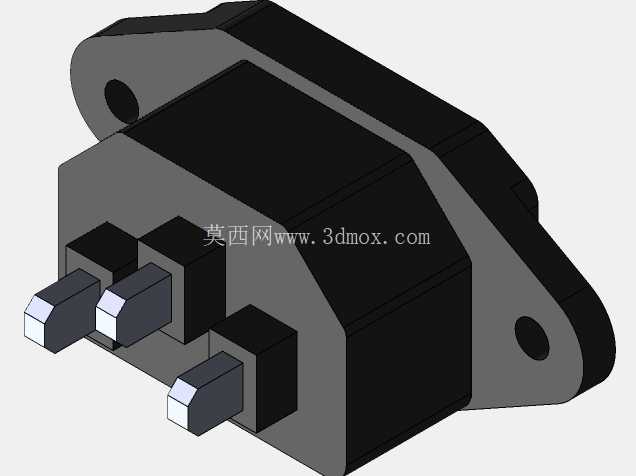

　　先讲安装边界的考量，很多新手建模的时候容易只画主体，忽略安装配合的尺寸链：两侧带安装孔的法兰边是贴在机箱面板内侧的，法兰边的外轮廓尺寸要比面板上的开孔单边大2mm以上，才能保证安装的时候有足够的承压面，不会因为锁紧螺丝的时候受力不均把插座压进机箱里；法兰上的两个安装孔中心距是严格按照常用品字插座的通用安装间距做的，孔位做了轻微的沉台设计，用M3自攻螺丝或者机丝锁紧的时候，螺丝头不会凸出来蹭到面板外侧的装饰面。插座嵌入面板的部分，外轮廓尺寸和面板开孔之间留了0.2mm的单边间隙，装配的时候不用硬敲就能塞进去，又不会因为间隙太大晃荡。

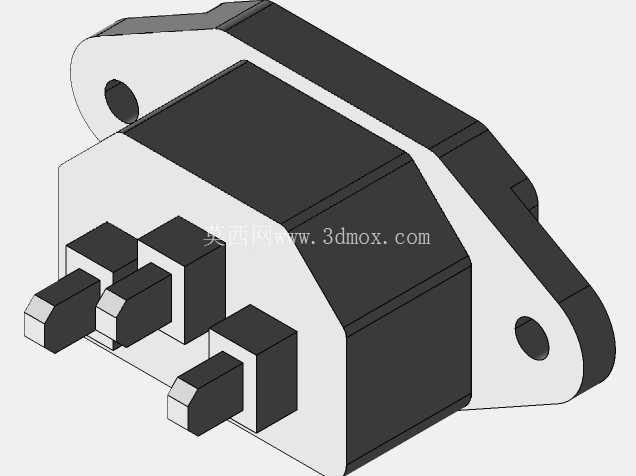

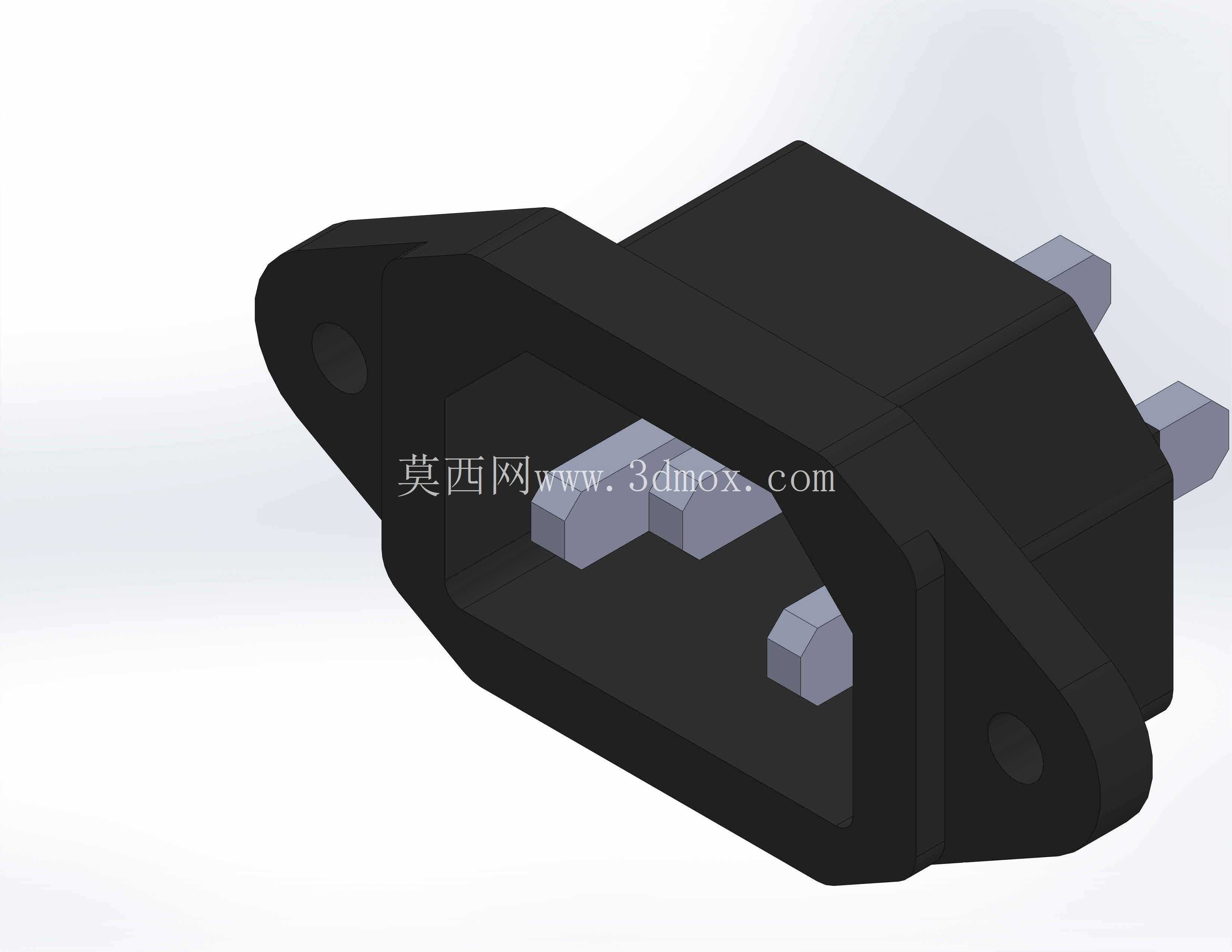

　　再看功能结构的设计，插座正面的三个插套腔是按照品字排布做的，三个腔室之间做了独立的隔离筋，哪怕插头插拔的时候有轻微偏移，也不会出现插片碰极短路的风险；每个插套腔的入口处做了15度的导向倒角，用户插插头的时候不用刻意对准，顺着倒角就能滑进去，减少盲插的时候对插套的磨损。插套后方的接线端，三个焊片的位置做了错位排布，相邻焊片之间的电气间隙留足了3mm以上，哪怕接220V交流电，也不会因为焊锡堆多了出现爬电距离不够的问题；焊片本身做了压筋结构，焊线的时候焊锡能顺着筋槽流开，不会出现虚焊、脱焊的情况，接线之后拉扯导线也不容易把焊片扯松。

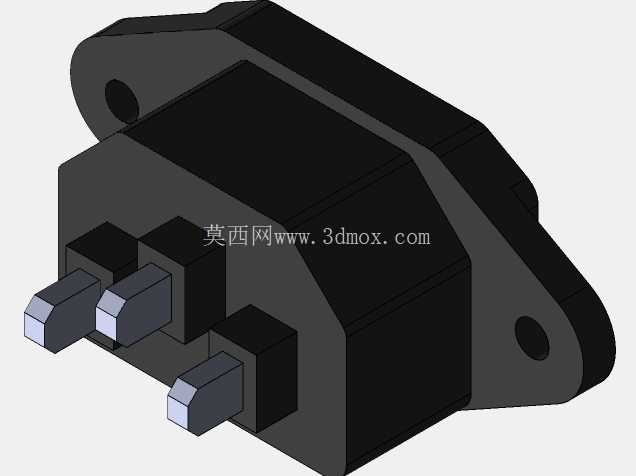

　　外形细节上，插座主体用的是阻燃尼龙材质对应的壁厚设计，主体壁厚均匀控制在1.8mm，既不会因为壁厚太薄导致注塑的时候出现缺胶、变形，也不会因为壁厚太厚产生缩痕，影响装配精度。插座背部的出线位置做了弧形的过渡面，导线接好之后弯折的时候不会被硬棱割破绝缘皮，哪怕设备内部走线空间紧凑，导线顺着弧面弯折也能保持足够的弯曲半径，避免线芯折断。两侧的法兰边和主体连接的位置做了R2的圆角过渡，注塑的时候不会出现应力集中，安装锁紧螺丝的时候也不会因为受力出现连接位置开裂的问题。

　　实际选型适配的时候，这个结构可以直接匹配常规的10A品字电源线插头，插拔寿命能满足日常设备的使用需求，安装之后插座正面和机箱面板基本齐平，不会凸出来一大块容易被磕碰，也不会凹进去太深导致插头插不到位。建模的时候把插套、绝缘主体、法兰安装边的配合公差都做了预留，后续如果要改带保险丝座的版本、或者带开关的集成版本，只需要在主体基础上调整腔体结构就行，不用重新推翻整个安装边界的设计，能给后续的衍生型号省不少建模和开模验证的时间。做这类接插件模型最忌讳的就是只画个外形看着像，真到出工程图或者做装配验证的时候，尺寸对不上全是问题，每一个安装面、每一个间隙、每一个倒角都是顺着实际装机的痛点调出来的，不是照着图片描个轮廓就完事的。
