DFN8封装SHT31传感器外壳结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:901578
  • DFN8封装SHT31传感器外壳结构设计
  • DFN8封装SHT31传感器外壳结构设计
  • DFN8封装SHT31传感器外壳结构设计

  在消费电子、工业测控、环境监测类设备的PCB板级设计环节,DFN封装类贴片元件的配套外壳结构,是保障贴片元件焊接可靠性、防护性能与装配一致性的关键结构件,本次设计的DFN8规格2.4×2.4毫米尺寸的SHT31传感器外壳,正是针对板载温湿度传感器的实际装配需求完成的结构建模。从实际应用场景来看,这类小尺寸贴片封装的外壳,广泛适配手持环境检测设备、智能家居温湿度采集节点、工业PLC扩展测温模块、车载环境传感单元等产品的PCB板级装配,这类应用场景普遍对板上元件的占用空间、焊接定位精度、外部防护能力有明确要求,外壳结构需要在极小的尺寸边界内,同时兼顾传感器的感应窗口避让、引脚焊接定位、本体防护三个核心功能。

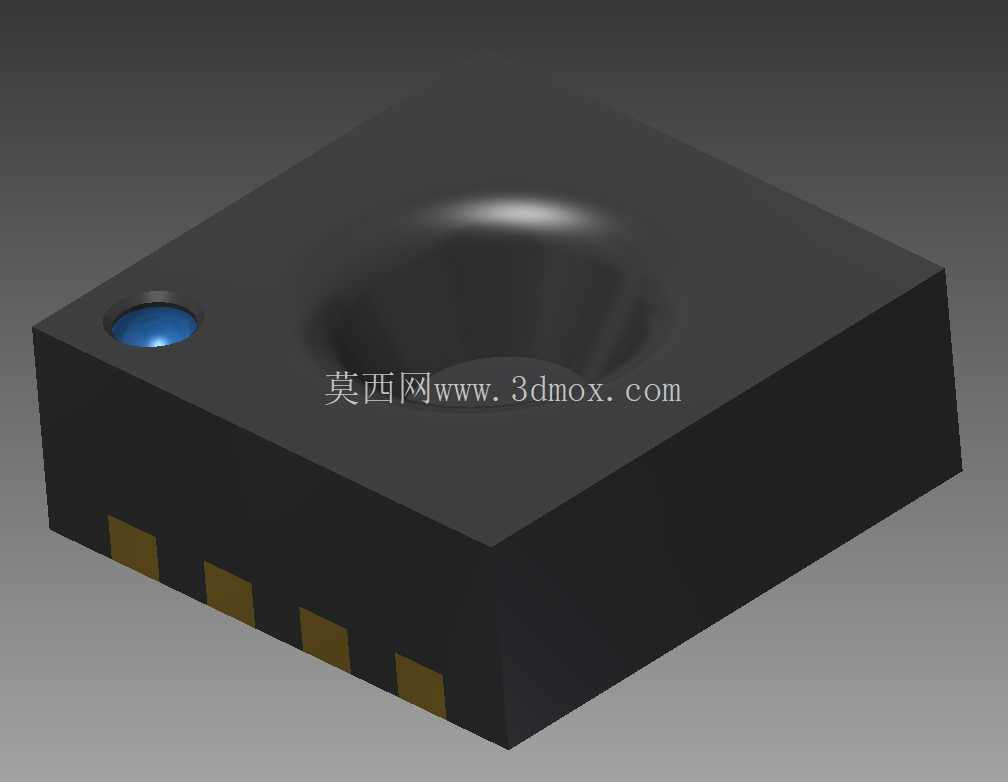

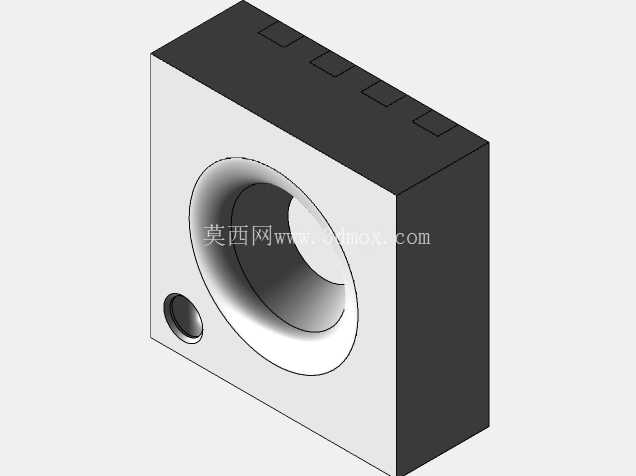

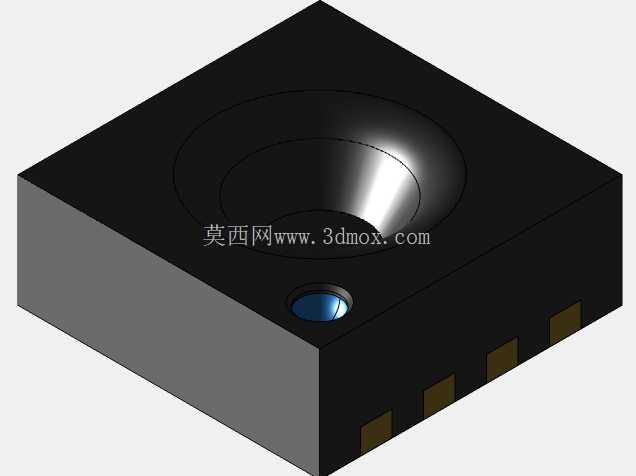

  从设计思路上看,建模阶段首先锚定DFN8封装的标准引脚排布,外壳底部完全贴合封装本体的侧边引脚位置,预留出精准的焊盘避让空间,避免外壳装配后遮挡焊盘影响回流焊的上锡效果,引脚侧的避让槽深度严格匹配DFN8封装的引脚伸出长度,既保证外壳可以完全罩住传感器本体,又不会在焊接过程中与焊锡产生干涉。外壳顶面的内凹锥形结构,是专门针对SHT31温湿度传感器的感应区域设计的避让与导流通路,锥形内凹结构不会遮挡传感器的空气接触路径,同时可以在外壳装配后,避免外界硬物直接触碰传感器的感应芯片表面,降低生产装配、后期运维过程中感应面被刮花、沾附异物的概率;顶面侧边预留的小型蓝色定位标记点,对应PCB板上的丝印定位标识,能够在SMT贴片工序中辅助视觉识别设备快速判断元件的装配方向,减少反向贴装的不良率。外形尺寸与安装边界方面,外壳整体外轮廓严格控制在2.4×2.4毫米的正方形边界内,整体高度匹配SHT31传感器加上外壳壁厚的总高度,不会超出板上元件的常规高度限制,能够适配绝大多数带外壳的电子产品内部板间间隙要求;外壳的侧壁厚度经过反复校核,在保证注塑成型可行性的前提下尽可能做薄,避免占用过多PCB板上的布线空间,侧壁底部做了微小的倒角处理,既可以在装配时起到导向作用,方便外壳精准扣合在传感器本体上,也能减少外壳边缘与PCB阻焊层的硬接触,避免刮伤阻焊油墨。

  从功能特性上看,这个外壳结构除了基础的物理防护作用,还能够在传感器完成焊接后,对传感器本体起到一定的限位加固作用,降低设备在受到振动、冲击时传感器引脚脱焊的风险;内凹的感应窗口结构,还能在一定程度上减少直吹风对传感器测量精度的干扰,让气流以更平缓的方式接触传感器感应面,提升温湿度测量的稳定性。建模过程中对所有的棱角都做了微小的圆角过渡,既符合注塑件的成型工艺要求,避免应力集中导致的外壳开裂,也能在SMT贴片的吸嘴取料过程中,减少吸嘴与外壳边缘的剐蹭,提升取料的成功率。

  对于结构设计从业者来说,这类极小尺寸的贴片元件外壳建模,核心难点在于尺寸公差的把控,所有避让空间的尺寸都需要严格匹配元件的实际公差带,既不能因为间隙过小导致装配时外壳无法扣合,也不能因为间隙过大导致外壳装配后出现松动偏移,影响焊接定位精度;同时还要兼顾SMT生产工序的实际需求,从吸嘴取料的平面度、视觉识别的标记点、焊盘避让的间隙等多个维度,匹配量产环节的工艺要求,避免设计出的结构只能停留在三维模型层面,无法适配实际的量产加工流程。在实际选型使用时,结构工程师可以直接基于这个三维模型完成PCB板上的元件占位布局,核对板间间隙,提前预判装配干涉问题,也可以基于这个基础模型,根据具体产品的防护需求,调整外壳的壁厚、感应窗口的尺寸,衍生出适配不同应用场景的变体结构,比如在高湿环境下使用的版本,可以在感应窗口处增加透气膜的装配台阶,在不影响空气流通的前提下提升防水防潮能力;在高粉尘环境下使用的版本,可以适当调整内凹结构的深度,减少粉尘在感应区域的堆积。
