工业防爆型固定式多气体探测传感装置

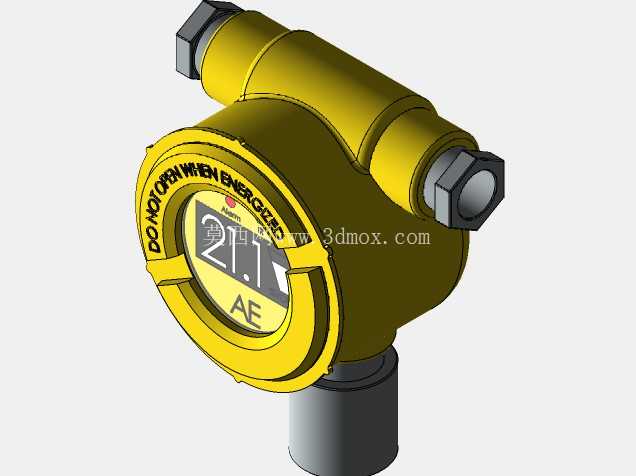

　　这款固定式气体探测装置的三维结构，是针对工业现场易燃易爆、有毒有害气体泄漏监测场景开发的，日常主要部署在石油化工炼化装置区、燃气输配调压站、地下综合管廊燃气舱、涂装车间VOCs作业区、煤矿井下回风巷这类存在气体泄漏风险的点位，承担24小时不间断实时气体浓度监测的职能，一旦监测区域内目标气体浓度达到预设报警阈值，设备会就地触发声光警示，同时将浓度数据上传至厂区DCS系统或者消防报警联动平台，提醒运维人员第一时间处置泄漏隐患，避免中毒、爆炸这类恶性安全事故发生。

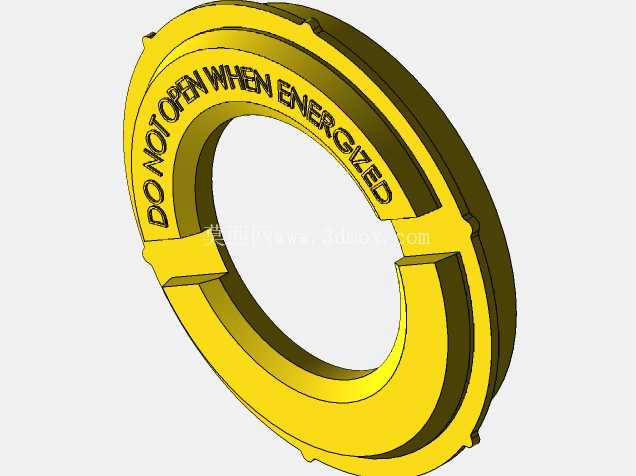

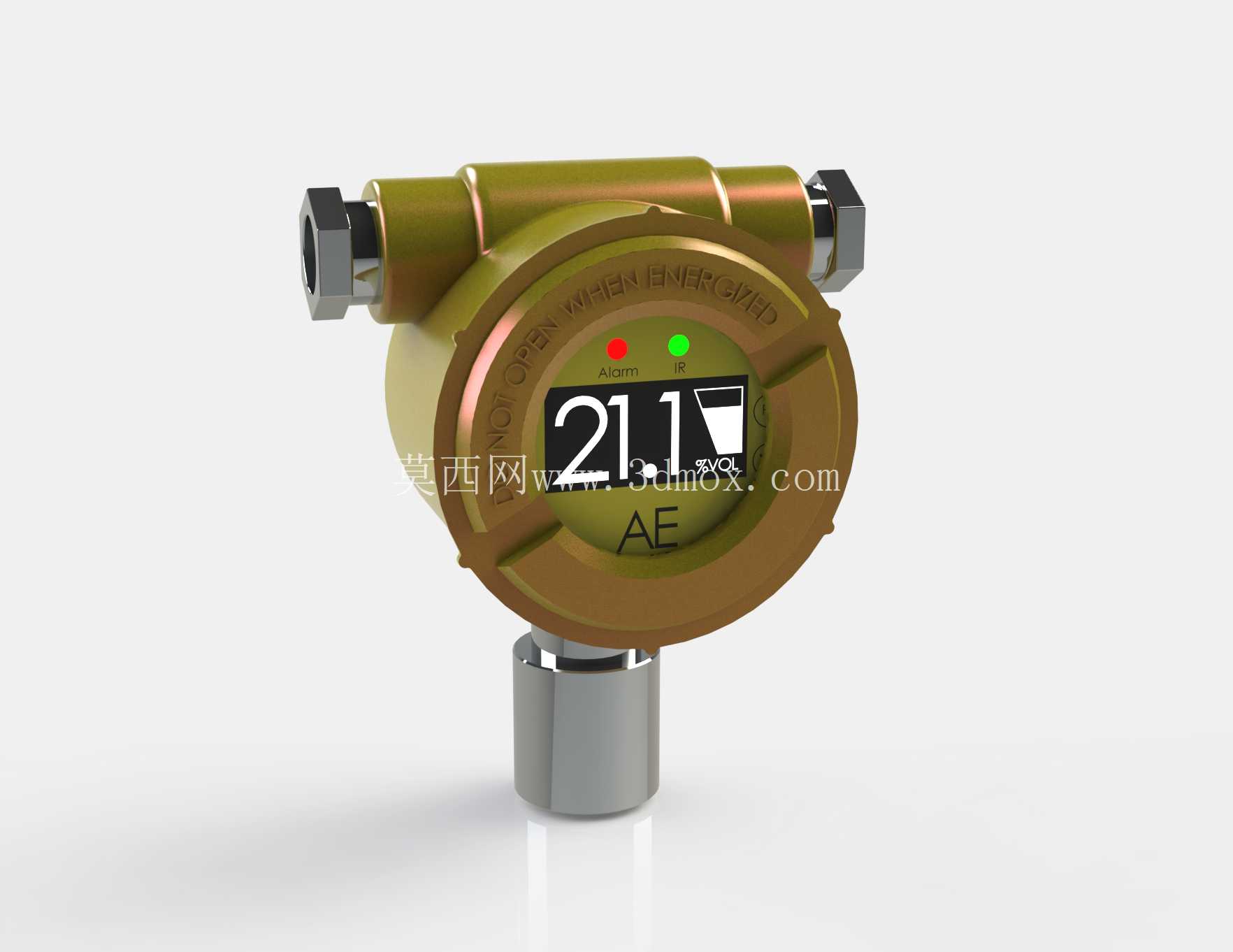

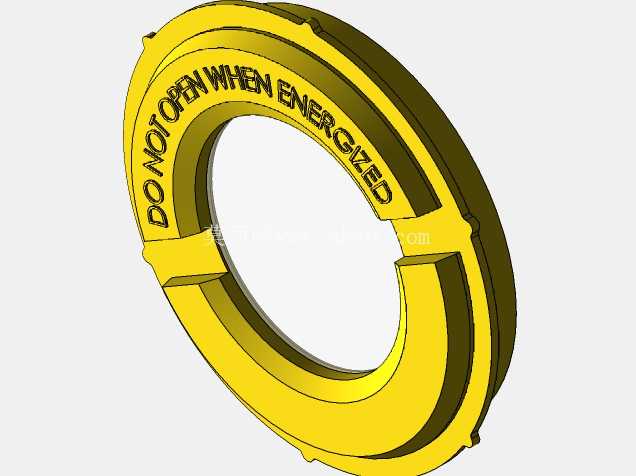

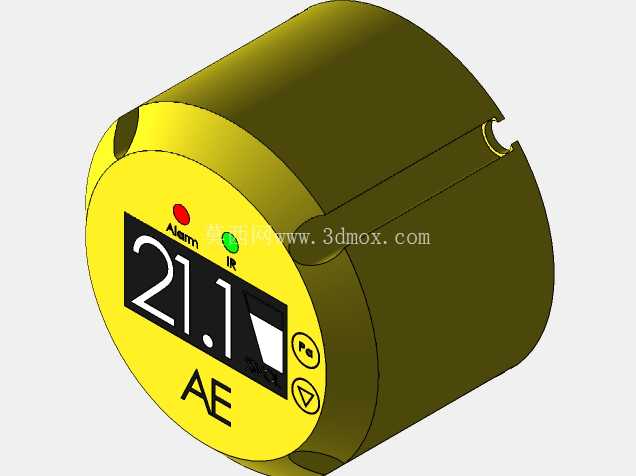

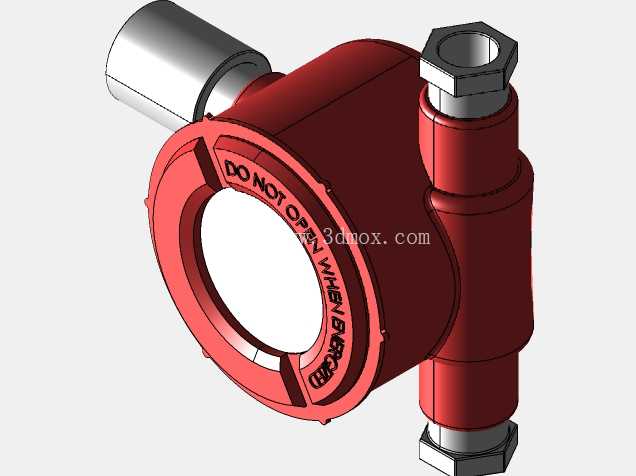

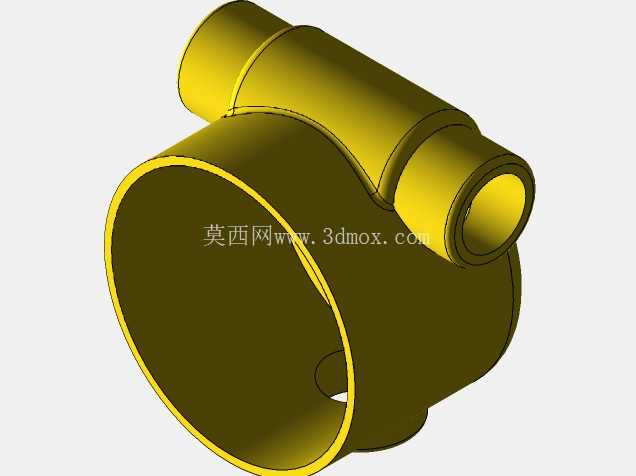

　　从结构设计逻辑来看，整机采用隔爆型外壳结构，主体壳体选用铸铝合金材质做表面喷塑处理，能够满足ExdⅡCT6级别的防爆要求，可直接在1区、2区爆炸性气体环境中长期使用，外壳正面的圆形视窗采用高强度钢化玻璃封装，既可以清晰观察内部数码管的浓度显示数值，又能承受内部爆炸压力不破损，阻止内部火焰引燃外部爆炸性环境。设备正面集成了高亮数码显示屏，能够实时显示当前监测的气体浓度数值，同时设置了两个状态指示灯，红色对应报警状态、绿色对应正常运行状态，现场巡检人员在数米外就能快速判断设备运行状态，无需靠近读取参数。

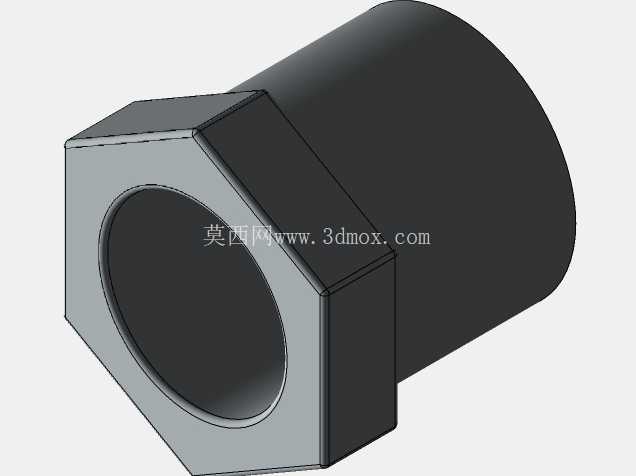

　　设备两侧预留的电气接口为标准G3/4管螺纹接口，分别对应电源进线、信号出线，支持4-20mA模拟量、RS485总线两种信号输出方式，能够直接对接绝大多数工业现场的自控系统，不需要额外加装转换模块。设备底部的传感探头采用模块化快拆结构，日常运维更换传感器时不需要拆卸整机外壳、重新布线，只需要拧下探头保护罩更换对应检测原理的传感模组即可，大幅缩短现场运维的停机时间，不同的传感模组可以适配可燃气体、硫化氢、一氧化碳、氧气等多种常见工业监测气体的检测需求，用户可以根据现场实际监测的气体类型灵活选配。从安装边界尺寸来看，整机主体为圆柱形结构，主体直径约120mm，不含底部探头的主体高度约110mm，底部探头伸出长度约60mm，安装时采用管道抱箍或者墙面支架固定的方式，安装点位需要距离可能的泄漏源水平距离不超过2米，安装高度根据检测气体的密度调整：检测比空气重的气体时，探测器安装高度距地面0.3-0.6米，检测比空气轻的气体时，安装高度距屋顶0.5-0.8米，安装时需要预留至少150mm的侧面操作空间，方便后期接线、校准操作。

　　设备的结构设计充分考虑了工业现场的恶劣工况，外壳防护等级达到IP65，能够阻挡粉尘进入，同时可以承受任意方向的低压喷水冲洗，适应户外露天、高湿度、多粉尘的安装环境，外壳的所有结合面都设置了橡胶密封槽，配套耐油橡胶密封圈，长期使用不会出现密封老化失效的问题。在建模过程中，所有隔爆结合面的长度、间隙参数都严格遵循隔爆型电气设备的国标要求，螺纹接口的尺寸公差符合普通管螺纹的配合标准，探头部分的气室结构做了导流设计，能够让环境空气自然扩散进入传感元件表面，同时避免雨水、灰尘直接沉积在传感元件上，延长传感器的使用寿命。设备顶部没有设置突出的操作按键，所有参数校准、报警阈值设置都可以通过配套的红外遥控器在视窗外非接触式操作，不需要打开设备外壳，避免现场开盖操作带来的安全风险，这一结构设计也符合防爆现场的运维操作规范。
