紧凑型固体振动物位检测开关结构设计

　　在散料仓储、粉体加工、粮食储运、建材生产这类涉及固体颗粒、粉料料位管控的生产场景中，料位检测的可靠性直接决定了产线连续运行的稳定性，传统阻旋式、电容式料位开关在面对高粉尘、物料粘附、介质密度波动大的工况时，常出现误触发、卡滞、检测精度漂移的问题，而振动式物位开关依靠谐振检测原理，能在复杂散料工况下保持稳定的检测表现，本次呈现的紧凑型振动物位开关，就是针对狭小安装空间、紧凑设备布局场景开发的检测部件。

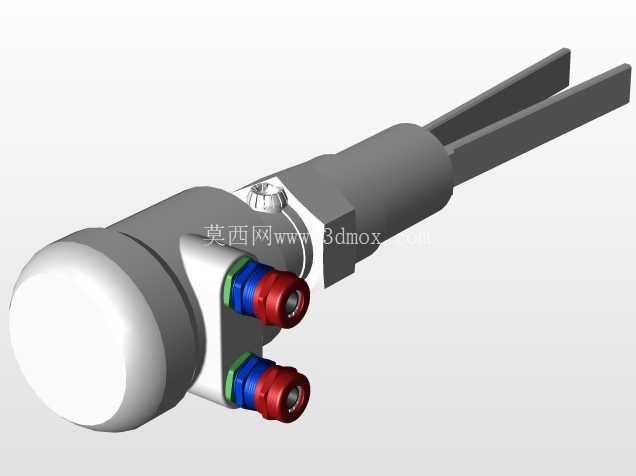

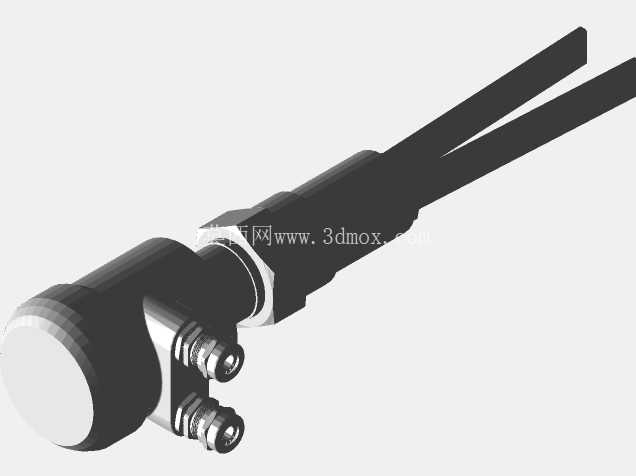

　　从结构设计逻辑来看，这款产品采用叉体延伸式的振动探测端，双叉臂的结构设计可以在接触物料时快速改变谐振频率，内部驱动模块通过捕捉谐振振幅与频率的变化，快速输出开关量信号，无需复杂的参数标定，适配绝大多数固体散料的料位检测需求。探测叉体采用长条形平直结构，既保证了振动传导的效率，也避免了物料在叉体间的卡滞堆积，针对粘附性较强的粉体物料，叉体表面做了平滑过渡处理，减少物料挂壁对检测精度的影响。

　　壳体部分采用圆柱形紧凑设计，电子仓与接线端采用侧出式布局，两个电气接口采用标准螺纹连接形式，既可以适配常规的电缆格兰头接入，也能支持现场总线型的接线需求，接线端与振动主体之间做了密封隔层设计，满足工业现场的防尘防水要求，可直接安装在户外料仓、高粉尘车间的料罐侧壁或顶部，无需额外加装防护外罩。壳体与安装螺纹之间采用六角螺母锁紧结构，安装时可以通过扳手直接拧紧固定，安装螺纹采用标准工业管螺纹规格，适配市面上绝大多数料仓预留的安装开孔，不需要额外加工过渡法兰，降低现场安装的改造成本。

　　从安装边界来看，这款紧凑型开关的整体径向尺寸控制在较小范围，即使是侧壁厚度较薄的小型料仓、空间局促的工艺管道物料检测点，也能顺利完成安装，不会出现与周边设备结构干涉的问题。叉体的延伸长度可以根据料仓的壁厚、检测点位的深度需求做适配调整，模型中呈现的长叉体版本，适合安装在有保温层的料仓侧壁，叉体可以穿过保温层直接伸入仓内接触物料，不需要额外加长安装接杆。

　　在功能实现层面，这款物位开关的振动驱动模块集成在壳体内部，不需要外置的控制单元，供电后即可自主产生稳定的谐振频率，当叉体被物料掩埋时，振动阻尼增大，谐振状态被打破，模块即刻输出开关信号，响应延迟控制在毫秒级，既可以做高料位的防溢报警，也能做低料位的补料提醒，部分工况下还可以安装在溜槽位置做物料堵塞检测。相比传统的音叉料位开关，这款产品的叉体结构强度更高，面对颗粒度较大的固体物料冲击时，不容易出现叉体变形、谐振偏移的问题，长期运行的稳定性更有保障。

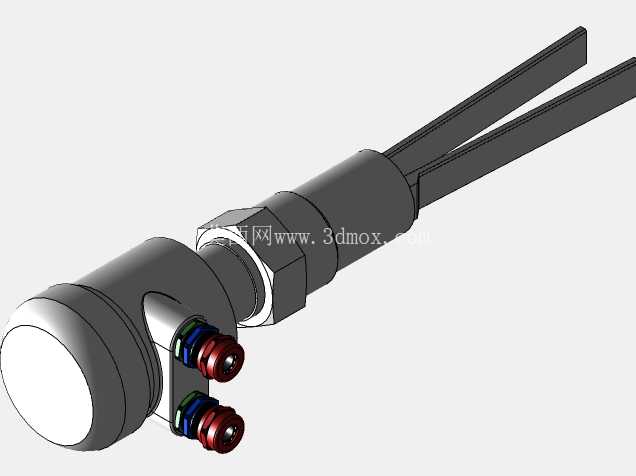

　　建模过程中对各个部件的装配公差做了还原，接线端的密封槽、安装螺纹的牙型、叉体与主体的连接过渡都做了细节呈现，结构工程师可以直接参考这个模型完成安装布局的干涉检查，也可以基于这个结构做适配特殊工况的改型设计，比如针对高温工况的散热段加长、针对强腐蚀工况的材质替换结构调整，都能以这个基础模型为蓝本开展设计。在实际选型应用中，这类紧凑型振动开关尤其适合小型配料仓、计量罐、粉体输送管道的料位检测，不需要太大的安装空间，接线调试简单，日常维护量极低，不需要定期清理探测端，只要安装时保证叉体延伸方向不受料流直接冲击，就能实现长期免维护运行。针对不同的物料密度，这款开关的振动灵敏度可以通过内部模块做微调，即使是密度较低的塑料粉料、粮食谷壳类物料，也能准确检测到物料覆盖状态，不会出现漏报问题。
