带加强筋L型直角安装固定尖括号支架

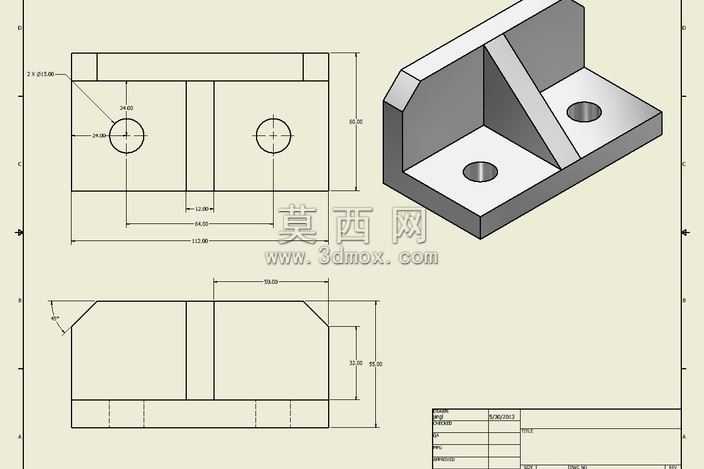

本作品为L型直角安装固定类尖括号支架，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计的尺寸规范，先绘制底座与立板的二维草图，通过拉伸命令生成基础实体结构，再针对立板与底座的连接区域添加三角形加强筋结构，有效提升支架的整体抗弯折、抗形变能力，避免直角连接处出现应力集中问题。建模过程中对两个安装沉孔的位置、孔径、沉头深度均做了精准参数约束，保证孔位的同轴度与位置公差符合实际装配要求，同时对支架的边角做了合理的倒角处理，既去除锐边提升使用安全性，也让零件外观更规整。材质设定上选用常用的碳素结构钢材质，渲染时还原金属哑光质感，对安装孔的内壁、加强筋的连接面做了细节光影处理，清晰呈现零件的结构层次。设计思路围绕直角固定支撑的实用需求展开，L型结构可实现两个垂直面的连接固定，底座与立板各设置一个安装沉孔，可通过螺栓完成快速装配，三角形加强筋的设置在不额外增加过多材料重量的前提下，大幅提升支架的承重能力与结构稳定性，适用于小型设备的机架连接、板材直角定位、轻型构件支撑等场景。工程图部分完整标注了零件的总长、总宽、总高尺寸，孔位中心距、立板高度、筋板厚度、板材厚度等关键尺寸均做了清晰标注，尺寸公差符合通用五金件的加工要求，可直接对接生产加工环节，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整板材厚度、孔位大小、整体尺寸等参数，适配不同的安装承重场景。
