铰接式连接结架工业结构件

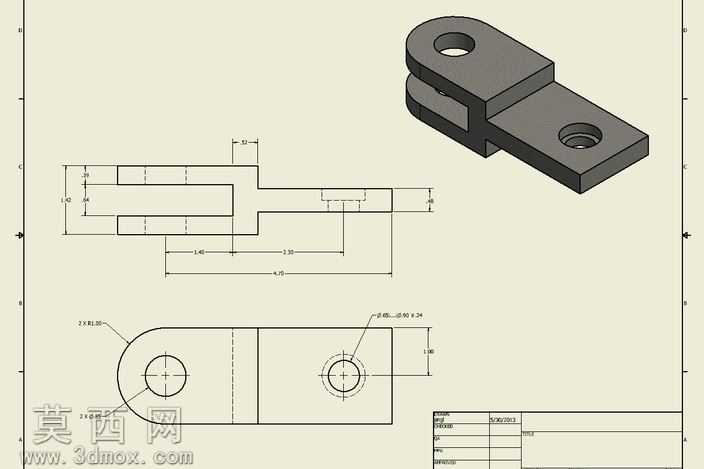

本结架为工业铰接类连接结构件，采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械加工工艺逻辑，以基准面定位逐步搭建实体特征。首先绘制主体底座的二维草图，通过拉伸命令生成下部矩形安装基座，基座上预留沉头安装孔位，孔位采用同轴心约束保证与安装面的垂直精度，沉头结构设计可让紧固件安装后表面保持平整，避免突出部分干涉其他部件装配。上部铰接耳部分采用对称拉伸生成双片耳板结构，耳板端部做圆弧过渡处理，既消除应力集中隐患，也让铰接转动过程中不会与配套部件产生剐蹭，耳板中心的铰接孔与基座安装孔保持严格的平行度约束，保证铰接转动的顺畅性。模型渲染阶段采用哑光金属材质，模拟铸铁或碳钢喷塑后的表面质感，材质参数调整为低反光度、细微颗粒粗糙度，还原工业金属零件的真实视觉效果，渲染视角采用斜45度等轴测视角，可同时展示结架的安装面结构、铰接耳结构与孔位布局，清晰呈现各部分的比例关系。结构设计上，该结架作为铰接传动的中间连接构件，下部基座用于与固定机架或安装面通过螺栓紧固连接，上部双铰接耳用于穿装铰接销轴，连接需要实现相对转动的活动部件，双片耳板的结构相比单片耳板拥有更高的抗扭、抗弯折强度，可承受更大的径向载荷，避免铰接部位受力变形失效。建模过程中对所有棱边做了0.5mm的倒角处理，既符合实际机械加工的去毛刺工艺要求，也避免模型渲染时出现尖锐棱边的曝光失真问题，各特征之间采用参数化关联，修改安装孔间距、铰接孔直径、耳板间距等参数时可同步更新整体模型，方便后续根据不同的载荷需求调整尺寸规格，适配不同的装配场景。
