高密度多针工业信号传输连接器结构设计

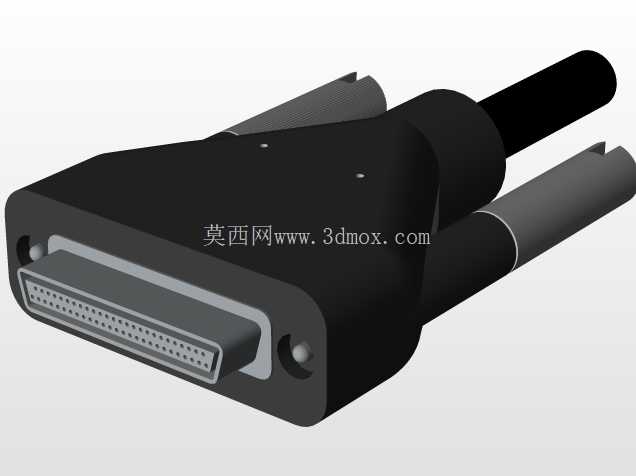

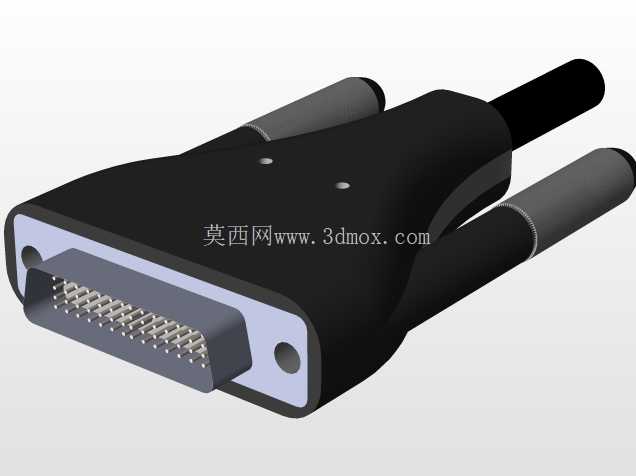

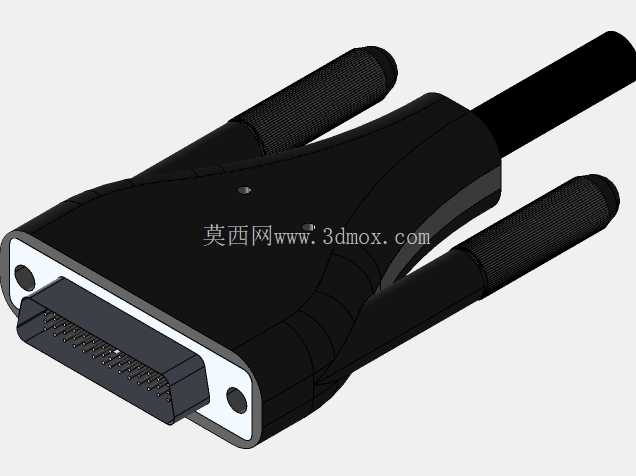

　　从结构设计逻辑来看，这款连接器采用了梯形防呆接口轮廓，接口端的金属屏蔽壳直接延伸至线缆包覆位置，外壳做了两段式的应力分散结构，在线缆出线位置做了渐变的锥度过渡，避免线缆反复弯折时，应力集中在外壳与线缆的衔接位置导致线芯断裂，实际装配时，外壳内部会设置针脚固定塑封层，将每一根信号针的位置精准固定，针脚排布采用双排等间距阵列布局，单排针脚数量适配多通道并行传输需求，相邻针脚之间的绝缘隔层厚度经过核算，既保证足够的绝缘耐压性能，又尽可能压缩接口整体的横向尺寸，满足设备面板上密集布置接口的空间要求。在工业控制、测试测量设备的信号链路搭建场景里，这类高密度多针连接器承担着多通道并行信号的稳定传输职能，常见于程控测试仪器、工业运动控制卡与外部执行单元的信号交互环节，也会用在高精度数据采集设备的前端信号接驳位置，区别于普通民用接口，这类连接器需要在持续插拔、设备小幅震动的工况下保持针脚接触的稳定性，避免信号瞬断或者接触电阻波动带来的采集误差、控制指令误触发问题。

　　接口的插接配合面做了金属围边结构，公头插入母座时，金属围边会先于信号针接触，实现接地屏蔽的优先导通，避免插拔过程中静电放电打坏后端的敏感信号电路，同时围边的配合公差控制在小间隙范围内，插接到位后能限制接口的径向晃动，减少针脚的侧向受力，延长反复插拔的使用寿命。外壳侧面设置的定位凸点，在插接到位后会与母座上的卡扣结构卡合，避免设备运行过程中受线缆拖拽导致接口松脱，不需要额外拧接固定螺丝的设计，也能提升现场接线、设备调试的操作效率。

　　从安装边界来看，这款连接器的接口端横向宽度控制在适配标准设备面板开孔的尺寸范围内，外壳主体的最大外径不会超出相邻接口布置的最小间距要求，线缆出线方向与接口插接方向呈同轴布局，不会占用接口周边的侧向空间，在设备内部布线时，线缆弯折半径可以顺着外壳的锥度过渡自然弯曲，不需要预留过大的弯折空间，适合在机箱内部布线空间紧凑的工业设备里使用。实际选型过程中，这类连接器的针脚载流量需要匹配对应信号通道的电流等级，信号针的表面镀层通常采用镀金处理，降低长期使用后的接触氧化风险，保证弱信号传输时的接触可靠性，外壳采用的硬质绝缘工程塑料材质，具备足够的结构强度，同时能实现外部电磁干扰的屏蔽隔离，配合内部的金属屏蔽层，能有效降低工业现场复杂电磁环境对传输信号的干扰。

　　在三维建模过程中，需要重点关注针脚的位置度公差，每一根针脚的中心位置偏差需要控制在插接允许的公差范围内，避免出现公母头对插时针脚错位顶弯的问题，外壳的分模线位置需要设置在不影响插接配合的侧面区域，避免合模缝的飞边影响接口的正常插拔，线缆包覆位置的内孔尺寸需要匹配对应线径的屏蔽线缆外径，保证装配时线缆外皮能与外壳内孔紧密贴合，起到线缆固定与屏蔽连续的作用。这类连接器在实际使用中，通常会配套对应的线夹结构，在线缆出线位置进一步做应力释放处理，针对需要经常插拔的测试场景，接口的插拔力会做针对性调校，既保证插接到位后的保持力足够，又不会因为插拔力过大导致现场操作困难，针脚的接触部位采用弹性接触结构，公针插入母座的接触簧片时，簧片的弹性变形量经过设计，保证足够的接触正压力，同时不会因为变形量过大导致簧片疲劳失效。
