双翘滑板三维结构建模设计作品

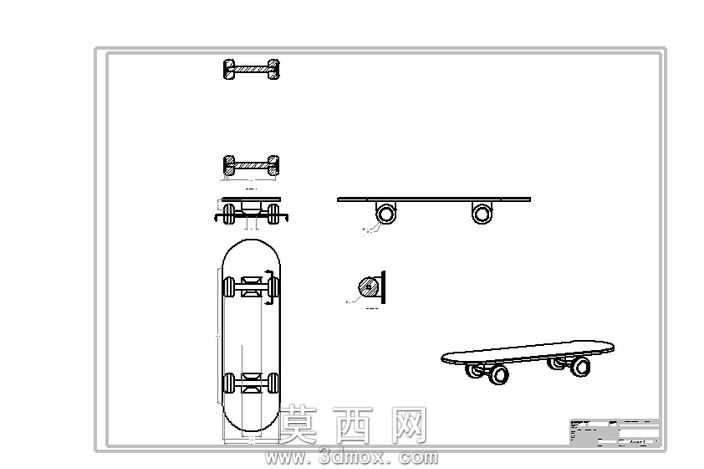

本次滑板三维建模从基础结构拆解入手，首先梳理双翘滑板的核心组成部件，包含弧形板面、前后两组支架、四组轮组、配套连接固件四大模块，建模过程中先以基准面定位整体比例，参考常规双翘滑板的尺寸参数设定板面长度、宽度与翘度弧度，通过草图绘制板面的外轮廓曲线，利用拉伸、曲面放样功能生成带有边缘倒角的板面基体，还原板面两端上翘的经典造型，同时在板面边缘预留砂纸贴合的平面区域，匹配真实滑板的使用结构。支架部分采用分体建模思路，分别构建支架底座、转向桥体、连接轴三个子部件，通过装配约束将支架与板面底部的安装位精准对齐，还原支架可实现转向摆动的活动结构逻辑，建模时特意还原了支架与板面连接的沉头孔位，保证结构的真实合理性。轮组部分以旋转凸台功能生成PU轮的基体，还原轮子中间的轴承安装位，搭配金属质感的轮轴结构，将四个轮子分别装配到前后支架的对应轴位上，保证轮组与支架的同轴度，模拟真实滑板轮子可自由转动的结构特性。材质渲染阶段，板面主体采用多层压合木质材质，调整纹理方向与真实枫木滑板的层压纹理一致，板面踩踏区域赋予磨砂质感的黑色砂纸材质，还原防滑表面的粗糙颗粒感；支架部分采用哑光金属合金材质，调整金属粗糙度参数模拟压铸金属的磨砂质感；轮子采用高弹性PU材质，调整半透明哑光质感还原橡胶轮的视觉效果，轮轴部分赋予亮面金属材质，区分不同部件的材质差异。渲染时采用柔和的影棚布光，在滑板底部添加柔和的反光地面，调整环境光遮蔽参数凸显部件之间的结构缝隙，让整体模型的结构层次更清晰，完整还原双翘滑板的真实外观与结构比例，建模过程中反复调整板面的翘度曲线与支架的安装角度，保证整体造型符合常规滑板的使用结构，没有出现结构错位或者比例失调的问题，最终呈现的模型完整展现了双翘滑板的全部结构细节，可用于结构展示或者相关设计参考。
