电力电子可控硅水冷散热装置

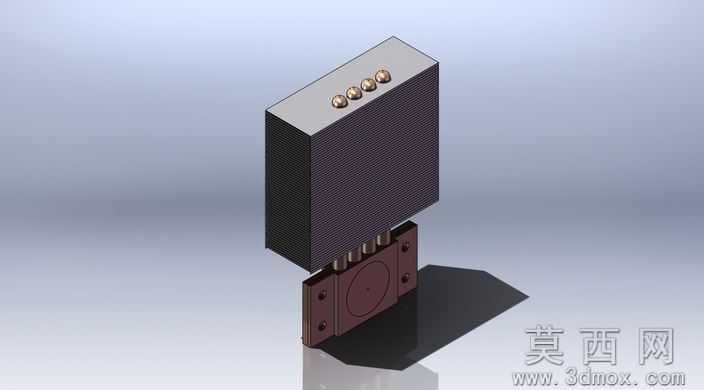

本作品为电力电子场景应用的可控硅冷却装置三维建模成果，建模过程依托主流三维设计软件完成全参数化构建，从核心散热功能需求出发完成整体结构的逻辑搭建。模型整体采用分层式结构设计，上部为可控硅元件安装承载区域，表面预留四个规整的元件定位安装位，可精准匹配对应规格可控硅元件的装配尺寸，安装面做平面度适配处理，保证元件安装后与散热基体的紧密贴合，降低接触热阻。中部为核心散热基体，采用高密度散热鳍片阵列结构设计，建模时对鳍片的厚度、间距、排布密度做了参数化设定，既保证足够的散热接触面积，又兼顾冷却液流动的通畅性，避免流道堵塞造成散热效率下降。下部为水冷进出水集成基座，基座上设置独立的冷却液进出流道接口，同时预留多组安装固定孔位，可实现散热装置在电力电子设备机柜内的快速定位安装，基座内部流道采用迂回式设计，建模时做了流道圆角过渡处理，减少冷却液流动过程中的阻力损失，提升换热效率。材质渲染阶段，上部安装面采用哑光金属铝材质，还原铝合金散热基板的真实质感；中部鳍片区域做深色阳极氧化表面处理效果，呈现工业散热部件的典型外观特征；下部基座采用深棕色工程塑料与金属结合的材质表现，区分不同功能部件的材质属性；安装固定孔位做金属光泽渲染，还原紧固件装配区域的视觉效果。设计过程中充分考虑电力电子设备的散热工况需求，整体结构紧凑无冗余设计，各部件之间的装配间隙做了精准设定，既满足装配工艺要求，又避免间隙过大造成的冷却液渗漏风险，同时兼顾装置的安装便捷性与后期维护便利性，可直接用于电力电子散热系统的结构验证、装配模拟以及散热性能仿真分析使用。
