电子实验用迷你无焊面包板结构设计

项目分类:变压器 发布时间:2025-01-20 ID:902056
  • 电子实验用迷你无焊面包板结构设计
  • 电子实验用迷你无焊面包板结构设计
  • 电子实验用迷你无焊面包板结构设计
  • 电子实验用迷你无焊面包板结构设计

  日常电子电路原型验证环节里,这类小型无焊面包板是实验室、电子爱好者工作台、学生实训工位上出镜率极高的基础配件,不用焊接就能快速完成电路的临时搭建,不管是验证分立元件的参数匹配,还是调试小型控制模块的逻辑功能,都能省去反复拆焊的麻烦,大幅缩短原型验证的周期。

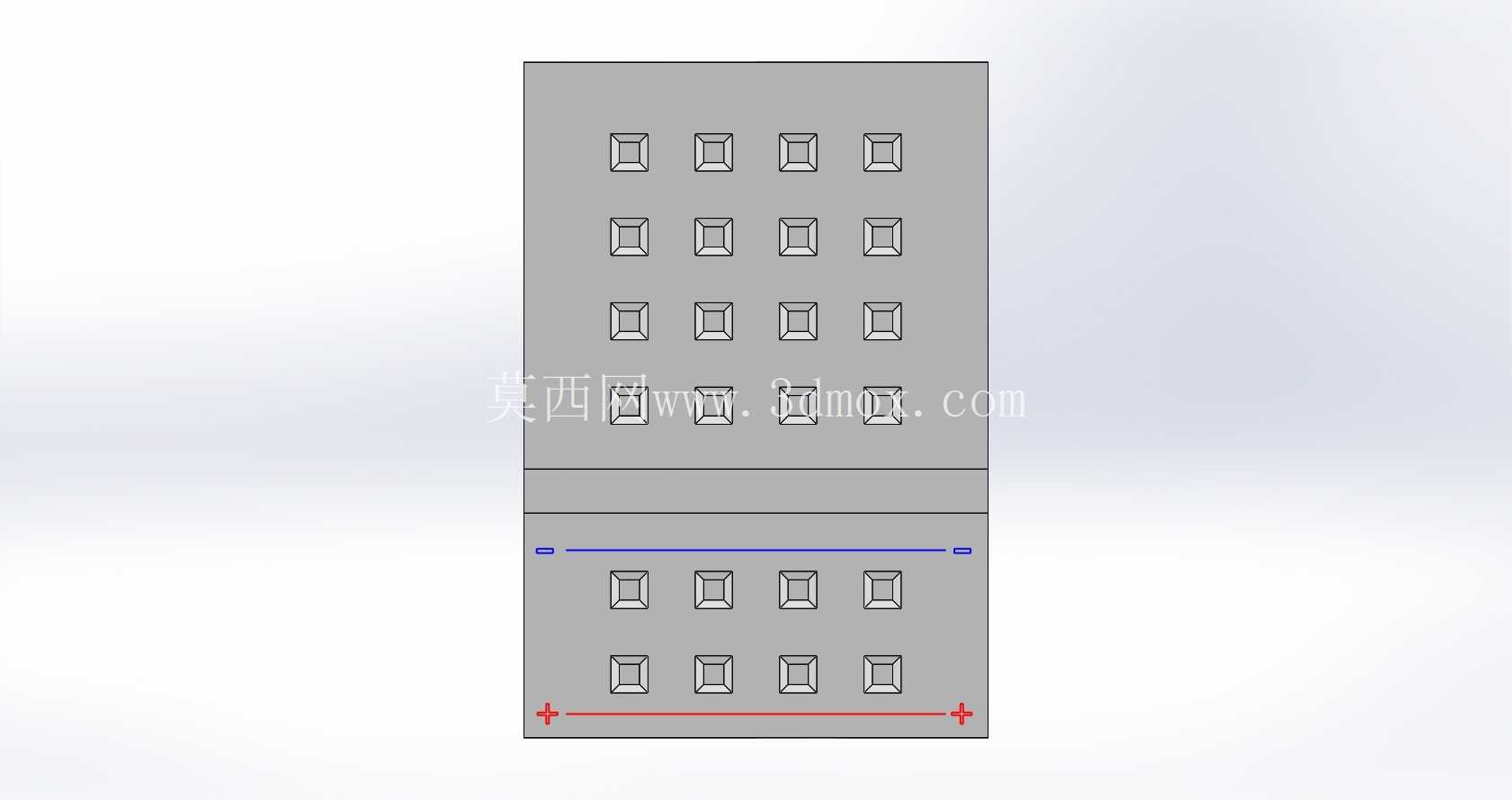

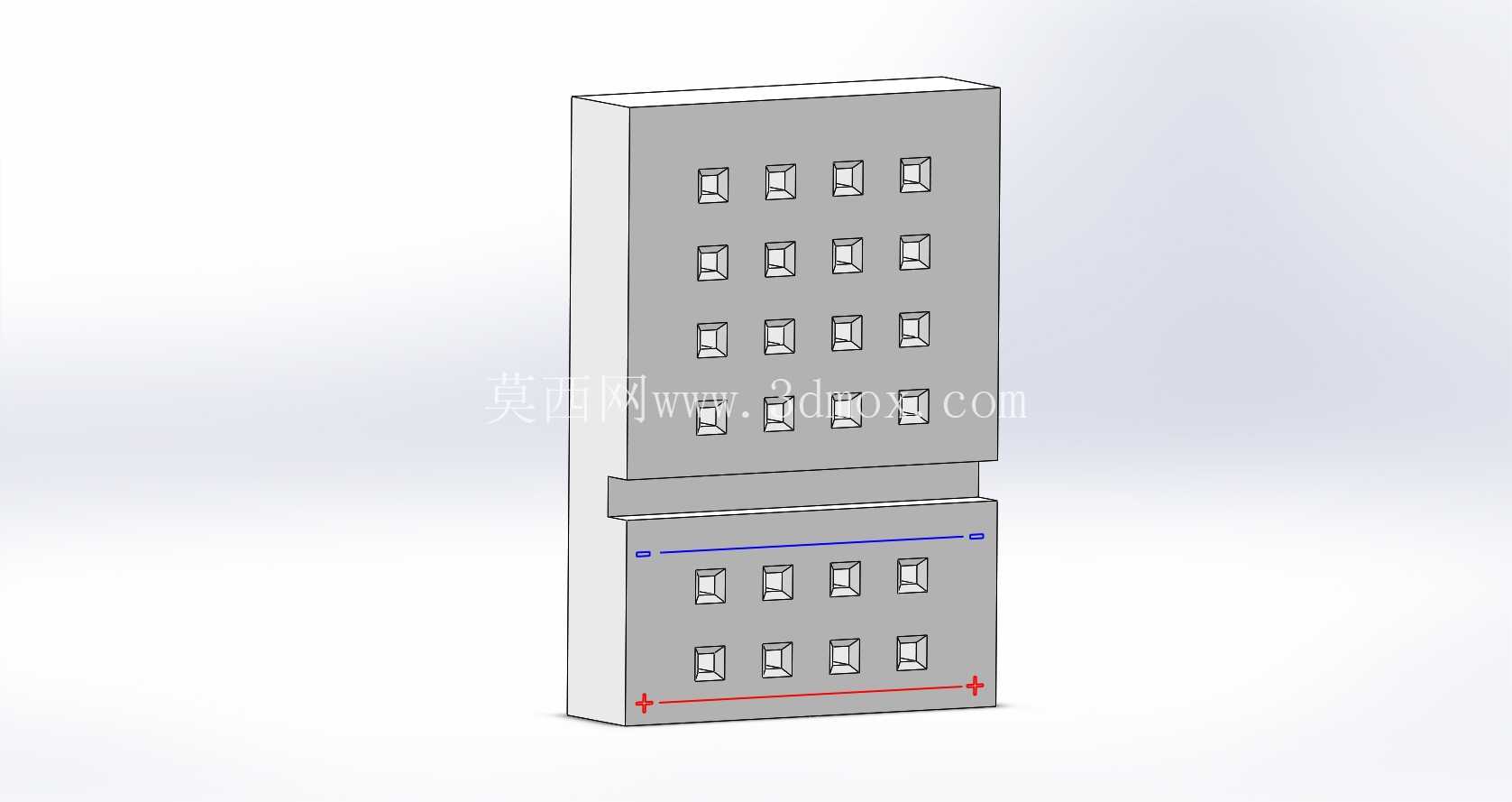

  从结构设计逻辑来看,这款迷你面包板采用上下两段式的插孔排布,每段设置四行四列的标准插孔,插孔间距严格遵循2.54mm的通用接插件间距规范,能够兼容直插式电阻、电容、二极管、三极管以及常规DIP封装的集成电路引脚,不会出现引脚间距不匹配导致的插装歪斜、接触不良问题。上下两段之间预留了足够的走线间隙,既可以在中间布设跨接线,也能适配宽度稍大的双列直插芯片跨接安装,不会因为段间距不足导致芯片引脚弯折过度出现金属疲劳断裂。

  板体侧边预留的标识线区域,红色对应电源正极走线槽、蓝色对应电源负极走线槽,实际使用时可以顺着侧边的线槽统一布设电源跨线,避免电源线和信号线混插导致的接线混乱,排查故障时能顺着标识快速定位电源回路,不用逐孔翻找接线。板体底部做了平直的支撑边,放置在工作台面时不会出现晃动,侧边没有突出的卡扣或者棱角,多个同规格面包板拼接使用时,侧边可以紧密贴合,扩展插孔数量时不会出现错位间隙,拼接后的插孔行列依然保持对齐,跨板插装元件也能保证引脚垂直插入,不会出现斜插导致的接触片变形。

  从安装边界来看,这款迷你面包板的整体厚度控制在常规便携实验配件的尺寸范围内,既可以单独平放在实验台面上使用,也能通过背部的粘贴条固定在小型实验外壳或者便携实验箱的预留安装位上,安装时不需要额外打孔,不会破坏实验箱体的原有结构。板体的插孔内部采用弹性接触片设计,插装引脚直径在0.4-0.8mm范围内的元件引脚都能保持稳定的接触压力,反复插拔数百次也不会出现接触松动,日常实训场景下学生反复接线拆线也能保证可靠的电气连接。

  实际使用场景中,这类迷你尺寸的面包板特别适合搭建简单的功能验证电路,比如单管放大电路、555定时电路、小型传感器信号采集电路,不需要占用大面积的工作台空间,收纳时可以直接放进工具盒的隔层里,携带外出参加电子竞赛或者上门做设备调试时,不用携带大型的实验台架,就能快速完成临时电路的搭试验证。设计时特意将板体的边缘做了圆角过渡,日常拿取时不会被锋利的塑料边缘划伤,插孔入口处做了微小的导向倒角,元件引脚插入时不需要刻意对准孔位中心,顺着倒角就能顺利滑入接触片,降低盲插时引脚弯折的概率。

  考虑到实验过程中可能出现的误操作,板体采用的绝缘材料具备足够的绝缘电阻,在常规低压实验场景下不会出现漏电、击穿问题,相邻插孔之间的绝缘间距足够,即使相邻孔位存在电位差也不会出现爬电现象。上下两段的插孔组内部,每一列的五个插孔是连通的,实际接线时可以将同一信号节点的元件引脚插在同一列的不同孔位,省去额外的跨接线,让布线更加简洁,减少接线过多导致的信号干扰问题。电源走线槽对应的每一行插孔是横向连通的,布设电源时只需要在任意一个孔位接入电源,整行都能获得供电,不用逐个孔位飞线,进一步简化接线流程。
