电子项目用WCS系列电流传感式电源变压器

　　这款器件主要面向低压电子电路开发场景，在各类DIY电子项目、小功率工控信号采样回路、教学实验电子装置中承担电流采样与信号隔离的核心作用，区别于常规大功率电力变压器，它的设计定位是小功率信号级配套，不需要承载大电流负载，核心功能是将主回路的电流信号按固定比例转换为控制板可识别的低压信号，同时实现强弱电回路的物理隔离，避免主回路电压串入控制端烧毁采样芯片。从结构设计来看，外壳采用方正的阻燃ABS塑壳结构，正面预留圆形的调节校准孔位，安装后可以通过绝缘螺丝刀直接调整内部磁路的校准电位器，不需要拆解外壳就能完成零点校准，这一设计充分考虑了电子组装后的调试便利性，很多同类产品需要拆壳校准，在批量组装时会耗费大量工时。

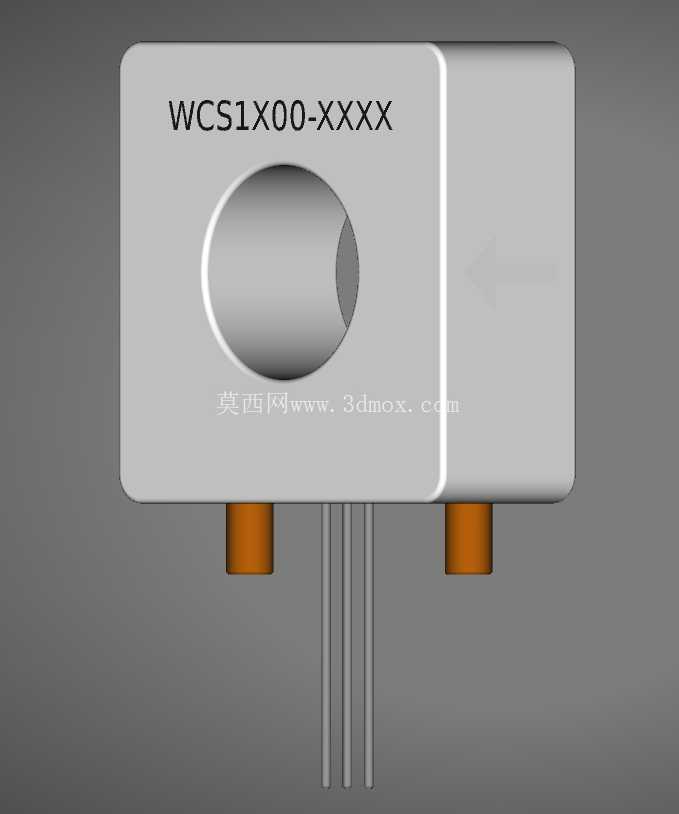

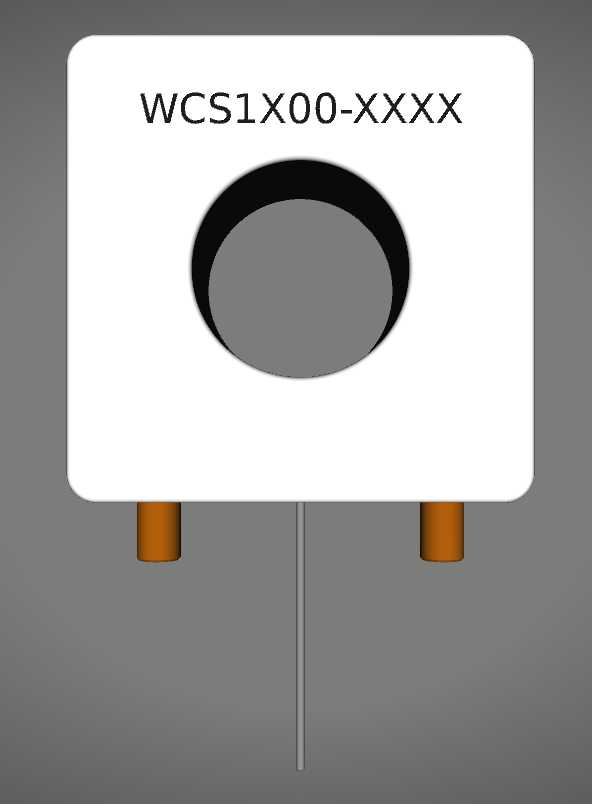

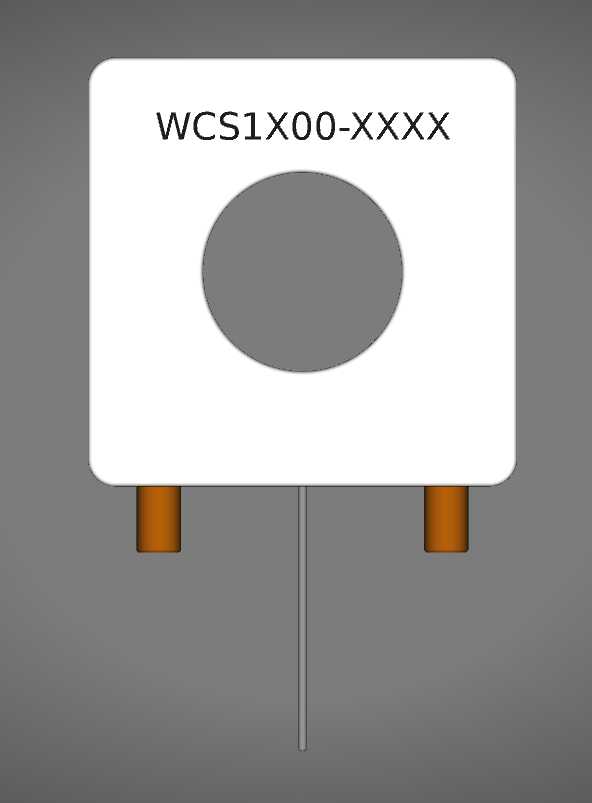

　　外壳正面丝印的型号标识区预留了通用字符位，可以根据不同量程的产品替换丝印内容，不需要重新开模制作外壳，大幅降低了多量程型号的开模成本。底部伸出的两个橙色接线柱采用铜芯镀锡工艺，接线时可以直接插装在PCB板的对应焊盘孔位，也可以通过接插件压接后连接，两种接线方式兼容，适配不同的组装工艺需求，接线柱的伸出长度经过精确计算，插装后外壳底部与PCB板面预留1.2mm的间隙，既可以避免外壳与PCB板面的焊盘接触造成短路，也能在波峰焊时让焊锡充分浸润焊脚，不会出现虚焊问题。

　　从安装边界来看，器件整体为方正块体结构，两侧没有突出的安装耳，安装时不需要额外预留螺丝固定位，直接依靠焊脚的焊接强度就能固定在PCB上，适合高密度布板的紧凑型电子装置使用，在PCB布局时只需要预留对应长宽的矩形占位即可，不需要在周边预留额外的操作空间，只有正面的校准孔位需要在面板或者上盖对应位置预留直径8mm的操作孔，方便后期校准调试。磁路部分采用闭合式坡莫合金磁芯，相比开口磁芯的采样精度更高，线性度更好，在额定测量范围内采样误差可以控制在1%以内，能够满足绝大多数民用电子项目、小型工控装置的电流采样需求，不需要额外增加校准电路就能达到设计精度。外壳的边角做了R2的圆角处理，在自动化插件机上料时不会出现卡料的问题，适合批量SMT或者波峰焊生产工艺，外壳表面采用细磨砂纹理，不容易沾染指纹和灰尘，在长期使用后不会因为积灰造成表面绝缘性能下降。在实际选型使用时需要注意，该器件的采样方向有明确要求，外壳侧面的箭头标识对应主回路电流的流向，安装时需要与电流方向保持一致，否则会出现采样信号反向的问题，虽然控制程序可以做反向修正，但硬件层面的方向匹配可以减少软件的校准工作量。

　　接线柱的载流能力按照5A量程设计，如果需要更大量程的采样需求，可以更换对应线径的接线柱，外壳的安装孔位完全通用，不需要修改PCB布局就能替换不同量程的同系列产品，这一通用化设计可以大幅减少同系列产品的PCB设计工作量，只需要调整采样电阻的参数就能适配不同量程的器件。在电路设计中，该器件的输出端需要并联一个TVS管做浪涌保护，避免主回路出现冲击电流时感应出的高压击穿后端的采样芯片，器件本身的隔离耐压可以达到2kV，能够满足民用低压电器的隔离安全要求，不需要额外增加隔离电路。
