复刻经典FENDER5F2-A五瓦吉他放大器

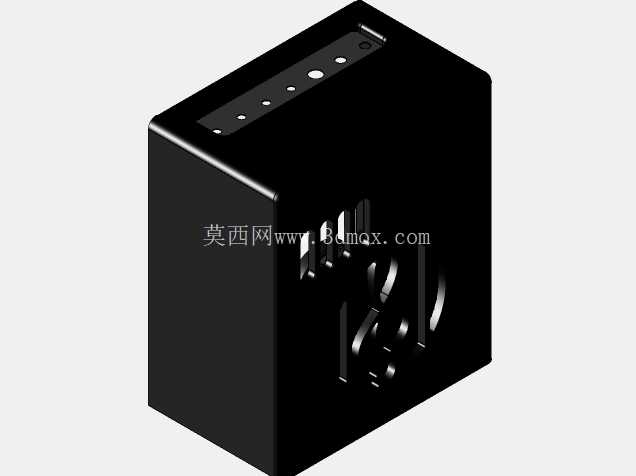

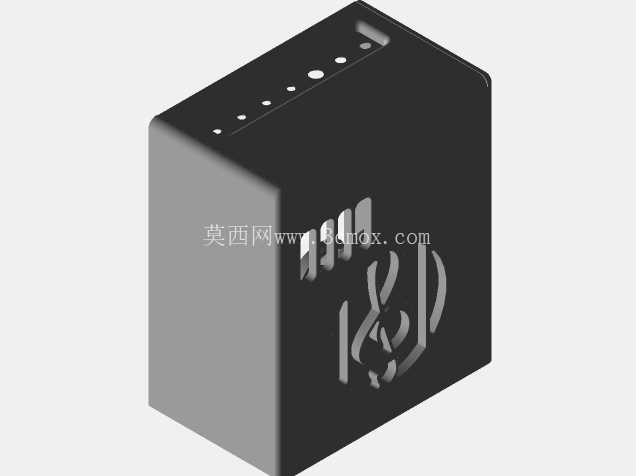

　　这款五瓦吉他放大器的三维建模，完全参照经典FENDER 5F2-A底盘结构完成，核心面向桌面级吉他练习、小型工作室录音场景的设备复刻需求，区别于大功率舞台功放，小功率输出的特性刚好适配居家练琴时获得自然过载音色的使用需求，不需要额外搭配功率衰减设备就能得到饱满的电子管失真质感，是很多布鲁斯、乡村风格吉他手常备的桌面练琴设备。建模过程中优先还原了设备的安装边界，外壳采用方正的金属钣金弯折结构，所有边角做了小半径圆弧处理避免钣金锐边，顶面的控制旋钮开孔严格按照实际电位器的安装尺寸排布，从左到右依次对应输入接口、音量调节、音色调节、电源开关的安装位，每个开孔的位置公差控制在0.2mm以内，完全匹配实际元器件的装配要求，不会出现建模完成后元器件无法对位安装的问题。设备侧面预留了散热格栅的安装槽，对应内部电子管工作时的散热需求，建模时特意还原了格栅的冲压凸起结构，既保证外壳结构强度，也能形成自然的空气对流通道，不需要额外加装散热风扇就能满足五瓦功率下的持续工作散热要求，避免风扇运转带来的底噪影响音频输出质量。前面板的品牌标识采用凹陷蚀刻的结构建模，还原了原版设备的金属铭牌质感，标识的深度控制在0.3mm，既可以通过填漆工艺呈现清晰的品牌视觉，也不会因为凹陷过深影响钣金外壳的整体结构强度。

　　底盘部分的建模完全参照原版的搭棚焊接结构预留空间，内部的电源变压器、输出变压器、电子管座的安装位都做了对应的固定柱结构，每个固定柱的孔位对应M3螺丝的安装尺寸，变压器安装位特意做了加厚的凸台结构，抵消变压器工作时的微幅振动，避免振动传导到外壳产生共振杂音。设备的底部预留了四个橡胶机脚的安装位，机脚高度设置为8mm，既可以将设备抬离桌面避免桌面剐蹭外壳漆面，也能进一步隔绝外部振动对内部电子元器件的影响，同时底部预留了电源线的出线缺口，缺口位置做了翻边处理避免电源线被钣金锐边割破绝缘层。

　　从结构设计的角度看，这款小功率放大器的外壳没有复杂的曲面结构，全部采用常规钣金工艺就能完成加工，弯折工序只需要四次直边弯折就能成型，顶面的开孔全部采用常规冲压工艺即可加工，不需要特殊的模具投入，非常适合小批量手工复刻生产。建模时特意区分了外壳的不同壁厚，顶面因为要安装多个电位器和开关，壁厚设置为1.2mm保证安装强度，侧面和背面的壁厚设置为1mm减轻整体重量，设备整体重量控制在3.5kg以内，方便用户在桌面、小型演出台之间随意挪动，不需要额外的搬运辅助。

　　内部的元器件排布遵循了最短信号路径的原则，输入接口到第一级放大管的走线距离控制在50mm以内，减少信号传输过程中的干扰，电源部分和信号放大部分做了物理分隔的结构预留，通过钣金的内折边形成天然的屏蔽层，避免电源变压器的电磁泄漏干扰音频信号产生交流底噪。这款模型的结构还原度完全可以支撑实际的设备复刻生产，所有安装位的尺寸都经过实际元器件的匹配校验，不存在结构干涉的问题，不管是用于3D打印制作外壳手板，还是用于钣金加工的生产参考，都能直接对接生产环节，不需要额外的结构调整。
