吉他拾音器线圈绕制专用设备结构设计

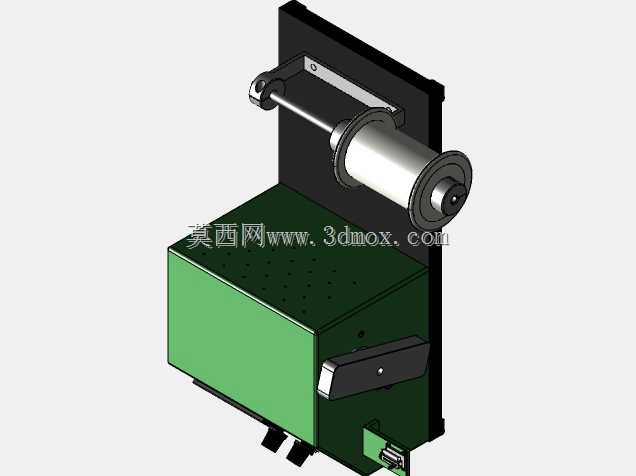

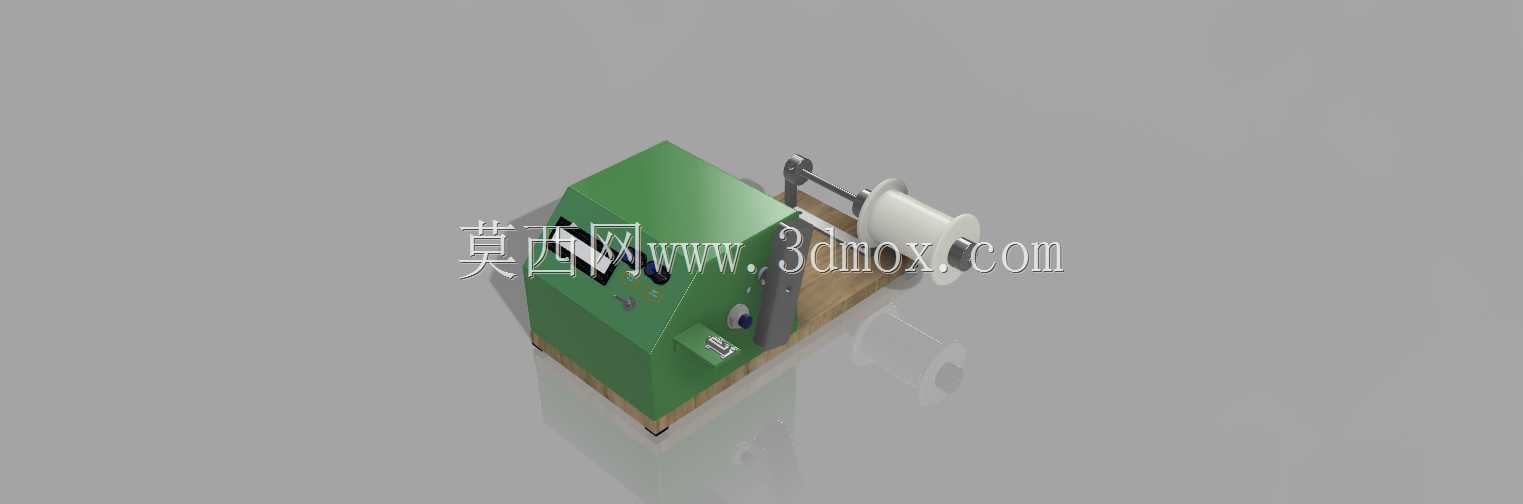

　　在电声器件生产领域，吉他拾音器的线圈绕制精度直接决定拾音信噪比与输出频响特性，常规通用绕线设备无法适配拾音器线圈的细径漆包线排布要求，这款专用绕线设备正是针对该细分场景开发的定制化结构方案。设备整体采用卧式布局，核心执行单元分为线轴固定模块、排线驱动模块、张力控制模块与机架承载部分，其中线轴固定端采用快拆式顶针结构，可适配不同规格的拾音器线圈骨架，装夹时无需额外工具即可完成骨架定位，重复装夹的同轴度误差可控制在0.02mm以内，避免绕线过程中出现线层偏移、漆包线拉扯断裂的问题。

　　排线驱动部分设计了两种可替换的执行方案，基础版本采用凸轮机构驱动线性导线导轨，通过凸轮轮廓曲线匹配线圈绕制的排线节距，无需额外电控单元即可实现匀速往复排线，结构简单可靠，适合小批量手工生产场景；升级版本替换为伺服驱动线性导轨，可通过参数调整适配不同线径、不同匝数的拾音器线圈绕制需求，排线精度更高，可适配多规格产品的柔性生产。设备的张力控制模块集成在导线架位置，采用阻尼式张力调节结构，可根据漆包线线径调整出线阻尼力，避免绕线过程中张力过大导致漆包线拉伸变形、绝缘层破损，或是张力过小导致线层松散、线圈成型后尺寸超差。

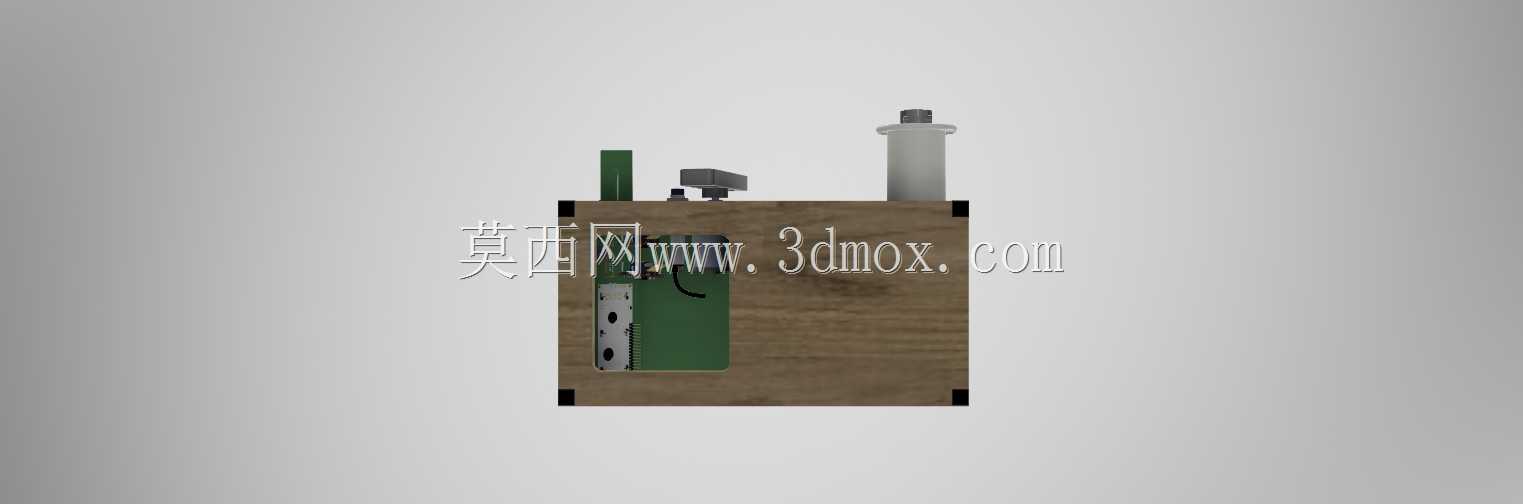

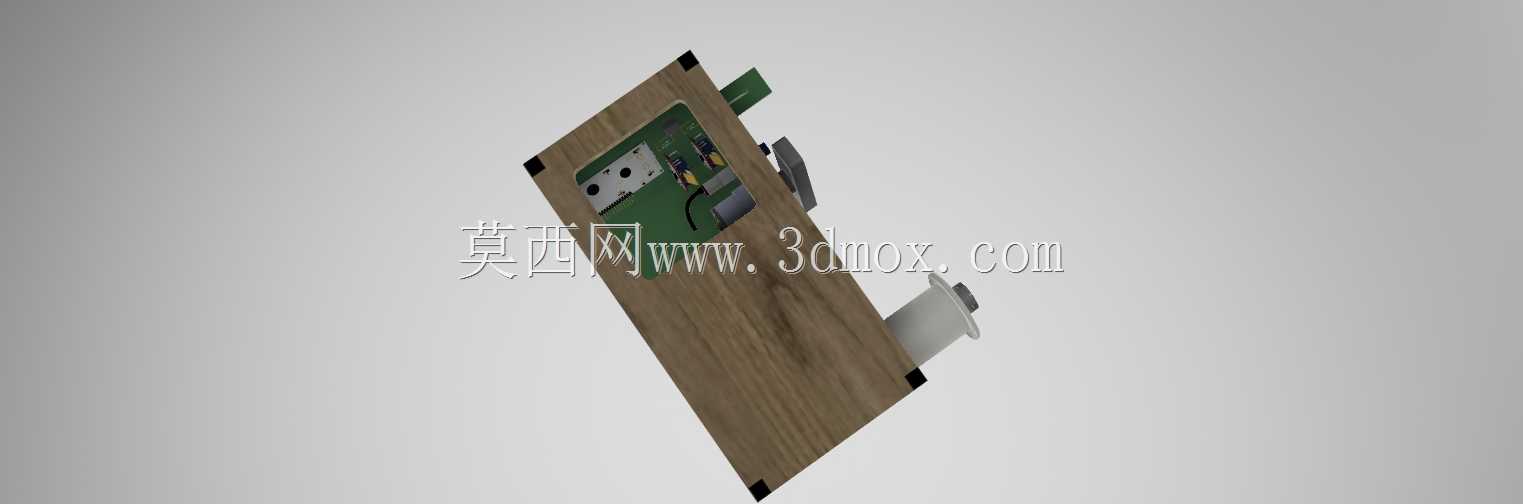

　　从安装边界来看，设备整体占地尺寸控制在桌面级设备范畴，机架采用钣金折弯与型材拼接结合的结构，底部预留标准安装孔位，可直接固定在常规工作台面，无需额外浇筑基础，适合小型工坊、实验室场景的部署使用。设备的操作端集中布置在机身正面的倾斜面板上，包含启停开关、转速调节旋钮、排线行程限位调节旋钮，操作人员无需侧身即可完成所有参数调整，操作动线符合单人作业的人机工程要求。在结构细节设计上，导线导轨的出线端加装了陶瓷导嘴，可减少漆包线穿行过程中的摩擦损耗，避免长期使用后导嘴磨损刮伤漆包线绝缘层；线轴驱动端采用低速大扭矩传动结构，绕线转速可在0-300rpm区间无级调节，适配不同线径漆包线的绕制速度要求，避免高速绕制时细径漆包线断线。

　　设备的传动部分全部做了防护处理，凸轮、传动带等运动部件内置在机架腔体内部，外部无裸露运动件，可避免操作过程中衣物、线材卷入传动结构，提升作业安全性。从实际使用场景来看，这款设备既可以满足吉他维修工坊的单只拾音器定制绕制需求，也可以适配小型电声配件厂的小批量拾音器生产，两种排线驱动方案可根据生产规模灵活选择，凸轮驱动版本结构简单、维护成本低，无复杂电控元件，长期使用故障率极低；伺服驱动版本可存储多组绕线参数，切换产品规格时无需重新调整机械结构，换型效率更高。在三维建模过程中，所有配合面均按照实际加工公差做了间隙预留，导轨安装面、顶针同轴度等关键装配尺寸都标注了形位公差要求，可直接导出工程图用于零部件加工与装配调试，模型中包含的标准件全部采用通用工业标准规格，采购替换无需定制，可有效降低设备的制造成本与后期维护成本。设备的机身外壳采用分体式钣金结构，拆卸时仅需拧下侧边固定螺丝即可打开腔体，方便后期对内部传动部件进行润滑、检修，日常维护无需专业工具即可完成。
