音箱电视内置电源连接结构件

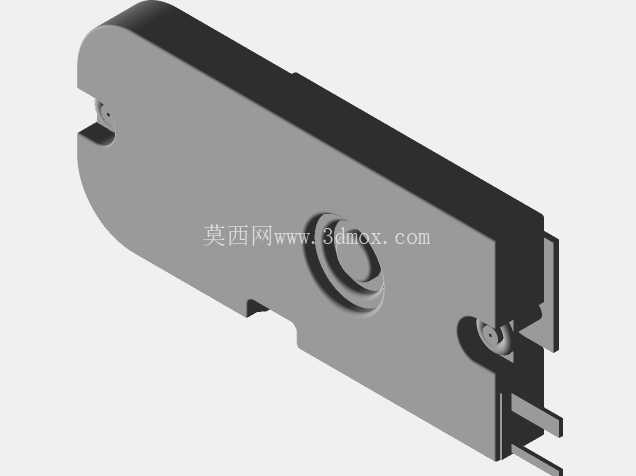

　　从实际功能来看，这个构件并非单纯的结构支撑件，它的主体腔体预留了电源引脚的穿装空间，两端的卡扣结构直接卡接在电源变压器的输出端基座上，侧面伸出的金属插片直接对接主板供电接口，省去了额外的接线端子固定工序，在整机自动化装配线上，这类带预定位结构的构件能让单工位装配时长压缩近四成，也能减少人工接线带来的虚接、错接风险。做这个构件的三维建模时，首先要匹配对应电源变压器的输出端轮廓，主体的弧形避让槽是为了躲开变压器本体的圆形绕线凸台，避免装配时出现硬干涉，两端的U型卡槽尺寸要严格匹配变压器基座的安装凸耳公差，单边间隙控制在0.1mm以内，既保证装配时能顺利滑入卡接，又不会因为间隙过大导致长期使用后出现松脱。在消费电子整机装配环节，这类结构件是音箱电视一体化设备内部电源回路的核心衔接部件，日常接触到的带内置音频输出功能的智能电视、集成显示模块的桌面智能音箱，内部电源传输路径上都能见到这类构件的身影，它承担着电源变压模块到主板、音频输出单元、显示面板之间的电流转接与结构固定双重作用，很多整机厂做结构堆叠设计时，都会优先把这类构件的安装位作为电源区域布局的基准点，避免后续走线干涉。

　　构件侧面的圆形沉台是定位基准位，对应整机内部塑料中框上的定位柱，装配时这个沉台先套入定位柱，再推进卡扣卡接变压器，能完全抵消插片对接主板时的反向推力，不会出现插片偏移顶坏主板焊盘的问题。从安装边界来看，这个构件的整体厚度控制在12mm以内，刚好适配现在超薄型音箱电视的内部堆叠空间，不会因为构件突出占用音频单元的共振腔体空间，伸出的插片长度做了限位设计，插入主板供电座的深度刚好是3.2mm，符合消费电子板对板连接的通用安全深度，既保证接触面积足够承载额定电流，又不会因为插接过深顶裂主板基材。

　　构件背面的平整面是贴装绝缘片的基准面，建模时特意把这个面的平面度公差控制在0.05mm以内，保证绝缘片能完全贴合，不会出现翘边导致的绝缘间隙，避免高压端和周边金属结构件出现打火风险。很多结构工程师在做这类内置电源连接件建模时，容易忽略卡扣的形变余量，这个构件的卡扣根部做了0.2mm的圆角过渡，同时预留了0.3mm的弹性形变空间，装配时卡扣能顺利张开卡入凸耳，卡入后卡扣的回弹量刚好提供足够的压紧力，即使设备在运输过程中出现持续振动，也不会出现卡扣松脱断电的问题。

　　另外构件边缘所有的棱边都做了R0.3的圆角处理，一方面是避免注塑生产时出现飞边、应力集中导致的构件开裂，另一方面也能防止装配时锋利棱边刮伤内部的连接线材绝缘层，减少整机的安全隐患。在实际选型适配时，只要电源变压器的输出端轮廓、安装凸耳间距和这个构件匹配，不管是小尺寸的桌面智能音箱电视，还是稍大尺寸的卧室款集成音箱电视，都能通用这个构件，不需要重新开模，能大幅降低整机厂的物料采购成本和模具投入成本。建模过程中对插片的位置度做了严格的公差约束，两个插片的中心距偏差不超过0.08mm，和主板供电座的针脚中心距完全匹配，不会出现插针歪扭、插不进的问题，也能避免因为插片位置偏差导致的接触电阻过大，长时间工作出现发热的情况。
