嵌入式LCD室温控制装置结构设计

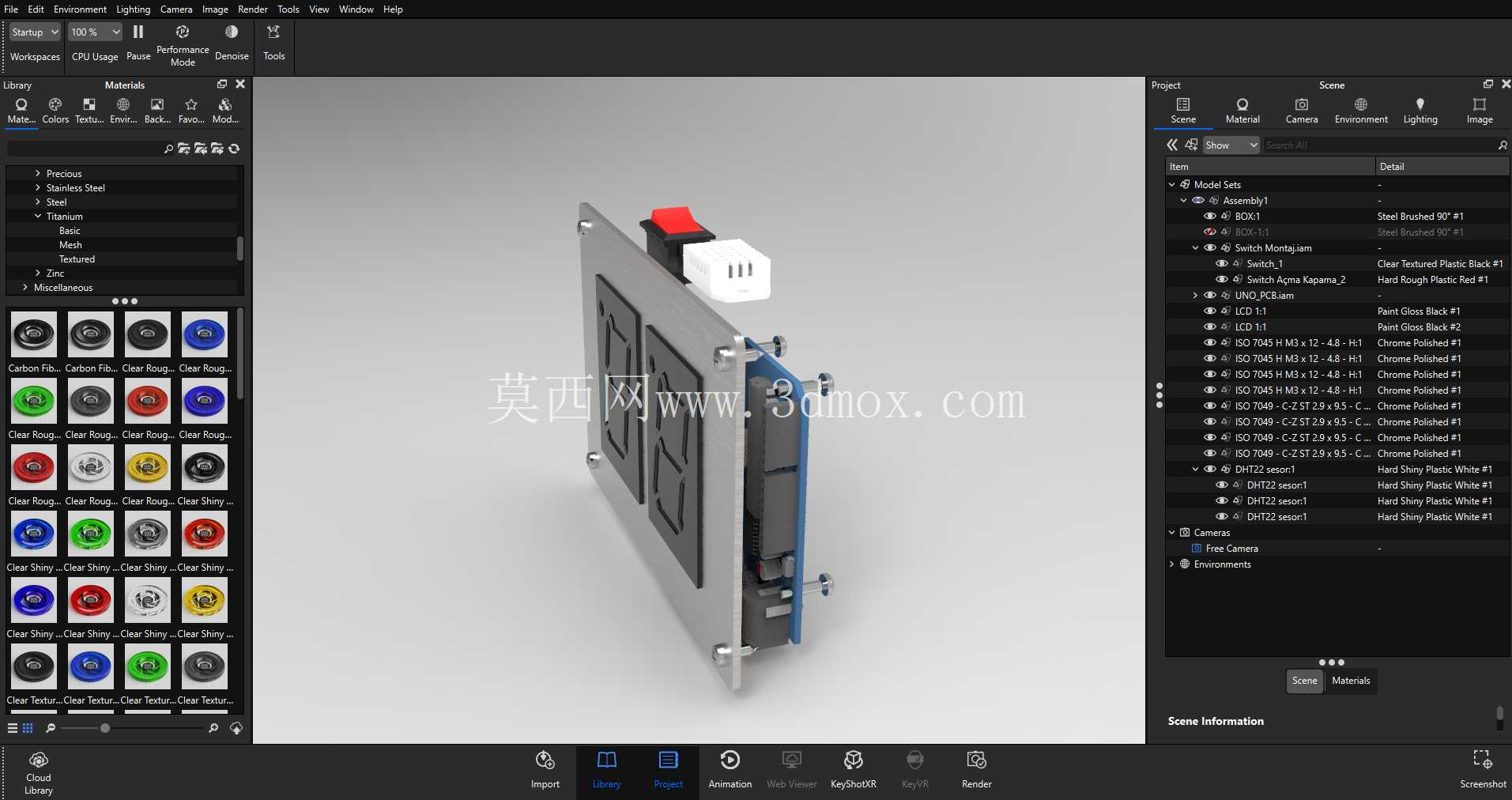

　　这款温控装置主要面向小型独立空间的室温精准调控场景，常见于小型设备机柜、实验室局部温控工位、小型恒温储物单元这类需要独立温控的点位，不需要对接大型楼宇自控系统，可独立完成温度采集、阈值比对、输出调控的全流程动作，自身集成了完整的电控回路与显示交互单元，不需要额外搭配外接显示面板就能完成参数设置与状态读取。从结构布局来看，整体采用开放式钣金框架搭配侧封板的设计思路，框架主体采用折弯成型的金属板材拼接，边角处采用内嵌式螺丝固定，既保证了整体结构的刚性，也避免了突出的螺丝头影响安装嵌入，顶部预留的红色急停按键凸起高度控制在8mm以内，不会因为外置按键过高导致安装时与嵌入位的面板发生干涉，旁边的白色格栅是装置的散热通风口，对应内部功率元件的安装位置，通风口的开孔率控制在35%左右，兼顾散热效率与壳体的防尘防护能力。

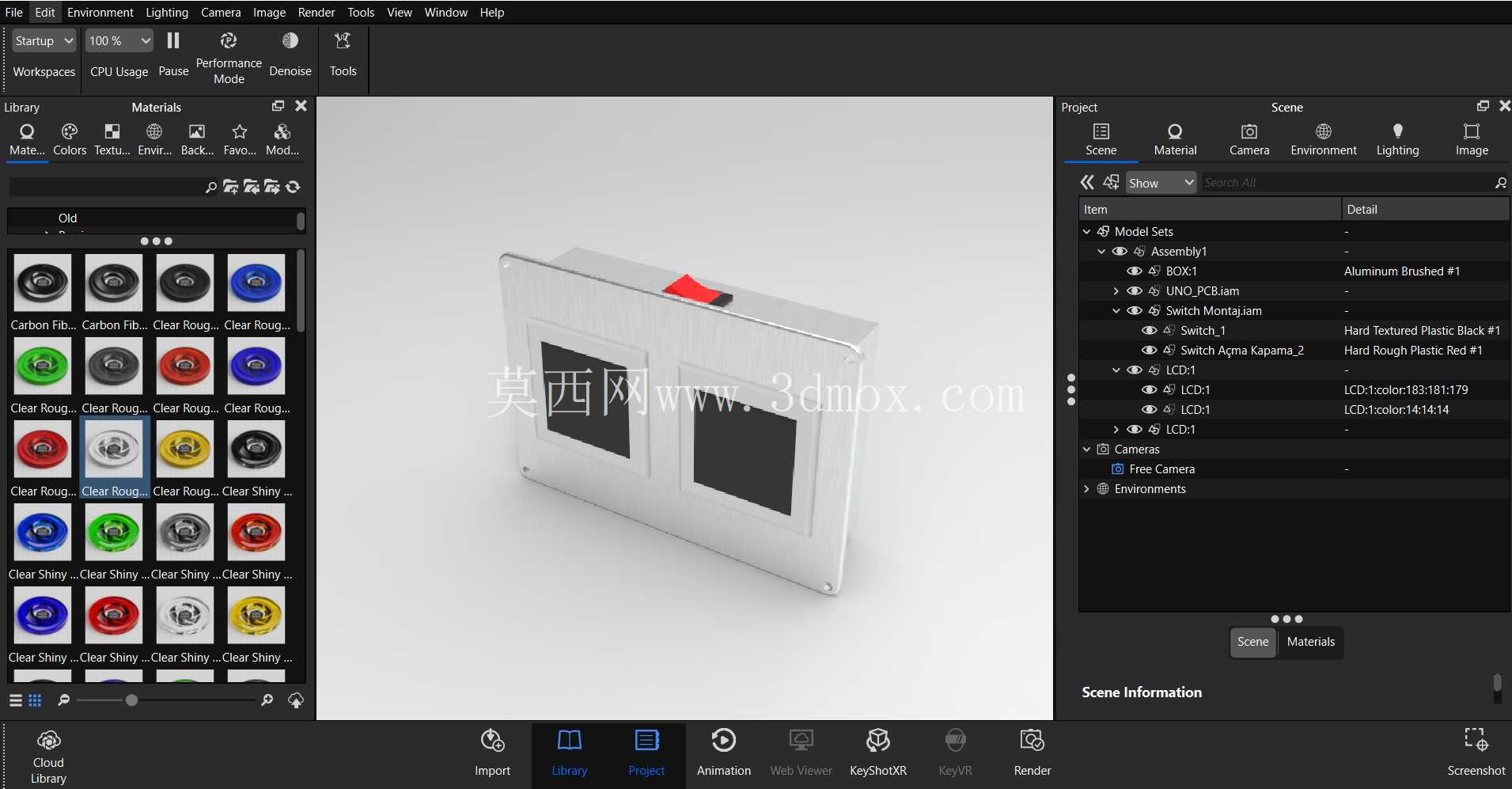

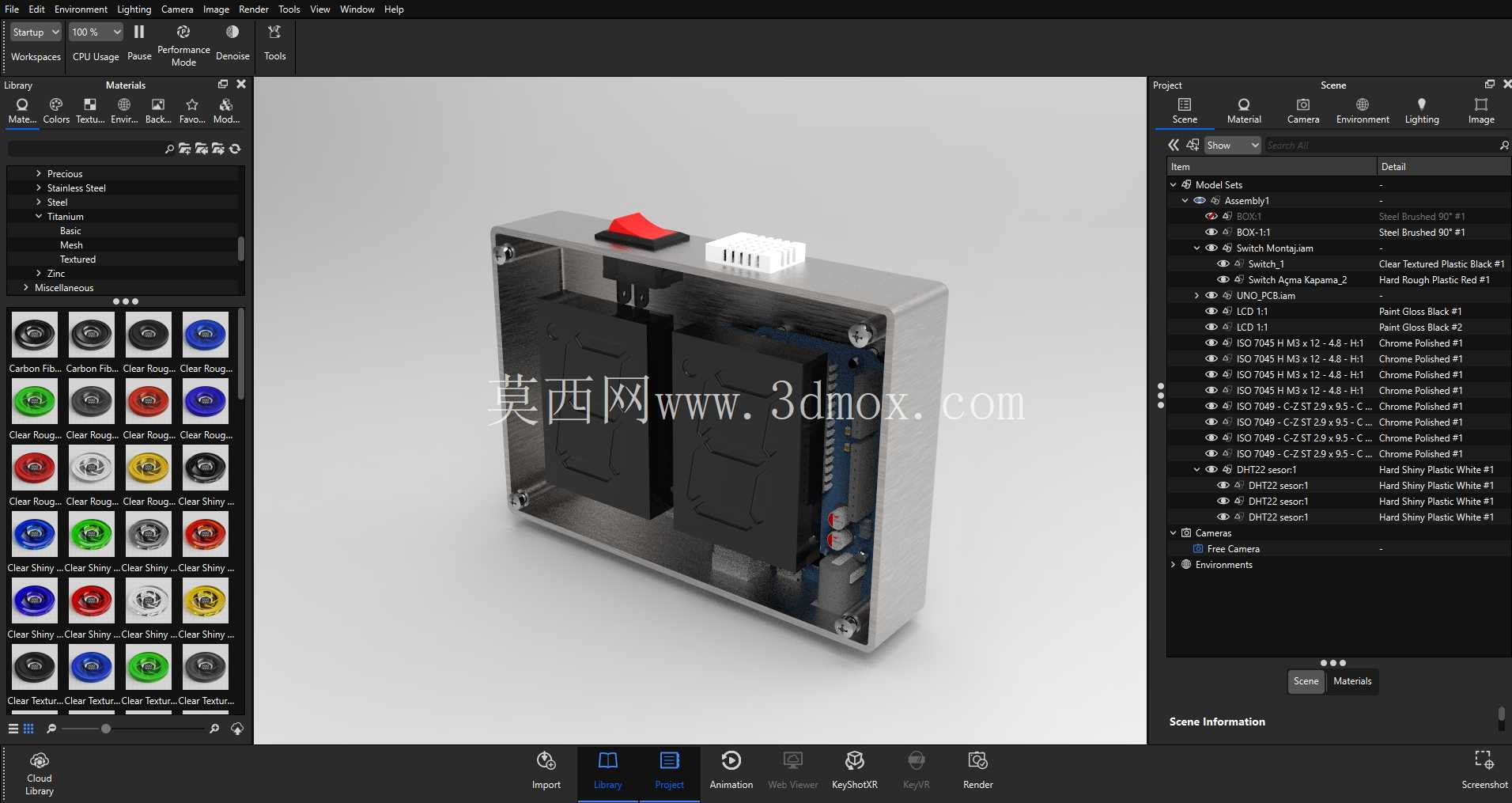

　　内部的元件排布采用分层布局思路，两块核心的功率模块通过绝缘支架固定在框架底板上，模块与底板之间预留了3mm的绝缘间隙，避免长期运行中底板凝露或者积尘导致的电路短路问题，侧边预留的接线端子排位置靠近框架的走线缺口，现场接线时不需要拆开整个壳体就能完成外部线缆的接入，接线缺口处预留了扎带固定位，可对接入的线缆做抗拉扯固定，避免运维拉扯时线缆从端子处脱落。显示交互部分的LCD模块固定在框架正面的安装位，屏幕表面与壳体正面齐平，嵌入安装后可与安装面板保持同一平面，不会出现凸起或者凹陷的情况，屏幕周边的按键区域做了下沉处理，避免日常擦拭面板时误触按键。

　　安装边界方面，整体外形为规整的长方体结构，长宽高尺寸适配常规的嵌入式电控安装开孔，侧边的固定耳片隐藏在壳体侧面，安装时从面板背面锁付螺丝，正面看不到固定件，整体外观更整洁，壳体背部预留了DIN导轨安装的卡扣位，既可以嵌入式面板安装，也可以直接卡在标准电控柜导轨上使用，适配不同的现场安装条件。电路部分的布局充分考虑了电磁兼容问题，功率回路与信号采集回路分开排布，中间预留了金属屏蔽板的安装位，可根据实际使用场景选择是否加装屏蔽板，避免功率元件的电磁干扰影响温度采集的精度，温度采集模块的接线端单独设置在信号侧，与强电接线端保持15mm以上的电气间隙，满足低压电控设备的安全间距要求。

　　装置的输出端可直接对接小型加热或者制冷单元，不需要额外搭配中间继电器，自身的触点容量可满足10A以内的负载通断需求，日常运行时LCD屏幕可实时显示当前室温、设定阈值、输出状态等信息，参数设置通过屏幕旁的实体按键完成，操作逻辑简单，不需要专门的培训就能完成参数调整。壳体的所有拼接缝隙都控制在0.2mm以内，既可以阻挡日常环境中的浮尘进入壳体内部，也不会因为缝隙过小导致组装时的公差累积无法装配，底部预留了两个直径5mm的接地螺柱，可直接连接设备保护地，满足电气安全的接地要求。
