电能计量用电路板式能量计结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:902186
  • 电能计量用电路板式能量计结构设计

  在供配电系统的末端能耗监测场景里,这类板载式能量计是配电支路计量改造、成套柜内能耗采集的核心部件,区别于传统外挂式电能表,它直接以PCB载板的形式集成在配电回路的控制板上,不需要额外预留独立的表计安装空间,非常适合紧凑型配电单元、模块化电源柜这类内部空间局促的应用场景。从实际使用场景来看,这类能量计主要承担支路电能参数采集功能,可实时采集回路的电压、电流、有功功率、累计电能等核心参数,为能耗统计、负荷监控、用电异常预警提供基础数据支撑,常见于数据中心列头柜、工业车间配电分线箱、商业楼宇智能配电回路里,相比传统独立电能表,它的布线更短,信号传输损耗更小,抗干扰能力更适配柜内复杂的电磁环境。

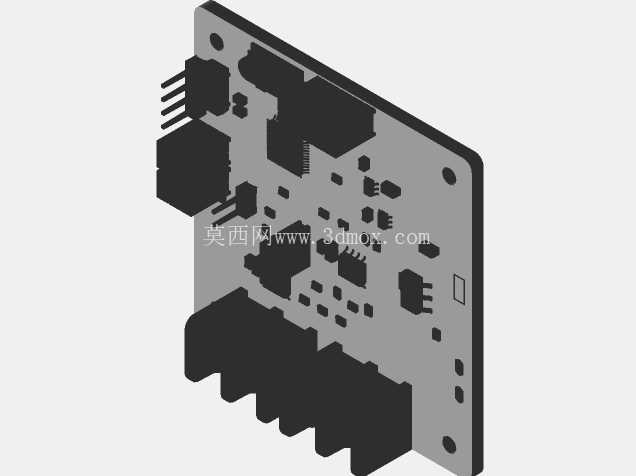

  从结构设计思路来看,整个模型以FR4材质PCB板作为承载基体,板厚按照常规工业级板卡选型设定为1.6mm,板边预留4个直径3.2mm的安装孔,孔位中心距板边距离为5mm,适配M3规格的铜柱或者自攻螺丝安装,安装孔周边做了露铜接地处理,安装时可通过铜柱与柜体接地端连通,提升板卡的抗静电、抗浪涌能力。板上元件布局遵循强弱电分离的原则,大电流采样回路的接线端子布置在板卡的下侧边,端子采用插拔式接线结构,相邻端子间距为7.62mm,满足强电回路的爬电距离要求,避免高压回路之间出现拉弧风险;信号处理、通讯类的接插件布置在板卡的左侧边,采用间距2.54mm的排针与卧式插座,分别对应脉冲输出、RS485通讯的接线需求,强弱电接插件分侧布置,可避免布线时强弱电线缆交叉缠绕,降低信号干扰概率。

  板上的核心元件布局也充分考虑了生产装配与后期维护的便利性,体积较大的电解电容、功率采样电阻布置在板卡下半区域靠近强电端子的位置,缩短大电流走线长度,减少走线铜损;计量芯片、MCU这类核心半导体元件布置在板卡中部区域,周边预留了足够的铺地空间,芯片下方不走强电信号线,同时预留了测试点位置,方便生产环节的功能校准与故障排查;板卡右上角预留了状态指示灯的安装位置,指示灯采用直插式LED,灯头伸出板卡表面3mm,对应电源、运行、通讯、故障四个状态指示,安装后可通过柜面的观察窗直接查看设备运行状态,不需要拆柜即可判断设备工作情况。

  从安装边界尺寸来看,整个板卡的外形尺寸控制在120mm*80mm范围内,板上最高元件为强电侧的接线端子,端子顶部距离PCB板面高度为15mm,其余元件最高高度不超过10mm,安装时板卡前方需要预留至少20mm的布线空间,用于强电接线与通讯线的插拔操作,板卡后方距离安装板的间隙不小于3mm,避免板卡背面焊点与金属安装板接触造成短路。板边做了圆角处理,圆角半径为2mm,避免安装时板边毛刺划伤操作人员,同时也减少板边应力集中导致的PCB开裂风险。在元件选型的结构适配性上,所有贴片元件均采用工业级封装,焊盘尺寸按照回流焊工艺要求设计,波峰焊区域的元件间距满足工艺要求,避免连焊、虚焊问题;接插件的插拔力控制在合理范围,既保证接线后不会因为柜内振动出现松脱,也方便后期维护时的拆线操作。另外板卡上预留了扩展接口位置,可根据实际需求加装谐波采集、温度采样等扩展模块,不需要重新设计PCB板,提升了产品的场景适配能力,可覆盖不同精度等级、不同功能需求的电能计量场景。
