12V圆柱式高音蜂鸣扬声器结构设计

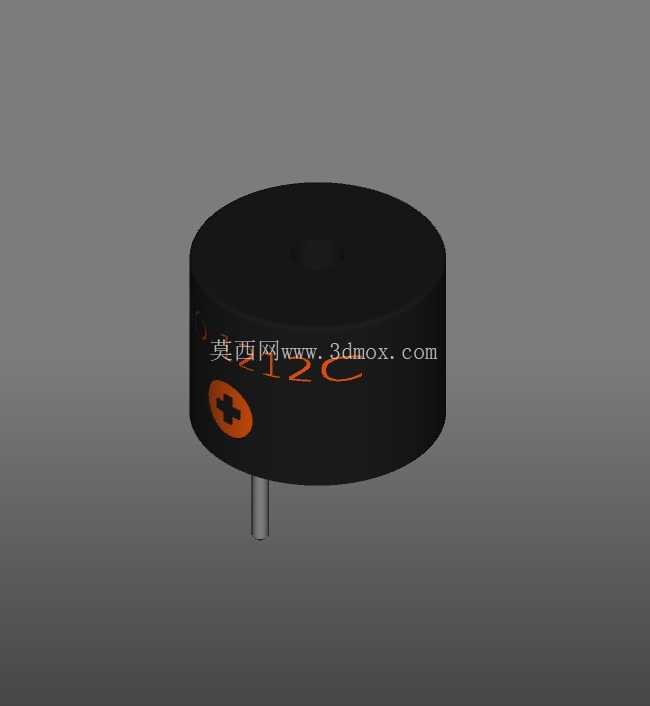

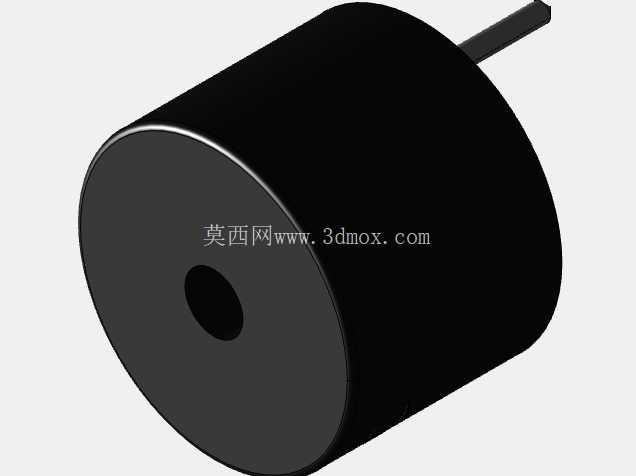

　　这款圆柱式发声器件的三维建模，完全参照实物测绘的尺寸边界搭建，整体采用矮圆柱主体加单引脚出线的结构，主体直径与高度比例控制在适配多数PCB板载安装的区间，安装时仅需预留对应直径的圆形沉台空间，单引脚可直接插入PCB对应焊盘完成焊接固定，无需额外设计卡扣或螺丝固定位，适配自动化波峰焊生产流程，能大幅降低产线装配的工时消耗。从实际应用场景来看，这类器件常被集成在小型工控板卡、家电控制模块、车载提示单元中，承担故障报警、操作反馈、状态提示的发声功能，12V的额定工作电压可直接适配多数低压直流控制回路，无需额外增设分压电路，减少外围元件的排布空间占用。

　　建模过程中优先还原了器件的外形公差控制逻辑，主体圆柱的外圆公差按照民用电子元件通用的IT12级精度设定，引脚的直径与伸出长度严格匹配常规焊盘的孔径设计，避免出现装配干涉问题；主体侧面的极性标识做了凸起建模，还原实物的防呆设计逻辑，生产组装时作业人员可直接通过标识快速判断引脚极性，降低反接报废的概率。从功能实现的结构逻辑来看，器件内部的磁路腔体在建模时预留了对应的壁厚空间，外壳采用ABS阻燃材质的壁厚设定，既满足结构强度要求，也不会因壁厚过薄导致注塑成型时出现缩水缺陷，同时腔体的容积匹配高音发声的谐振需求，能保证蜂鸣提示音的穿透性，在嘈杂的工业设备运行环境中也能清晰传递提示信号。

　　在安装边界的适配设计上，模型的底部平面做了平整度约束，可直接贴合PCB板面焊接，引脚的位置设置在圆柱主体的圆心偏置位置，既满足极性区分的需求，也不会占用周边过多的板上空间，周边元件可在距离圆柱外圆2mm的范围外排布，大幅提升PCB板的空间利用率。不同于常规方形蜂鸣器的结构，圆柱外形的设计可减少注塑成型时的应力集中问题，外壳的抗跌落性能更优，在车载、户外工控等存在振动冲击的使用场景下，外壳开裂的失效概率更低；同时圆柱外形的出声一致性更好，不会因方形边角的结构反射导致特定方向的声压衰减，各个方向的提示音音量更均匀。

　　建模时对表面的字符标识做了凹陷处理，还原实物丝印的工艺效果，在做整机装配干涉检查时，可直接验证外壳标识是否会被周边结构件遮挡，提前优化结构排布，避免后期开模后出现标识被遮挡的问题。针对磁传感器的集成适配需求，模型内部预留了磁敏元件的安装空间，可根据实际功能需求集成磁触发报警逻辑，当周边磁场达到阈值时触发蜂鸣提示，适配门禁、安防检测类设备的使用需求，无需额外单独设置磁检测元件的安装位，进一步压缩整机的结构空间。
