电源变压器用短角接线端子结构设计

　　在电源变压器的整机装配与电气连接环节，接线端子是实现绕组出线端与外部电路可靠导通、同时保障机械固定强度的核心连接件，本次呈现的短角端子，正是针对小功率电源变压器安装空间受限场景开发的专用连接部件。从实际应用场景来看，这类短角端子多用于桌面式电源适配器、小型工控电源模块、板载式隔离变压器等产品中，这类产品的内部装配空间通常被绕组、绝缘骨架、整流滤波元件挤压得十分紧凑，常规长引脚接线端子不仅会占用过多纵向安装空间，还容易在灌封、组装过程中与周边元件发生干涉，短角结构的设计初衷正是为了压缩安装高度，适配薄型化、小型化的变压器产品布局。

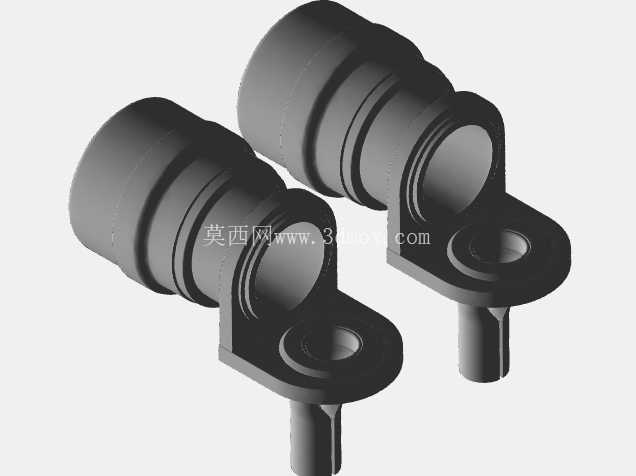

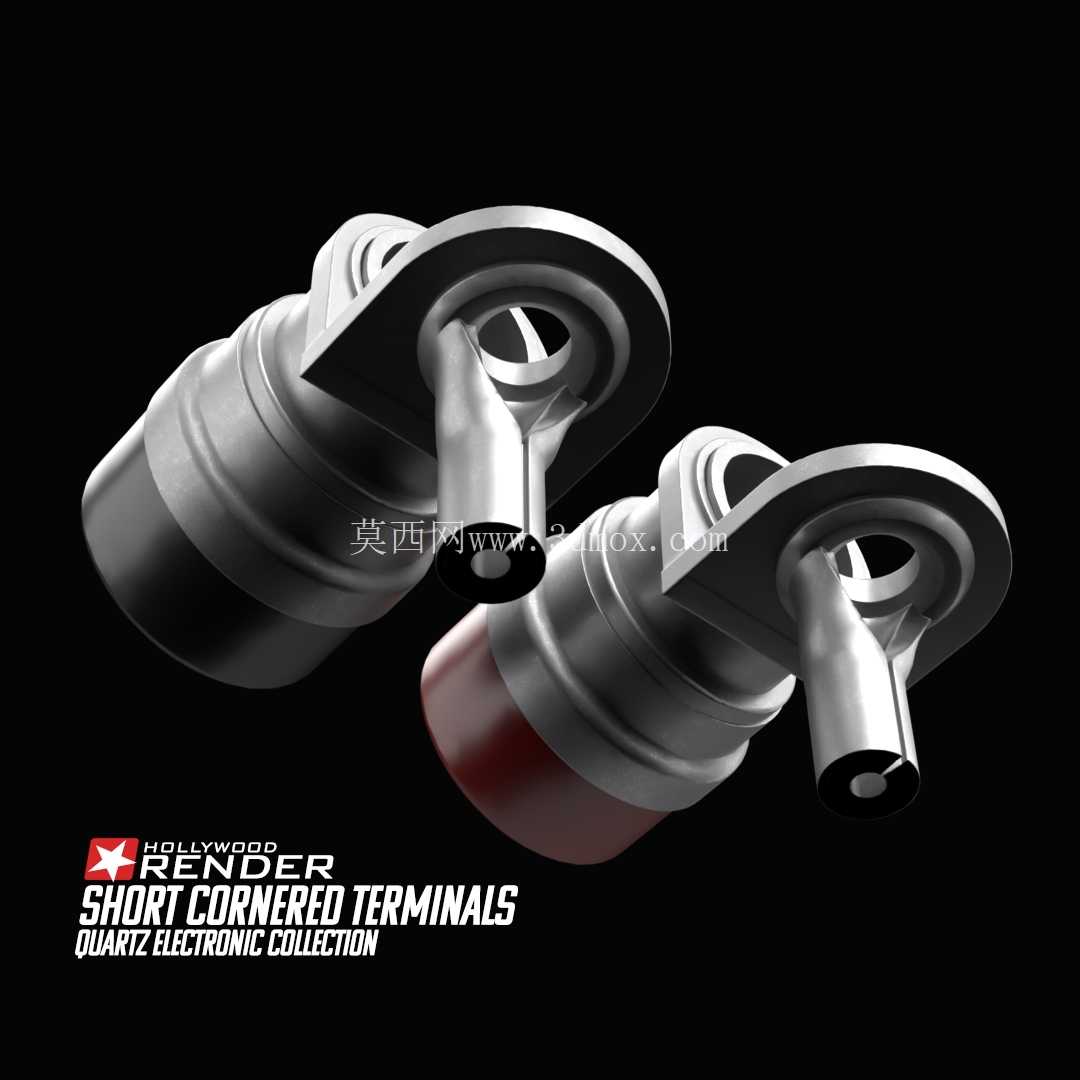

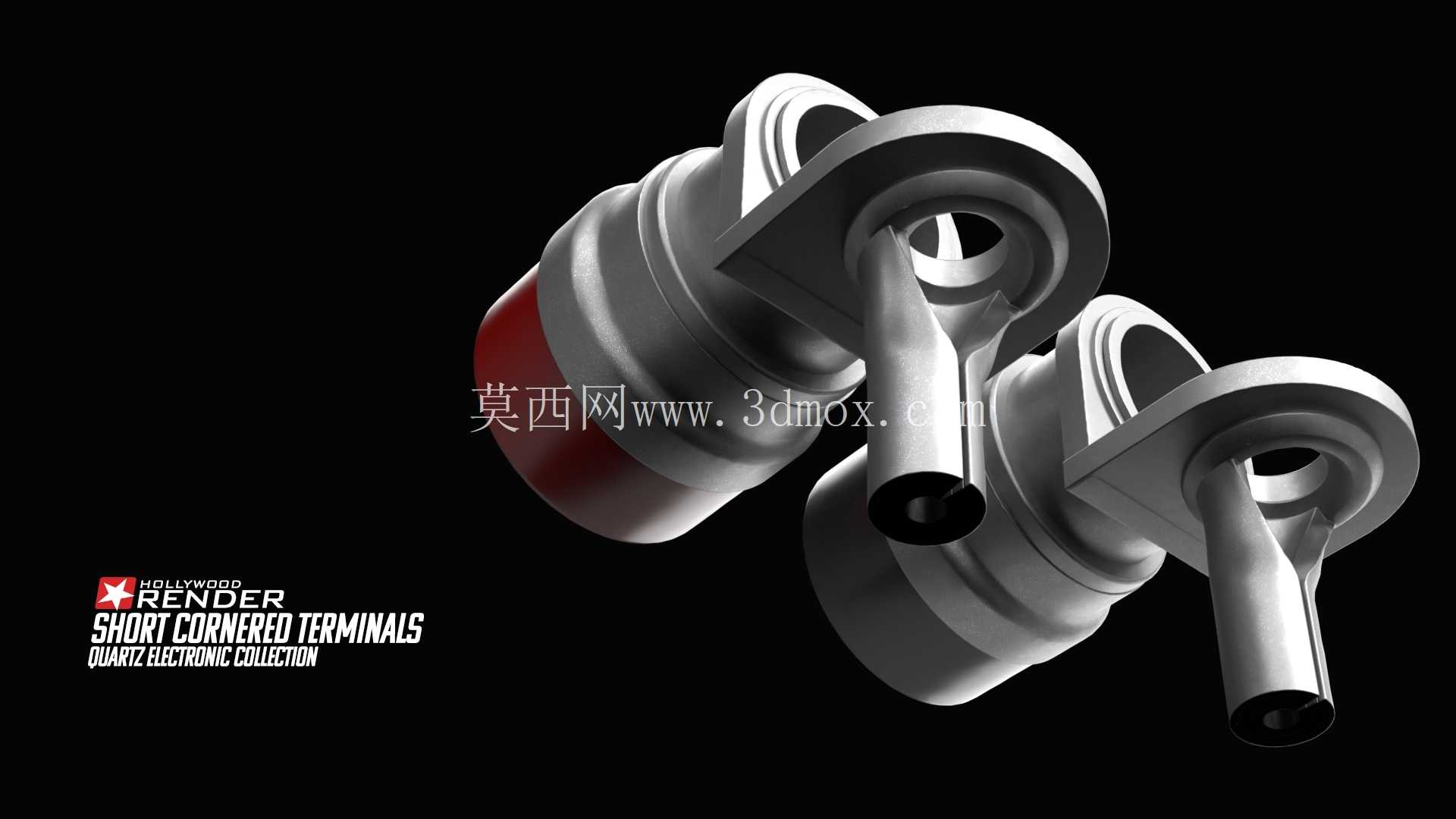

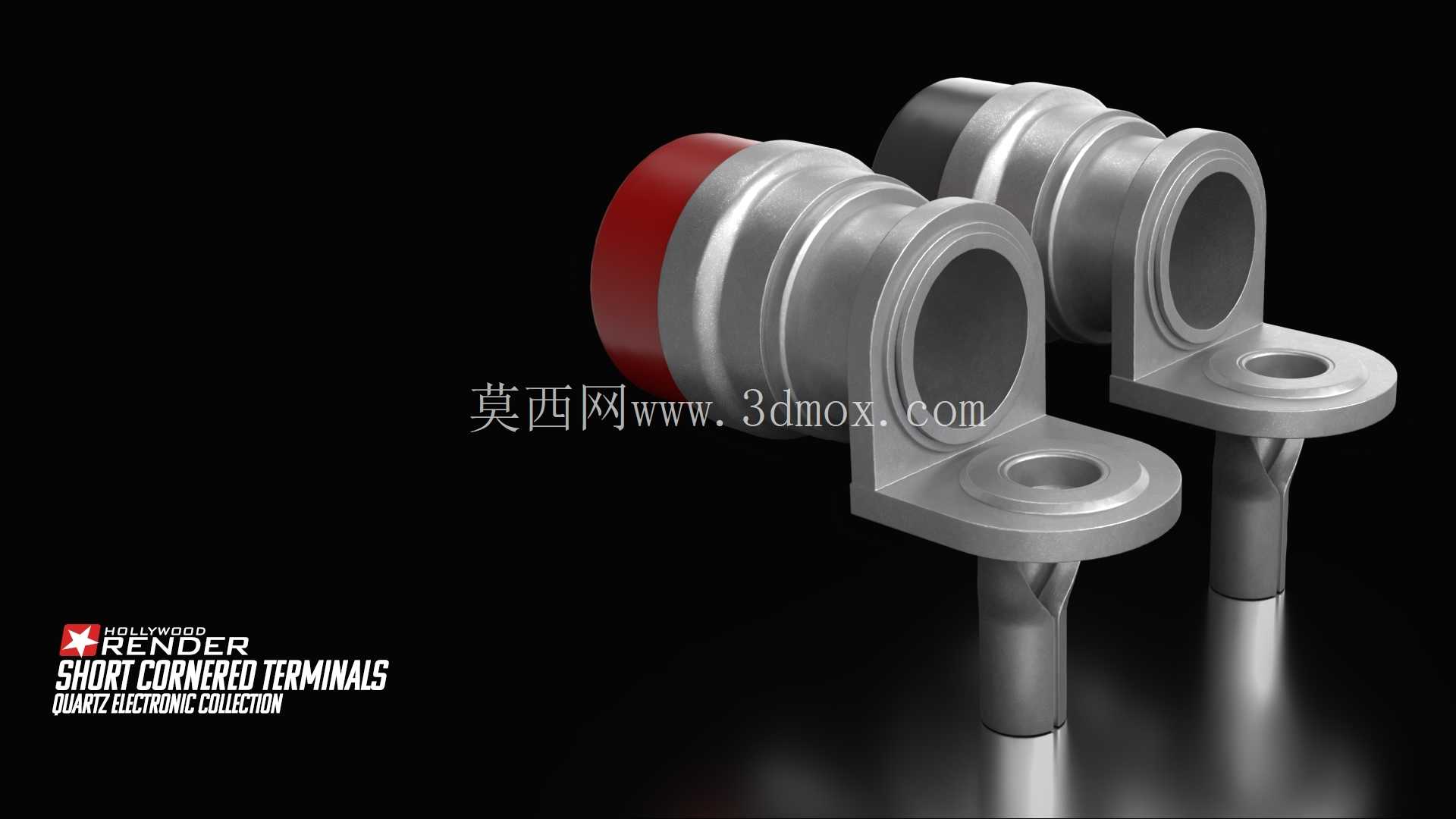

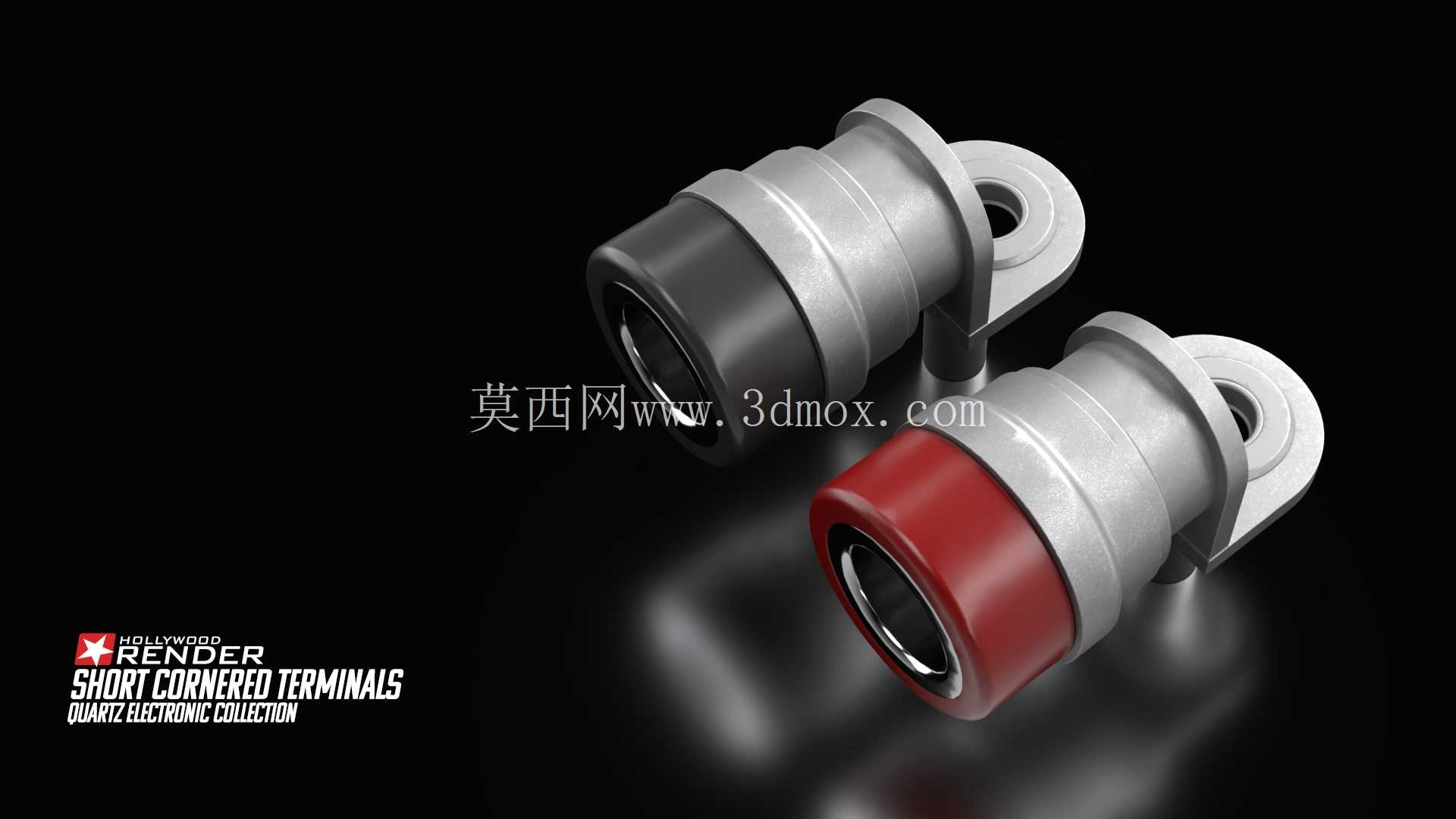

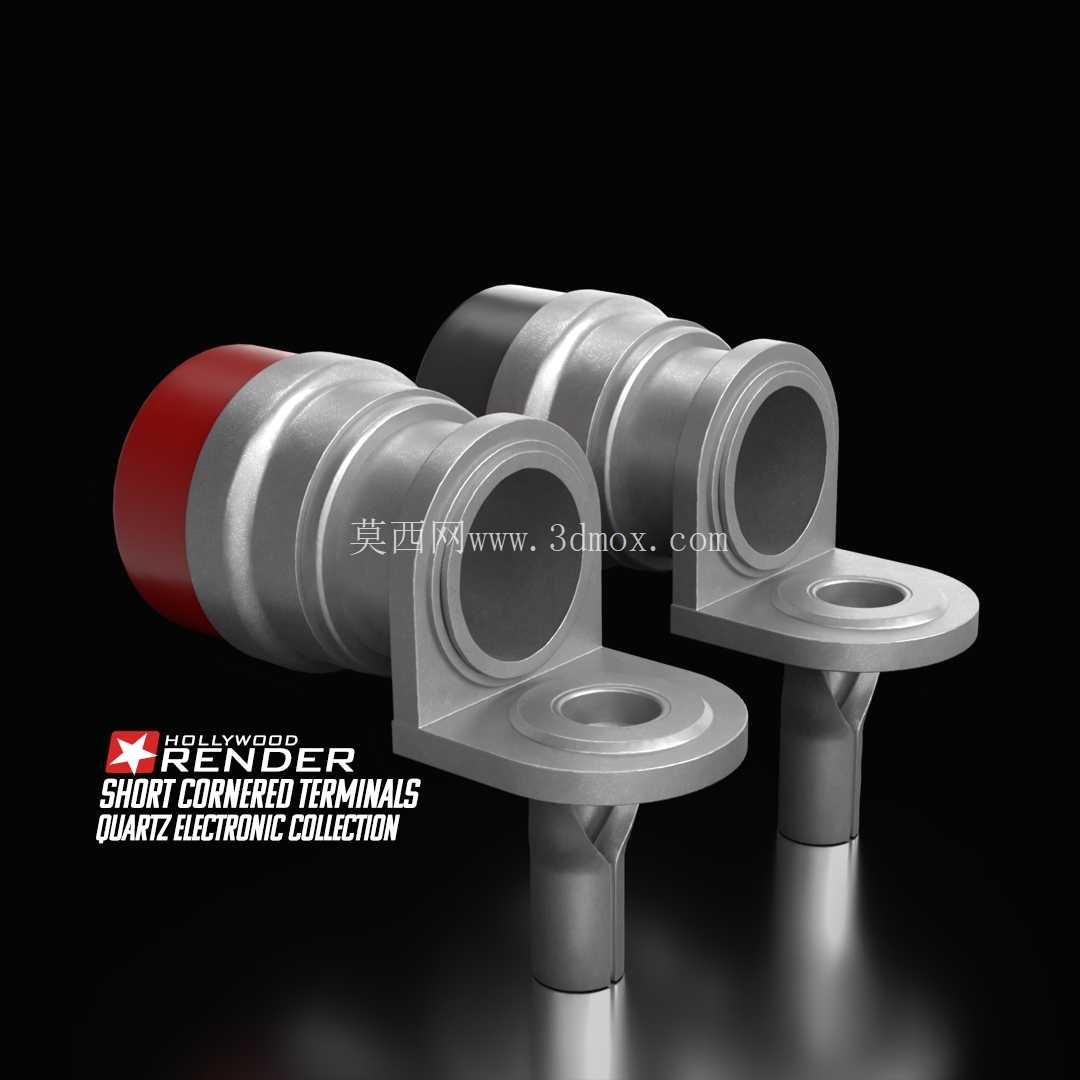

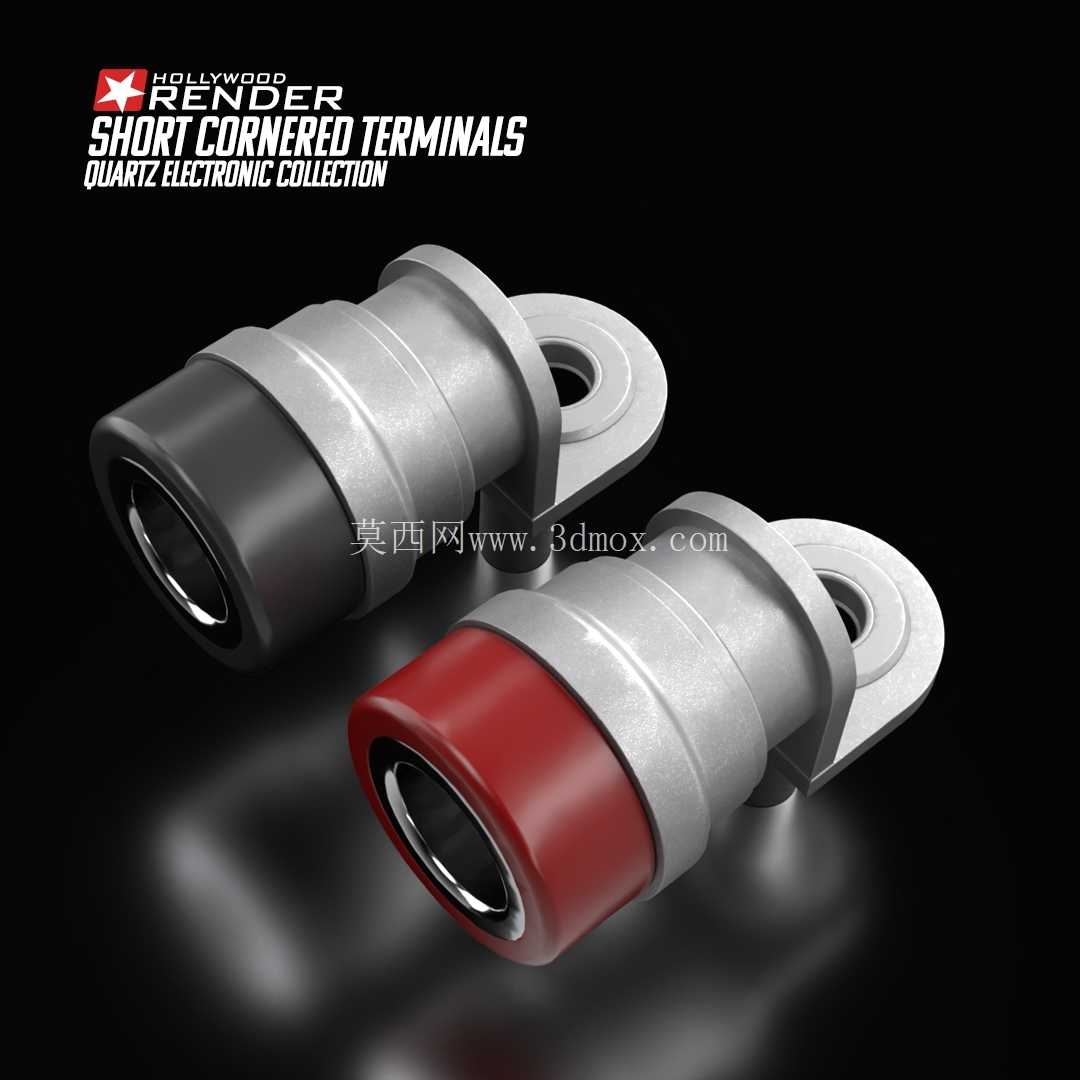

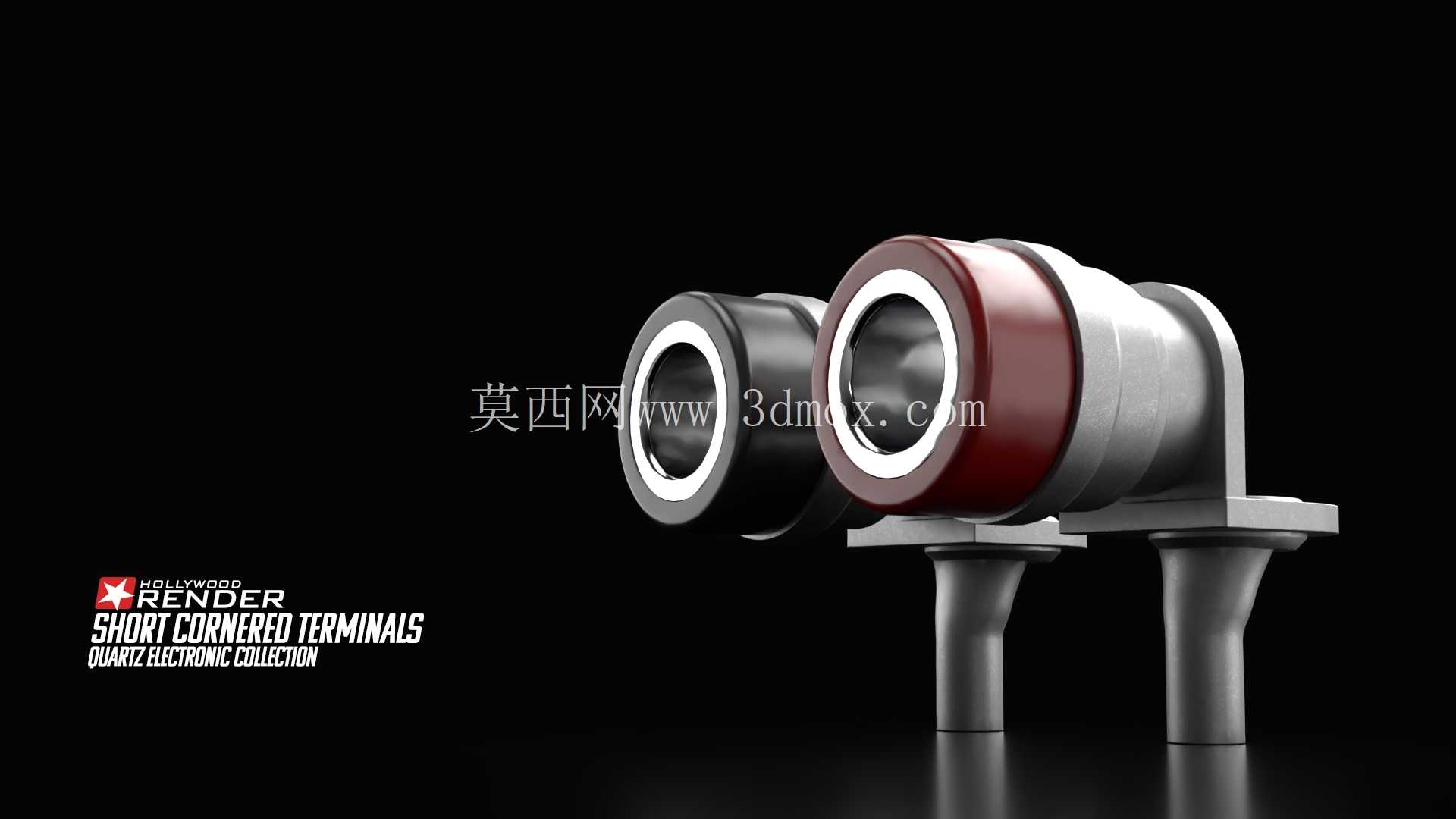

　　从产品功能特性层面分析，该端子采用一体化金属切削成型结构，主体导通部分为空心圆柱腔体，腔体内部用于承接变压器绕组的引出线头，可通过压接、搪锡两种工艺实现与漆包线的可靠连接，避免多股漆包线散丝、虚接带来的接触电阻过大问题；端子侧边延伸出带安装孔的固定法兰，法兰面与端子主体轴线垂直，安装孔可穿过M3规格的固定螺钉，将端子牢牢锁定在变压器的绝缘骨架或者设备的绝缘安装板上，相比直插式无固定端子，这种带法兰的结构能承受更大的接线拉扯力，在设备运输、日常维护插拔接线时，不会出现端子歪斜、脱落导致的电路断路故障。端子一端的红色标识段为绝缘防护套，采用耐温125℃的硅橡胶材质，套在端子与绕组引线的连接位置，既可以避免裸露的金属连接点与周边金属构件发生短路，也能在变压器长期工作发热的环境下，维持绝缘性能不发生衰减，适配电源变压器长期工作时的温升环境。

　　在设计思路的考量上，这款短角端子的结构参数完全围绕电源变压器的实际装配公差做匹配：端子主体的圆柱外径控制在8mm，刚好适配常规小型变压器骨架上预留的10mm安装过孔，单边1mm的间隙既可以抵消骨架注塑成型的收缩公差，也能给安装时的对位调整留出余量；法兰盘的厚度设置为2mm，在保障固定强度的前提下尽可能压缩轴向尺寸，法兰上的安装孔中心与端子主体端面的距离为6mm，这个尺寸是经过多轮装配验证得出的最优值——距离过近会导致螺钉安装时与端子腔体干涉，无法顺利拧入，距离过远则会增大端子整体的占用空间，违背短角结构的紧凑化设计初衷。端子的接线端开口做了0.5mm的倒角处理，方便工人在装配时快速将搪锡后的绕组线头插入腔体内部，提升流水线装配的作业效率；端子底部的短插脚长度仅为5mm，插入安装板对应的定位孔后，不会穿透安装板触碰背面的布线层，避免了额外的绝缘处理工序。

　　从安装边界的约束条件来看，使用该端子时需要注意几个核心尺寸配合：首先是安装板的厚度适配范围在1.5mm-2mm之间，过薄的安装板会导致插脚穿出后剩余长度不足，无法通过搪锡固定，过厚的安装板则会让法兰面无法与安装板完全贴合，固定螺钉拧紧后会导致端子主体发生倾斜，影响接线的同轴度；其次是两个相邻端子的中心距需要保持在15mm以上，这个间距可以满足AC220V电压等级下的电气间隙要求，避免高压端之间发生飞弧、击穿问题；端子的法兰面与周边元件的最小安全距离为3mm，这个距离既可以预留出螺钉拧紧时的扳手操作空间，也能避免周边发热元件直接烘烤端子上的绝缘护套，延长绝缘件的使用寿命。在导电性能的匹配上，该端子采用H62黄铜作为基材，表面做镀锡处理，接触电阻可控制在0.5mΩ以下，能够承载最大10A的持续工作电流，完全覆盖100W以内小功率电源变压器的载流需求，不会因为端子自身的发热导致变压器整体温升超标。

　　实际装配过程中，这类短角端子的压接工序需要匹配对应的六角压接模具，压接位置选在端子腔体的中段，压接后的变形量控制在原直径的15%-20%，既可以保证漆包线与端子内壁的紧密贴合，也不会因为压接过猛导致腔体开裂、漆包线被压断。在做绝缘耐压测试时，端子与变压器铁芯之间需要承受AC1500V/1min的耐压测试无击穿，这就要求安装时端子的金属部分不能与铁芯、安装支架等接地构件发生意外接触，法兰面与安装板之间可以根据绝缘需求添加0.2mm厚的青稞纸垫片，进一步提升绝缘可靠性。相比传统的焊片式接线端子，这种短角一体化端子的零件数量更少，不需要额外配置固定铆钉、绝缘垫圈等辅件，能够有效减少BOM清单的物料种类，降低供应链管理成本与装配工时，在批量生产的小型电源变压器产品中具备很高的应用价值。
