基于DS1307的I2C接口实时时钟模块

　　在嵌入式硬件开发、工业控制终端、小型物联网采集节点的设计过程中，掉电后仍能维持精准计时的实时时钟单元是很多系统的标配外设，这款集成DS1307时钟芯片、AT24C32存储芯片与可充电后备电池的时钟模块，就是针对这类场景设计的标准化功能外设。从实际工程应用的角度看，这类模块常被嵌入到工业数据采集终端里，为每一条采集到的温湿度、电压电流、设备状态数据打上精准的时间戳，方便后续做数据溯源、故障时序分析；也会被用到小型智能家电的定时控制单元中，支撑预约开关机、周期运行这类依赖时间基准的功能；在学生做电子课程设计、创客搭建开源硬件项目时，这类模块也因为接口简单、外围元件集成度高，被频繁选用，不需要再额外搭建复杂的时钟外围电路。

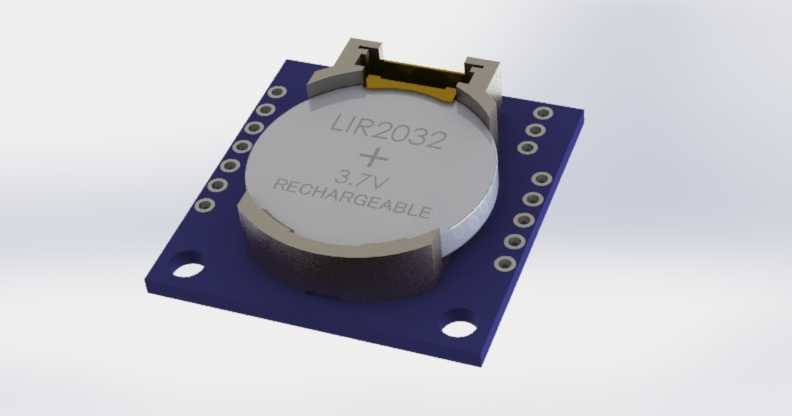

　　从功能特性上看，模块采用标准I2C通讯接口，仅需要SDA、SCL两根信号线就能完成和主控单元的通讯，接口电平兼容常用的3.3V与5V主控系统，不需要额外做电平转换电路，能直接对接STM32、Arduino、51单片机等各类主流主控板。板载的AT24C32是容量32Kbit的EEPROM存储芯片，可以用来存储设备配置参数、校准系数这类掉电不能丢失的小容量数据，和时钟芯片共用I2C总线，不会额外占用主控的IO资源。板载的LIR2032可充电纽扣电池，在主电源正常供电时会自动进入涓流充电状态，主电源掉电后自动切换到电池供电模式，维持时钟芯片的持续走时，不需要频繁更换后备电池，相比不可充电的CR系列纽扣电池，长期使用的维护成本更低。模块板上还预留了SQ方波输出引脚，可以输出固定频率的方波信号，给主控系统提供外部时钟源或者定时触发信号，VCC、GND、SDA、SCL引脚都做了丝印标注，焊接和接线时不容易出现接反的问题。

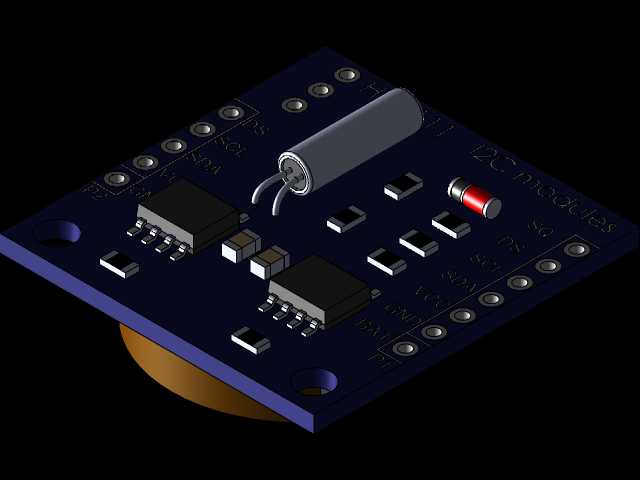

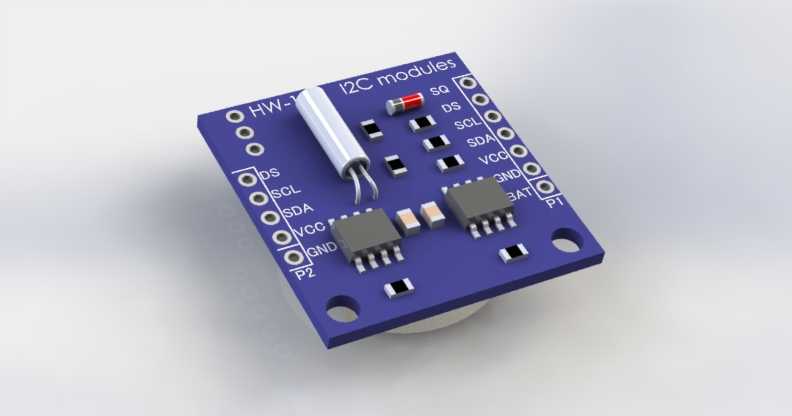

　　从设计思路上看，整个模块采用双层紫色阻焊PCB板设计，所有外围元件都做了板载集成，包括时钟芯片的匹配晶振、I2C总线上拉电阻、电源指示LED、充电限流电阻，用户拿到模块后不需要额外焊接任何元件，只要通过排针把接口和主控板连接就能直接使用。PCB板的外形做了规整的矩形设计，四个角预留了标准直径的安装固定孔，既可以用铜柱把模块固定在设备外壳的安装柱上，也可以直接插在面包板上做原型验证，安装方式灵活。元件布局上把体积较大的晶振、后备电池放在PCB板的一侧，接口排针统一布置在板边，信号流向清晰，焊接加工的时候不容易出现元件干涉，后期如果需要更换晶振或者电池，也有足够的操作空间，不会因为周边元件太密集导致维修困难。电源回路做了合理的铺地处理，晶振周边做了包地设计，减少外界电磁干扰对时钟走时精度的影响，I2C总线的上拉电阻阻值选配合适，既能保证总线信号的上升沿速率，也不会造成过多的功耗浪费。

　　从安装边界与尺寸适配的角度看，模块的整体长宽尺寸控制在常用的小型功能模块标准范围内，板厚采用常规1.6mm的PCB板材，排针采用标准2.54mm间距，和通用的洞洞板、面包板孔距完全匹配，不需要定制特殊的连接座。安装孔的位置避开了板上的元件焊盘，用M2规格的螺丝就能完成固定，模块最高的元件是板载的纽扣电池座，整体高度不超过10mm，嵌入到小型设备外壳内部时，不会因为元件高度过高导致外壳合盖困难。在做结构设计预留安装空间时，只需要在PCB轮廓的基础上，周边预留2mm的接线操作空间，高度方向预留12mm的净空，就能满足模块的安装与接线需求，不会和设备内部的其他电路板、结构件产生干涉。模块的电源输入范围适配常用的嵌入式系统供电电压，主电源供电时的功耗极低，电池供电模式下的走时功耗只有微安级别，一颗充满电的LIR2032电池可以支撑模块连续走时数月，即使设备长期处于掉电存储状态，再次上电时也不需要重新校准时间。

　　在实际选型使用时，需要注意模块的I2C地址是固定的，同一个I2C总线上挂载多个同类型模块时需要注意地址冲突问题，另外晶振的精度会直接影响时钟的走时误差，板载的常规晶振可以满足普通民用、工业常规场景的计时需求，如果是对走时精度要求极高的场景，可以更换高精度的温补晶振来降低累计误差。模块的电池充电回路设计了限流保护，不会因为充电电流过大损坏电池，长期使用的可靠性更高，相比自己用分立元件搭建时钟电路，采用这种集成化的模块可以大幅缩短硬件开发周期，减少外围电路调试的工作量，也能降低因为布线不合理、元件参数选的不对导致的时钟走时不准、掉电不保存这类常见问题。
