ACDC5V700mA降压电源模块结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:902785
  • ACDC5V700mA降压电源模块结构设计
  • ACDC5V700mA降压电源模块结构设计
  • ACDC5V700mA降压电源模块结构设计
  • ACDC5V700mA降压电源模块结构设计

  这款AC-DC降压电源模块的结构设计,完全围绕小功率低压供电场景的实际安装需求展开,在工业控制板卡配套、小型物联网终端供电、民用小家电低压供电、工控辅助回路取电这类场景里,这类小体积隔离降压模块的使用频率极高,很多设备内部没有多余空间布置独立的开关电源仓,就需要这类直焊式的板载模块直接集成在主控PCB上,完成高压交流到低压直流的隔离转换。

  从实际功能逻辑来看,模块核心是完成宽范围交流输入到稳定5V直流输出的转换,输入端兼容常规市电的全电压范围,同时也支持高压直流输入,覆盖了大部分工业现场、民用场景的取电条件,不需要额外增加前端调压电路,输出端稳定在5V电压等级,3.5W的额定输出功率可以满足大部分小功率主控板、传感器模组、通讯模块的供电需求,-20到60℃的工作温度区间,也能适配普通室内机柜、户外简易设备仓的常规温度环境,不需要额外增加散热结构就能稳定运行。

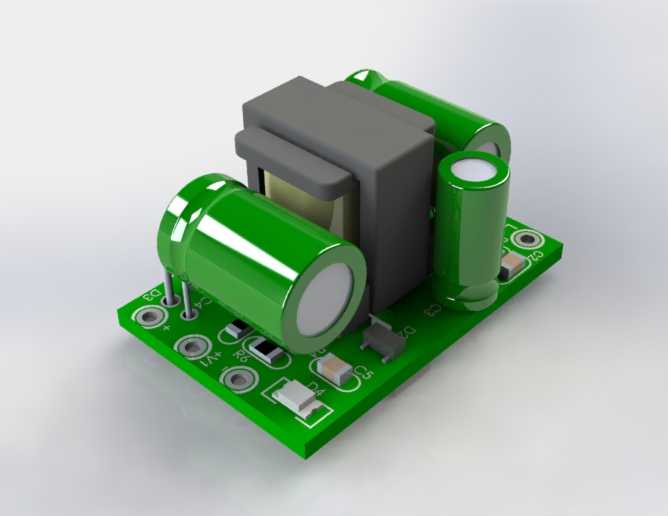

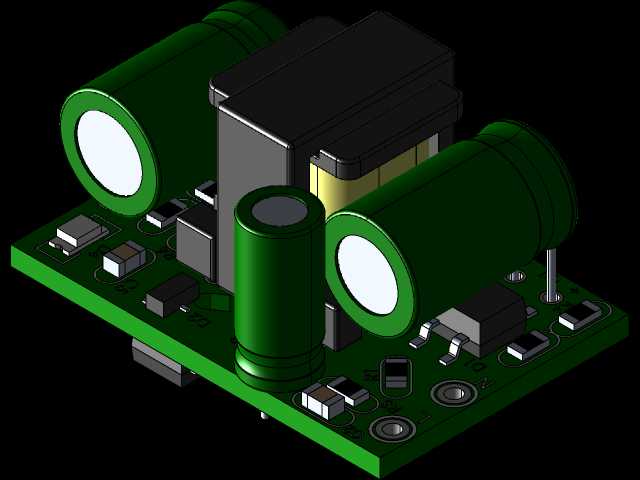

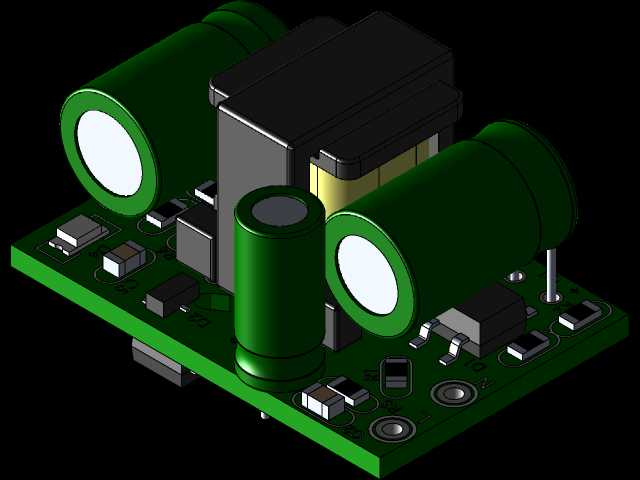

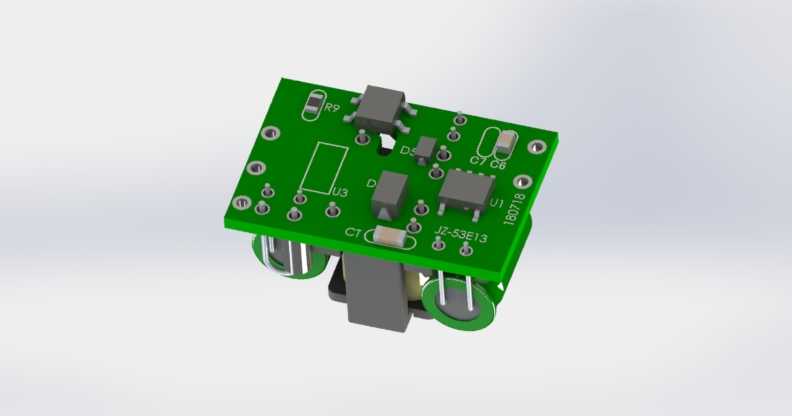

  设计思路上完全遵循板载直焊元件的布局逻辑,PCB采用绿色阻焊的玻纤板基材,所有元件均布置在PCB单面,背面预留平整焊接面,适配波峰焊、手工焊的常规加工工艺。核心的隔离变压器布置在PCB中部靠后的位置,作为模块里高度最高的元件,居中布置可以平衡整个模块的重心,避免焊接后出现元件歪斜的情况,同时变压器的引脚直接穿过PCB焊盘,焊接后可以提供足够的结构强度,减少运输、震动过程中元件脱落的风险。输入端的高压滤波电解电容采用大体积长寿命规格,布置在PCB左侧靠近输入焊盘的位置,缩短高压走线的长度,减少高压回路的电磁辐射,输出端的滤波电容采用小体积低ESR规格,布置在右侧靠近输出焊盘的位置,尽可能缩短输出滤波回路的走线长度,降低输出纹波。整流桥、稳压芯片、贴片电阻电容等小功率元件全部布置在变压器周边的空余PCB区域,元件之间预留足够的电气安全间距,满足高压低压之间的爬电距离要求,避免高压击穿引发安全问题。PCB边缘预留的两个安装固定孔,既可以在作为独立模块使用时通过铜柱固定在设备壳体上,也可以在集成到主控板时作为定位孔,配合SMT贴片加工的定位需求,焊盘位置采用大尺寸露铜设计,既方便焊接,也能在大电流通过时提供更好的载流能力,减少焊盘发热。

  安装边界方面,整个模块的外形尺寸适配常规小功率电源模块的通用安装空间,最高元件的高度控制在常规板载元件的高度范围内,不会和设备内部的其他结构件、外壳产生干涉,输入输出焊盘采用标准间距设计,既可以直接焊接导线作为独立模块使用,也可以预留排针焊位,通过排针插接到母板上,方便后期维护更换。元件选型上全部采用工业级常规物料,没有特殊定制元件,生产加工时不需要特殊工艺,常规SMT加手焊流程就能完成组装,后期维修替换也很方便。布局时特意将高压输入区域和低压输出区域在PCB上做了物理分隔,高压走线全部做加宽处理,露铜位置增加阻焊开窗的安全距离,避免生产、维修过程中误触高压引发危险,同时整个模块的电磁兼容设计也考虑到了周边敏感元件的影响,变压器的磁芯方向做了优化,减少对外的电磁辐射,避免干扰周边的传感器、通讯芯片正常工作。

  在实际选型使用时,这类模块不需要额外增加外围元件,只要在输入端接上对应电压的交流或者直流电源,输出端就能得到稳定的5V直流电压,不需要复杂的调试,非常适合快速原型开发、小批量设备生产时使用,结构设计上的通用性也让它可以适配不同的安装场景,不管是嵌入式集成在设备内部,还是作为独立模块外接使用,都能满足安装固定的要求,PCB上预留的丝印标识清晰标注了输入输出的极性、参数,避免安装时出现接反的问题,每个元件的位置都经过排布优化,在有限的PCB面积内放下所有功能元件的同时,保证了足够的电气安全距离和散热空间,长时间满负载运行时,变压器和电容的温升都控制在元件允许的范围内,不会因为过热导致元件寿命缩短。
