外啮合齿轮式流体输送泵三维结构模型

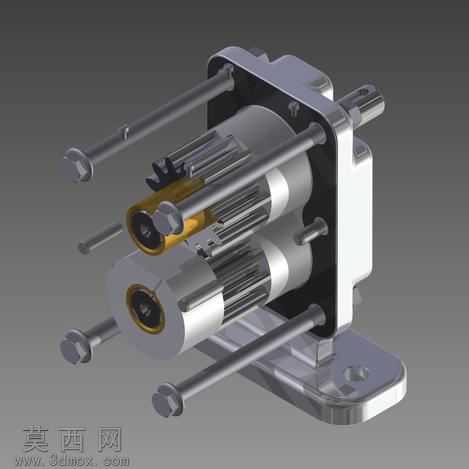

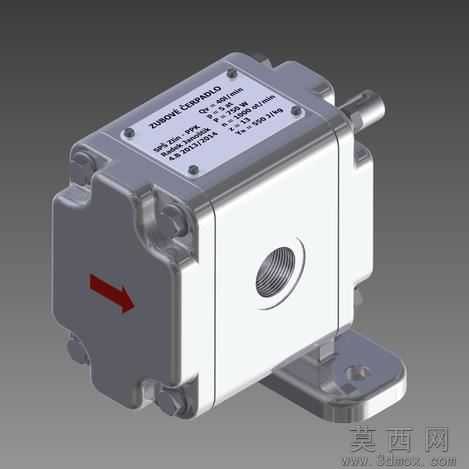

本模型为外啮合齿轮式流体输送泵的完整三维建模成果，建模过程严格遵循容积式泵的结构设计逻辑，首先通过基准面定位完成泵体主壳体的轮廓草绘，采用拉伸、切除特征构建出壳体的内腔容腔、进出油口螺纹接口以及底部安装支座的定位孔结构，保证壳体壁厚均匀，满足承压工况下的结构强度要求。建模阶段对齿轮副进行了精准参数化设计，依据给定的齿数参数完成主动齿轮、从动齿轮的齿廓渐开线绘制，通过阵列特征完成全部轮齿构建，同时保证齿轮啮合间隙控制在合理范围内，还原容积式泵通过轮齿啮合变化实现容积改变输送流体的核心工作原理。端盖部分采用螺栓连接结构建模，精准还原了端盖与壳体的密封面结构、螺栓孔的定位分布，同时在端盖表面预留了参数标识铭牌的安装区域，还原实物的标识设计细节。进出油口采用内螺纹接口结构建模，匹配标准管螺纹参数，保证接口的通用性；伸出端的主动轴做了轴径阶梯变化设计，预留了密封件安装位置与动力输入连接段，还原实际泵体的动力输入结构。材质渲染阶段，泵体主壳体采用银灰色金属哑光材质模拟铸铝壳体的表面质感，端盖螺栓采用亮面金属材质还原标准紧固件的外观，进出油口内壁做了深色金属质感处理模拟流体通道的加工表面，铭牌区域采用白色哑光材质搭配黑色文字标识，清晰标注泵体的性能参数信息，安装支座做了磨砂金属质感处理，还原铸件的表面肌理。模型整体结构完整还原了齿轮泵的核心组成：壳体容腔、啮合齿轮副、密封端盖、动力输入轴、安装支座、连接紧固件，各部件的装配关系清晰，可直观展示齿轮泵工作时流体从进油口进入、随齿轮转动沿壳体内壁输送至出油口排出的完整流程，结构设计兼顾了工作原理展示与实际工业产品的结构合理性，可用于液压系统原理演示、泵类结构教学以及相关设备的配套选型参考。
