单级斜齿圆柱齿轮箱精密三维结构设计

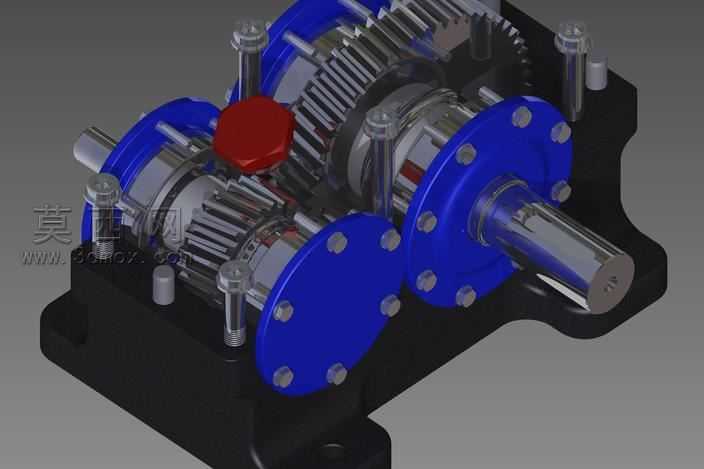

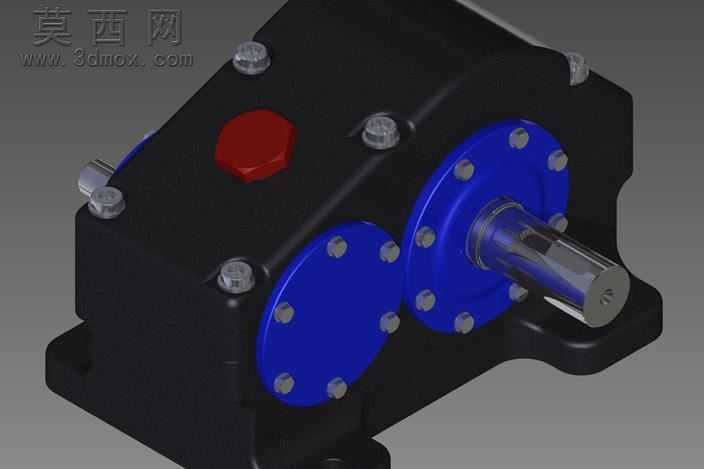

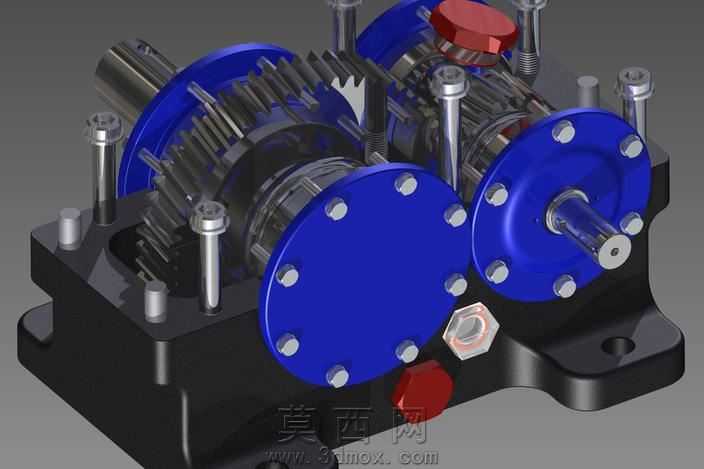

本齿轮箱三维模型采用专业三维建模软件完成全参数化设计，整体为卧式单级斜齿圆柱齿轮传动结构，建模过程严格遵循机械设计标准规范，对每一处结构细节都做了精准还原。模型首先完成传动核心参数的匹配设定，传动比设定为2.59，法向模数取4毫米，小齿轮齿数22、大齿轮齿数57，斜齿轮螺旋角设定为9度，齿宽参数为40毫米，所有齿轮参数经过啮合校验，确保传动过程平稳无干涉。建模阶段先完成齿轮的参数化齿廓生成，通过渐开线方程精准绘制齿形曲线，经拉伸、阵列完成轮齿结构，再对轴类零件做阶梯轴结构设计，匹配轴承安装位、轴肩定位结构、键槽传动结构，保证轴系零件的装配定位精度。箱体部分采用剖分式铸造箱体结构设计，建模时还原了箱座与箱盖的连接螺栓孔、定位销孔、观察油位的油标孔、顶部的注油螺塞孔、底部的放油螺塞结构，同时对箱体的安装底座、加强筋结构做了细节刻画，保证箱体的刚性表现。渲染阶段为不同零件匹配了对应材质，箱体主体采用哑光黑色铸铁材质，端盖与轴承盖采用亮蓝色金属烤漆材质，紧固螺栓、输入输出轴采用银灰色金属钢材质，顶部注油螺塞采用红色工程塑料材质，不同材质的质感区分清晰，直观呈现各部件的功能分区。装配过程严格按照实际装配流程完成约束，先将轴系组件与轴承、齿轮完成子装配，再装入箱座内腔，扣合箱盖后完成螺栓紧固，最后装配端盖、密封件、紧固件，所有装配约束符合实际机械装配逻辑，可清晰展示齿轮箱内部的传动结构与外部的安装连接结构，完整还原了工业用齿轮箱的真实结构形态，可用于机械结构教学、传动方案演示、产品设计参考等场景。
