Nema17规格42HS48步进电机结构设计

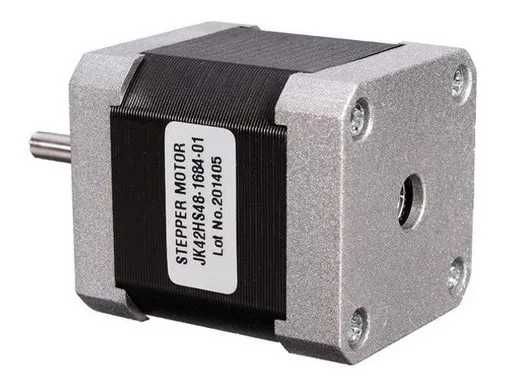

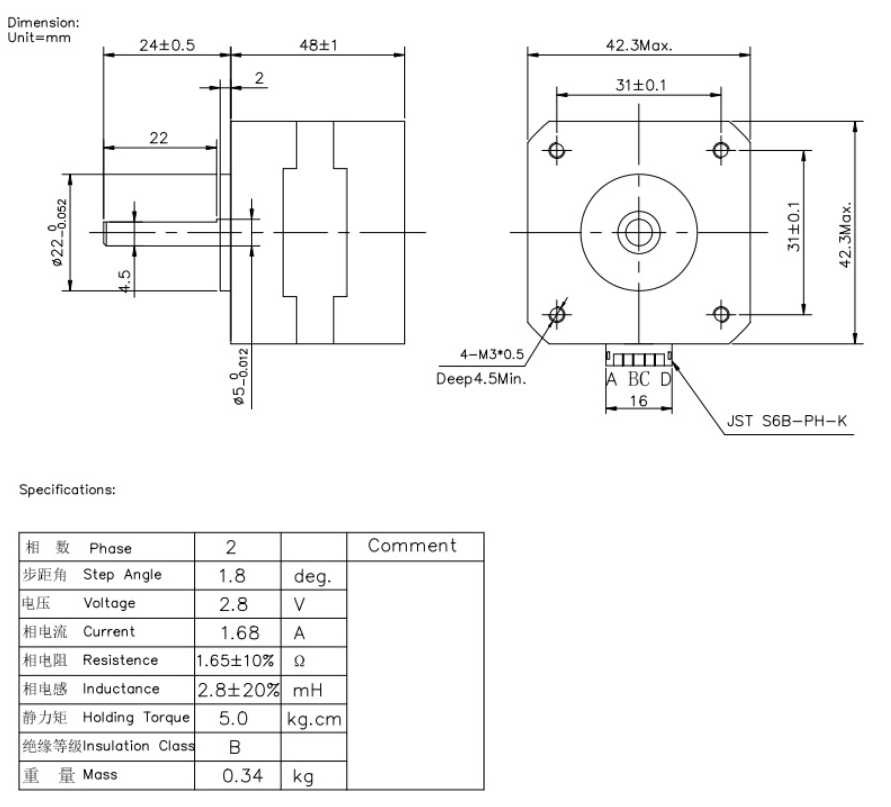

　　在桌面级3D打印机、小型数控雕刻机、自动化点胶工位这类对安装空间有严格限制的轻载自动化设备里，Nema17规格的42系列步进电机一直是应用占比极高的执行元件，本次呈现的42HS48-1684型号步进电机，就是针对这类中小扭矩需求场景做的结构设计。从实际选型适配的角度看，这类电机的安装边界完全遵循Nema17标准的安装规范，法兰端面为42mm见方的正方形结构，四个安装孔的中心距统一为31mm，适配M3规格的安装螺丝，轴伸端采用标准5mm直径的D型切削轴，能直接匹配市面上绝大多数的同步轮、联轴器、小型行星减速箱，不需要额外做轴径转接或者安装孔位的二次加工，能大幅缩短设备组装阶段的机械适配周期。

　　从结构设计思路来看，这款电机的机身长度控制在48mm，是在扭矩输出和安装空间之间做的平衡选型：机身叠厚直接决定了电机的保持扭矩参数，48mm的叠厚能提供足够驱动轻载直线运动模组的扭矩，同时不会因为机身过长挤占设备内部的走线或者其他部件的安装空间，在桌面级设备的紧凑机架布局里，这个长度的电机既能装在X/Y轴的运动滑台后侧，也能适配Z轴的垂直安装场景，不会出现轴端负载和机架干涉的问题。电机的端盖采用压铸铝合金材质，表面做了哑光氧化处理，既保证了安装基准面的平面度要求，也能在设备长期运行过程中辅助定子部分散热，避免长时间高转速运行下的绕组温升过高导致扭矩衰减。

　　从实际功能特性来看，这类两相四线的步进电机，步距角为标准的1.8度，整步运行状态下每圈200个脉冲，搭配常规的A4988或者DRV8825步进驱动器就能实现16细分甚至更高的微步运行，能满足小型设备对运动精度的要求，比如3D打印机的挤出机构送料、雕刻机的主轴进给、小型传送带的定距输送，都能依靠这类电机实现稳定的位置控制。电机的出线端做了标准化的线序定义，绕组的电阻和电感参数匹配常规的低压直流驱动场景，用12V或者24V的直流供电就能正常工作，不需要额外配置高压驱动模块，非常适合桌面级民用设备、小型教学实验装置的电气配套。

　　在实际安装适配的时候需要注意，电机前端的轴伸长度有固定的尺寸边界，搭配同步轮的时候要保证轮体端面和电机端盖之间留出0.5-1mm的间隙，避免运行过程中轮体摩擦端盖造成额外的负载阻力；垂直安装使用的时候，要注意电机轴的径向负载不能超过规格上限，搭配丝杆传动的时候建议选用带支撑座的丝杆模组，避免径向力直接作用在电机内部的轴承上，缩短轴承的使用寿命。电机尾部的出轴位置预留了阻尼盘或者手轮的安装空间，在设备调试阶段可以直接手动转动轴端调整位置，不需要额外拆卸传动部件，这点在小型设备的现场调试环节非常实用。

　　从结构建模的细节来看，模型完整还原了电机端盖上的安装沉孔、轴伸端的D型切削平面、机身侧面的标签区域、尾部出线的结构特征，所有的安装尺寸都和实物保持一致，在做设备整体装配设计的时候，可以直接把这个模型导入装配体，用来校验安装孔位的对齐度、轴伸和传动部件的配合长度、电机机身和周边其他结构件的间隙，避免实际加工组装的时候出现干涉问题。比如在做3D打印机的挤出机安装座设计时，可以直接参照模型的端盖安装孔位做安装板的孔位布局，参照机身的外径尺寸设计安装座的抱紧结构，不需要反复测量实物尺寸，能有效提升结构设计的效率。另外模型也还原了端盖上的轴承定位台阶、机身定子部分的叠片结构特征，在做设备的运动仿真、整机渲染展示的时候，也能提供足够真实的外观细节，满足方案展示阶段的效果需求。
