Bourns10kΩ单圈套管安装旋转电位器

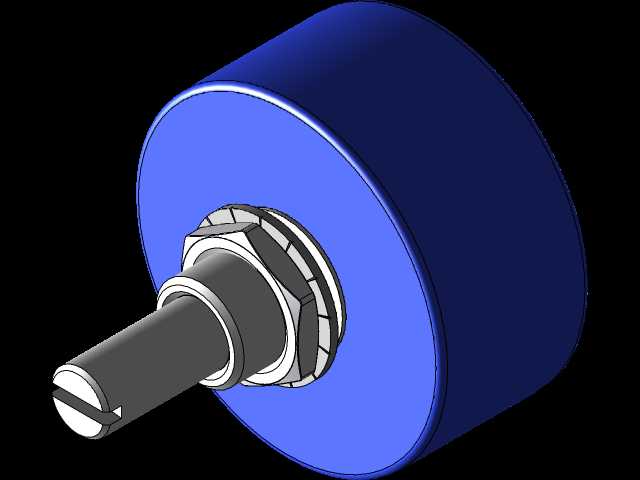

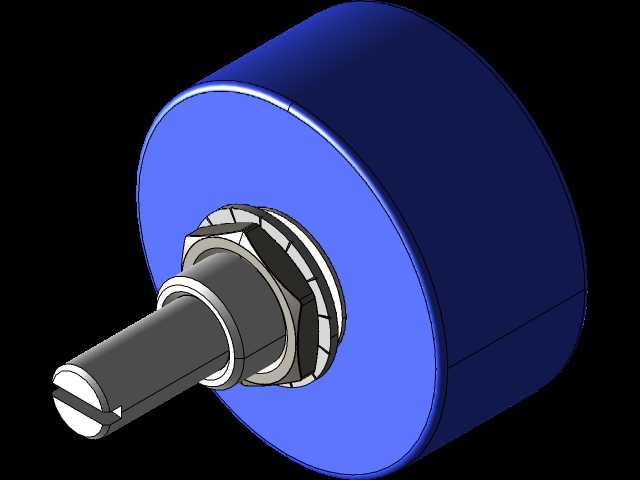

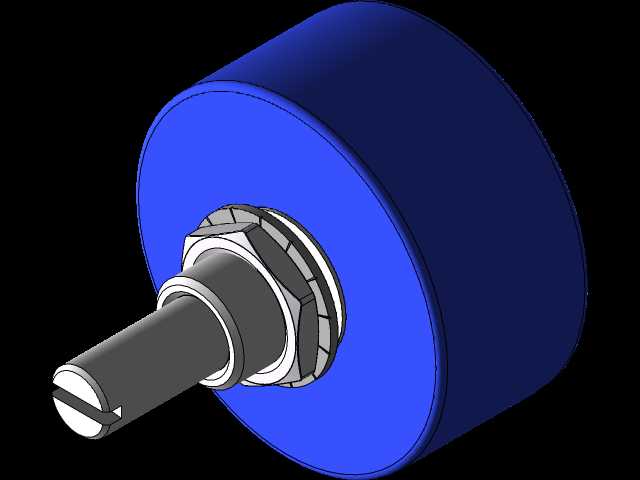

　　在工业控制板卡、测试仪器、音频调节设备、小型机电一体化装置的信号调节回路里，这类单圈旋转电位器是极为常见的被动调节元件，承担着分压、可变电阻限流、参数阈值校准的核心作用，很多设备出厂前的零点校准、量程微调，以及终端用户的工况参数适配，都需要依靠这类元件完成。这款10kΩ规格的产品采用套管式安装结构，设计阶段首先要考虑的是面板安装的适配性，轴伸端的一字槽结构适配标准一字螺丝刀调节，也可搭配塑料旋钮实现手动面板调节，轴套部分带锁紧螺母与防松垫片，安装时从面板正面穿入安装孔，背面通过六角螺母锁紧，能适配厚度1到5mm的常见设备面板，安装孔直径匹配标准6mm轴套尺寸，不需要额外做异形开孔加工，能大幅降低面板加工的工艺成本。

　　从功能特性上看，连续转动的单圈结构对应270度左右的有效调节角度，电阻变化线性度符合工业级元件标准，转动阻尼均匀，没有卡顿或跳变的手感，能保证调节过程中输出电压或电阻值的平滑变化，避免调节时出现信号跳变导致的设备误动作。主体的圆柱形封装结构采用绝缘阻燃材质，能满足电子设备内部的安规要求，引脚端的焊接区域做了加宽处理，既可以手工焊接到PCB板上，也能适配波峰焊的批量生产工艺，焊接时的耐热温度符合常规无铅焊接的工艺窗口，不会因为焊接高温导致内部电阻体损坏。

　　建模过程中需要重点还原几个关键的装配边界：首先是轴套的螺纹规格、锁紧螺母的对边尺寸，这直接关系到面板安装时的开孔大小和装配空间预留，很多新手建模时容易忽略螺母锁紧需要的扳手操作空间，导致实际装配时扳手无法卡入螺母，出现安装干涉；其次是轴伸的长度和直径，这部分要和选配的旋钮内孔尺寸匹配，轴端的一字槽深度、宽度也要准确还原，否则装配仿真时会出现螺丝刀无法插入调节的问题；最后是主体圆柱的外径和引脚的位置尺寸，这部分决定了PCB板上预留的安装空间和焊盘位置，如果尺寸偏差过大，会出现元件无法贴装到PCB上的问题。在实际设备选型时，这类电位器常被用在电源模块的输出电压微调、变频器的参数校准、工业传感器的零点调整、音频设备的音量调节等场景，相比多圈电位器，单圈结构的调节速度更快，适合不需要极高调节精度、需要快速调整到目标参数的场合，套管安装的结构相比直插式电位器的固定强度更高，能承受一定的轴向和径向受力，在有轻微振动的工业设备场景下也能保持稳定的接触性能，不会因为设备运行的振动导致电阻值漂移。

　　设计建模时还要注意元件的公差配合，轴和轴套之间的转动间隙要符合实际产品的装配公差，不能把间隙建得过大导致模型出现松垮的视觉效果，也不能建得过盈导致转动结构在装配仿真时出现干涉，主体外壳的倒角、引脚的折弯角度都要和实际量产产品保持一致，保证导出的工程图能直接用于PCB布局和面板开孔的参考。这类元件虽然属于小型电子配件，但在整套设备里的作用不可替代，很多设备的调试便利性、运行稳定性都和这类调节元件的选型、安装位置设计直接相关，建模时准确还原所有安装尺寸和结构细节，能让结构工程师在做整机装配时提前发现干涉问题，减少后期打样的修改次数，缩短产品的开发周期。
