环形绕线共模电感器三维结构设计

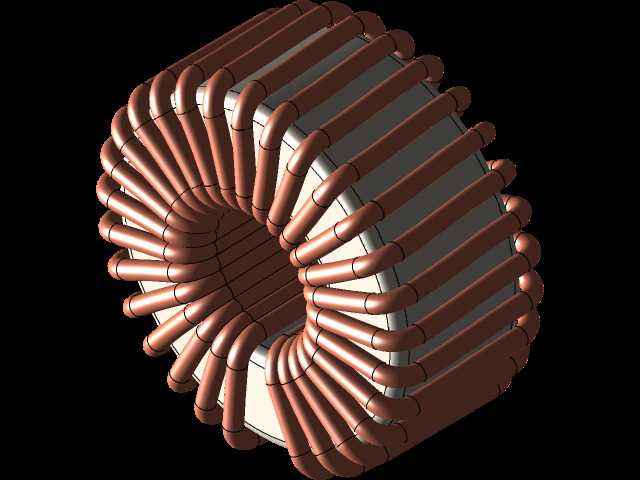

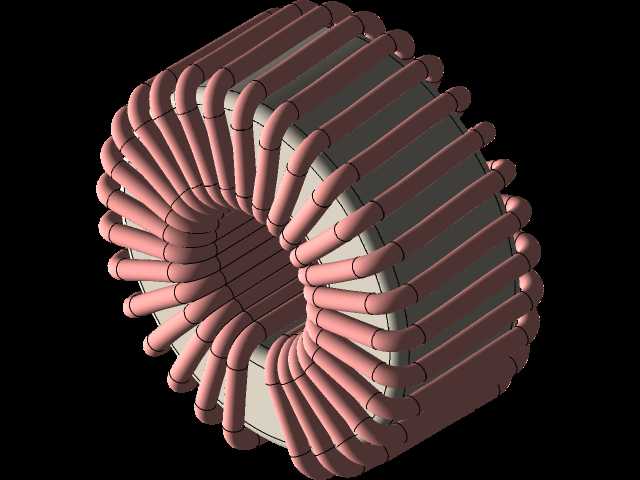

　　在开关电源输入端口、工业控制板卡的信号采集回路、车载DC-DC转换模块的EMI抑制单元里，这类环形绕线结构的共模电感是解决传导干扰问题的核心被动元件，和普通工字电感相比，环形磁芯的闭合磁路结构能大幅降低漏磁，避免周边敏感器件受到杂散磁场干扰，在小体积电源模块的布局设计中，这类元件的选型和结构匹配往往直接决定整机的EMC测试通过率。做这类元件的三维建模时，首先要明确磁芯的内外径、高度参数，磁环的倒角尺寸不能忽略，实际生产中磁环边缘会做R角处理，避免绕线时漆包线的绝缘层被棱角割破造成匝间短路，建模时如果直接做直角棱边，后续做绕线路径拟合的时候会出现线体弯折半径过小的问题，和实际生产的绕线张力控制逻辑不符。绕线部分的建模要注意每匝线的排布逻辑，这类共模电感采用双线并绕的方式，两组绕组的匝数完全一致，绕向相反，这样在流过差模电流时两个绕组产生的磁场相互抵消，不会造成磁芯饱和，而共模干扰电流流过时两个绕组的磁场同向叠加，呈现高阻抗实现干扰抑制。建模时不能简单用环形阵列复制线体，要考虑实际绕线的层叠关系，当绕线匝数较多时，外层线匝会嵌入内层线匝的间隙中，整体绕线的外径会比理论计算的单匝线径乘以匝数的结果小10%到15%，如果完全按理想阵列排布，后续做PCB布局时会出现元件和周边壳体、接插件干涉的问题。

　　从安装边界来看，这类环形电感的底部通常会预留绝缘垫片的安装空间，焊盘的引出端要做折弯处理，折弯半径要符合漆包线的最小弯折半径要求，避免引出端断裂，实际选型时要注意，绕线完成后的元件最大外径要比磁环外径大出两倍线径以上，高度方向也要考虑线匝堆叠带来的尺寸增量，不能直接按磁环的标称尺寸预留安装位。在消费类电源适配器里，这类电感通常放置在输入保险丝之后、整流桥之前的位置，用来抑制电网侧传入的共模干扰，同时避免电源本身的开关噪声串入电网；在工业伺服驱动器的控制回路里，这类电感会和Y电容配合组成共模滤波网络，抑制编码器信号传输过程中受到的空间电磁干扰，避免伺服电机出现丢步、位置反馈不准的问题。

　　建模过程中还要注意绕组的绝缘间隙，不同绕组之间、绕组和磁芯之间的安规距离要符合对应应用场景的耐压要求，比如用于市电输入回路的电感，绕组和磁芯之间的绝缘距离至少要满足2.5mm以上的爬电距离要求，建模时如果忽略这个间隙，后续做安规校核的时候会出现不符合标准的问题。另外，磁芯的材质参数虽然不会直接体现在三维外形上，但建模时预留的磁环包覆层厚度要匹配不同材质磁芯的绝缘处理工艺，比如铁硅铝磁环通常会做环氧喷涂处理，涂层厚度在0.1mm到0.2mm之间，而锰锌铁氧体磁环很多会额外套绝缘套管，套管的壁厚会占用额外的径向尺寸，这些细节如果在建模时遗漏，会导致后续结构装配时出现尺寸偏差。

　　很多刚接触电子结构设计的工程师在调用这类元件模型时，往往只关注元件的标称长宽高，忽略绕线的不规则凸起部分，实际生产中绕线的首尾端固定会用绝缘胶带缠绕，胶带的缠绕层数会让元件的局部外径增大，在做紧凑布局的电源模块设计时，这些局部凸起很容易和周边的电解电容、散热片发生干涉，所以在建模时要把胶带缠绕的区域做适当的尺寸冗余，还原实际生产后的元件真实外形。这类环形电感的固定方式通常有两种，一种是直接通过引出引脚插装在PCB上，靠引脚的焊接强度固定，适合重量较轻的小尺寸电感；另一种是在磁环底部加固定底座，用螺丝或者卡扣把电感固定在PCB或者壳体上，适合大电流、大尺寸的功率电感，建模时要根据不同的固定方式预留对应的安装结构，比如带底座的电感要预留螺丝孔的安装位置，明确孔位的中心距和孔径大小，避免后续安装时出现孔位不对中的问题。
