RV-100无刷外转动力电机结构设计

　　这款外转子无刷动力部件，在中小功率动力驱动场景里有着非常广泛的适配空间，从轻型电动代步设备的动力核心，到小型工业自动化输送线的驱动单元，再到专用作业无人机、便携植保机械的动力输出端，都能看到这类结构电机的应用身影。和传统内转子无刷电机相比，外转子的结构设计天生具备更低的转动惯量匹配优势，转子外壳直接随磁钢同步旋转，输出轴与转子壳体刚性连接，不需要额外的减速增扭结构就能在中低转速区间输出足够的扭矩，对于安装空间紧凑、不想额外搭配减速箱的设备场景来说，这类结构能大幅缩减整体动力总成的占用空间。

　　从结构设计思路来看，这款电机采用筒式外壳一体化设计，定子绕组固定在中心基座上，磁钢均匀贴合在外转子壳体内壁，两端通过高精度轴承支撑输出轴，既保证了转子转动时的同轴度，也能让绕组产生的热量通过中心基座快速向外传导，避免长时间高负载运行时出现磁钢退磁、绕组绝缘老化加速的问题。两端端盖采用镂空设计，并非单纯为了减重，更多是兼顾转动时的空气导流，让转子旋转过程中带动气流穿过定子缝隙，带走绕组工作产生的积热，这种被动散热结构不需要额外加装散热风扇，就能满足持续功率输出下的热平衡要求，对于自重控制严格的便携类动力设备来说，能省去不少冗余的散热结构重量。

　　在实际选型适配过程中，安装边界是结构工程师最先需要确认的参数，这款电机的筒式主体为圆柱形结构，安装时可以通过端盖的固定孔位直接锁装在设备支架上，也可以采用筒身抱箍的方式进行固定，两种安装方式都能保证足够的连接刚性，不会因为高转速运行产生共振问题。双出轴的结构设计给动力输出留出了足够的灵活度，一端可以连接驱动负载，另一端可以加装编码盘、刹车组件或者散热风叶，不需要额外定制轴伸就能满足不同设备的功能扩展需求，对于做通用型动力平台设计的工程师来说，这种轴伸设计能减少很多二次改型的工作量。

　　从功能特性上看，宽电压区间的适配性让它能匹配不同电压等级的驱动控制器，不需要专门定制特定电压的绕组版本，就能覆盖从低压便携电池供电到高压工业电源供电的不同场景。kv值的匹配让它在搭配对应尺寸螺旋桨或者驱动轮时，能始终工作在高效转速区间，持续功率输出能力可以满足长时间恒定负载运行的要求，峰值功率冗余可以应对设备启动、负载突变时的瞬时扭矩需求，不会因为短时间过载就触发保护停机。外转子的结构本身扭矩输出特性偏硬，在负载出现小幅波动时转速跌落幅度很小，对于需要稳定转速输出的输送、牵引类场景来说，这种特性能大幅降低驱动控制的调校难度，不需要复杂的闭环算法就能获得不错的转速稳定性。

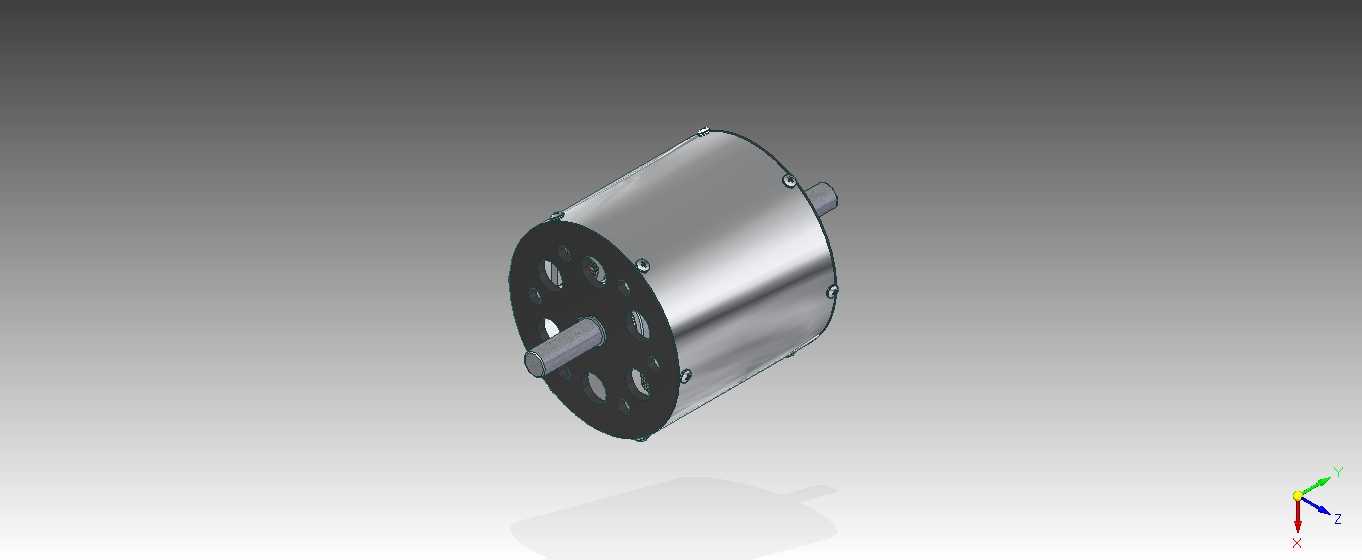

　　在三维建模层面，这款模型完整还原了电机的所有外部装配特征，包括端盖的固定孔位、轴伸长度、筒身外径、安装孔距等关键安装尺寸，做设备整体装配设计时，可以直接将模型导入装配体中做干涉检查，不需要反复测绘实物就能确认安装空间是否足够。模型的细节特征也完整还原了端盖的镂空结构、壳体的固定螺丝位置、轴伸的台阶尺寸，在做设备结构布局时，可以直接参考这些特征设计对应的连接支架、护罩等配套结构，能有效减少设计阶段的尺寸误差，避免后续加工装配时出现安装干涉、孔位不对中等问题。对于做动力总成匹配的工程师来说，这类精准的三维模型还能用来模拟转子转动时的运动包络，确认周边结构和转动部件之间的安全间隙，避免设计缺陷导致的运转擦碰问题。
