遥控船用3660规格无刷动力电机结构

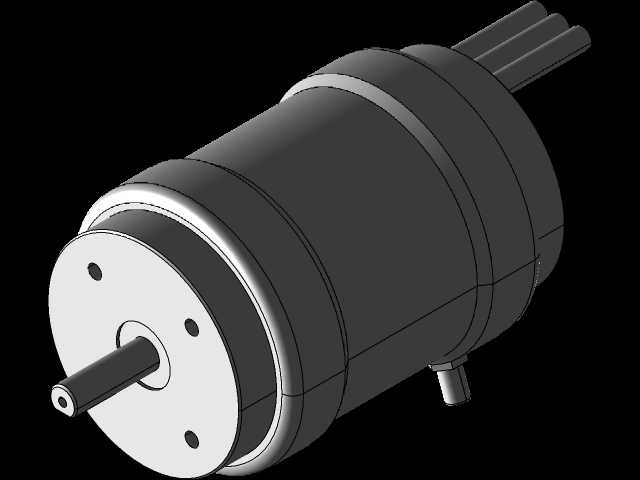

　　前端输出轴采用台阶式定位结构，轴端预留的安装孔位可直接适配螺旋桨的锁紧固定，轴与端盖配合处设置了密封挡边，能够阻挡航行时溅入的水汽进入电机内部，降低绕组受潮短路的风险。端盖部分采用对称分布的安装孔位，四个固定孔沿圆周均匀排布，安装时可通过螺栓直接将电机固定在船模的动力舱安装座上，安装孔的位置公差控制在0.1mm以内，能够保证电机输出轴与船体中轴线的同轴度，避免高速运转时出现偏心振动，降低传动损耗。后端出线位置采用侧出式设计，出线端预留了防水接头的安装空间，接线时可搭配航模专用防水硅胶线，配合热缩管密封处理后，能够满足水面航行的防水要求，避免水花溅入接线端导致的短路故障。这款无刷动力单元主要面向小型遥控竞速船模的动力系统配套，在航模动力选型场景中，这类外转子无刷结构的动力输出密度远高于同尺寸有刷电机，能够在高转速工况下维持稳定的扭矩输出，适配船模在水面高速航行时的螺旋桨负载需求，尤其是在竞速类航模赛事场景中，电机的响应速度、动平衡精度直接决定船体的操控灵敏度与极速表现。从结构设计逻辑来看，整体采用筒式密封外壳结构，外壳表面做了环形加强筋设计，既能够提升壳体的结构刚度，抵御船模航行中可能出现的碰撞冲击，也能在高速运转时辅助散热，避免绕组持续高温导致的退磁问题。

　　从安装边界尺寸来看，电机主体外径为36mm，主体长度不含输出轴为60mm，输出轴直径为4mm，轴伸长度为12mm，整体安装占用空间紧凑，能够适配多数1:10比例遥控船模的动力舱布局，不需要对船体结构做额外切削改造即可完成安装。在功能特性层面，这款无刷电机采用12槽14极的绕组搭配方案，KV值设定为1700，能够适配2-4S锂聚合物电池的供电范围，搭配对应规格的船用电调时，可实现平滑的转速线性输出，从起步到满速的动力过渡无卡顿，在船模急加速、急转向的工况下，能够快速响应油门信号变化，维持螺旋桨的推力输出。

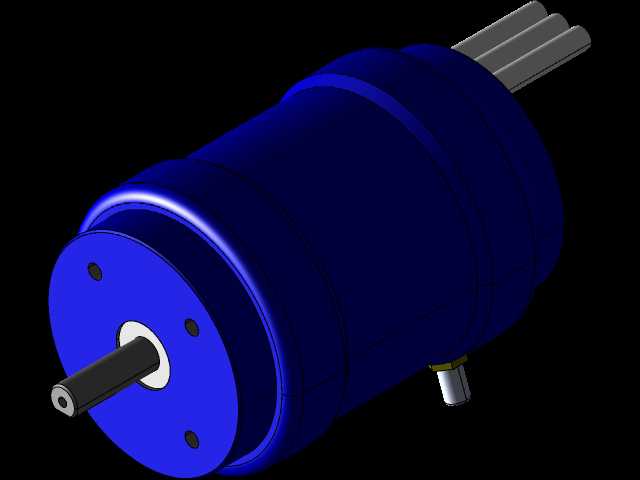

　　设计过程中重点考虑了动平衡校准，转子部分在装配前做了整体动平衡处理，剩余不平衡量控制在G2.5级以内，最高转速运转时的振动幅度控制在0.02mm以内，既能够降低高速运转时的噪音，也能减少轴承的径向负载，延长电机的整体使用寿命。轴承部分采用双滚珠轴承支撑结构，前后端各配置一个深沟球轴承，能够承受径向与轴向的复合负载，适配螺旋桨旋转时产生的轴向推力，避免轴系出现窜动。外壳采用阳极氧化蓝色处理，除了外观辨识度之外，氧化层也能提升外壳的耐腐蚀性能，抵御水面航行时水汽、盐分对壳体的侵蚀，适合在淡水甚至近岸咸水环境下使用。

　　在实际选型搭配时，这款电机可匹配直径36-42mm的铝合金螺旋桨，搭配60A以上的船用防水电调，能够为总重量1.5-2.5kg的遥控船模提供充足动力，最高航速可达到每小时60公里以上，满足休闲娱乐、业余竞速等不同场景的使用需求。结构建模过程中，所有配合面的公差都按照航模动力部件的通用标准设定，端盖与壳体的配合采用H7/h6的间隙配合，既方便装配拆卸，也能保证配合处的同轴度，输出轴与轴承内圈的配合采用过盈配合，避免高速运转时轴与内圈出现相对滑动。出线槽的位置做了圆角处理，避免尖锐边角划伤线材绝缘层，端盖上的固定孔做了沉头设计，安装后螺栓头不会突出端盖平面，不会与周边安装结构产生干涉。
