按压式双线音频接线扬声器端子结构

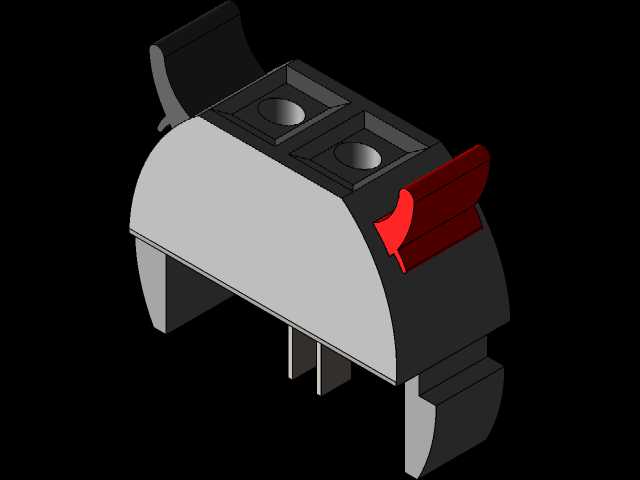

　　在音频设备的内部布线场景中，这类按压式接线端子承担着扬声器单元与功放输出回路的快速连接作用，常见于桌面音箱、家庭影院环绕箱、小型扩音设备的内部接线工位，相比传统螺丝锁紧端子，它不需要额外工具就能完成导线的装拆，能大幅提升产线装配的作业效率，也方便后期售后维护时的线路调整。从结构设计来看，这款端子采用双接线位布局，可同时接入两路扬声器导线，适配常见的0.5-1.5平方毫米多股铜芯音频线，按压操作的红色拨杆采用杠杆式施力结构，按下时内部的导电弹片会张开导线穿入孔，松开后弹片依靠自身弹性夹紧导线的金属线芯，既保证足够的接触压力降低接触电阻，也能避免导线受外力拉扯时出现松脱。

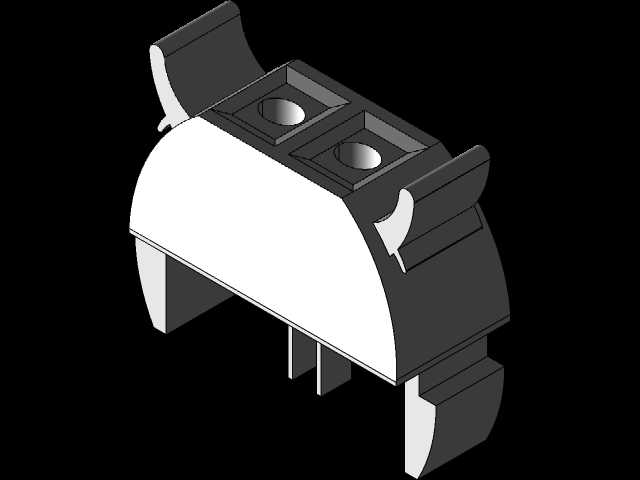

　　端子的主体绝缘外壳采用圆弧过渡的外形设计，没有尖锐棱角，既可以避免装配时划伤操作人员的手部，也能适配音箱内部紧凑的安装空间，不会和周边的分频器元件、箱体加强筋产生结构干涉。底部的直插式焊针采用标准间距设计，可直接插入PCB板对应的安装孔进行波峰焊固定，焊针的截面尺寸经过优化，既能保证焊接后的机械强度，也不会因为焊针过粗导致PCB插装孔开裂，或者过细出现焊接后虚接、晃动的问题。在安装边界上，端子的整体高度控制在常规音箱内部元件的安全限高范围内，安装后不会顶到音箱的外壳内壁，两侧的定位卡扣可以在焊装前卡在PCB板的边缘，提前固定端子的位置，避免过焊时端子出现偏移倾斜。

　　设计过程中需要重点考量几个核心维度：首先是绝缘外壳的阻燃性能，要满足电子设备内部元件的阻燃等级要求，避免设备故障时出现引燃风险；其次是内部导电弹片的抗疲劳性能，要保证经过数百次按压操作后，弹片的夹紧力不会出现明显衰减，接触电阻始终维持在合格范围内；另外端子的爬电距离和电气间隙也要符合强电回路？不，音频回路虽然电压不高，但也要满足低压电子设备的安全规范，避免不同接线位之间出现短路风险。实际使用中，这类端子的接线操作非常便捷，只需要按下对应的红色拨杆，将剥好绝缘层的导线线芯插入对应的接线孔，松开拨杆就能完成连接，不需要拧螺丝，也不需要焊接，对于批量装配的生产线来说，能减少每个工位的作业时间，降低操作人员的技能要求。同时，端子的绝缘外壳采用耐温工程塑料材质，可以承受波峰焊时的高温冲击，不会出现壳体变形、拨杆卡滞的问题。在结构细节上，拨杆的按压行程经过反复调校，既不会因为行程过短导致弹片张开量不足，导线难以插入，也不会因为行程过长导致按压时需要过大的操作力，影响装配手感。接线孔的入口处做了倒角导向设计，导线插入时不会被孔边的毛刺刮断线芯，避免出现断丝导致的接触不良或者线间短路。底部焊针的长度也经过匹配设计，穿过PCB板后露出的焊脚长度刚好满足焊锡浸润的要求，不会因为焊脚过长导致焊锡溢出粘连相邻焊盘，也不会因为焊脚过短导致焊接强度不足。

　　这类端子除了用在扬声器的接线场景，也可以用在其他低压小电流的电子设备内部接线场景，比如小型电源的输出接线、控制信号回路的接线等，只要电流参数匹配，都可以通用。在三维建模过程中，需要重点还原内部弹片的运动行程，模拟拨杆按下和松开时弹片的位置变化，验证装配过程中是否存在结构干涉，同时也要核对安装孔位的间距、焊针的位置尺寸，确保和PCB封装尺寸完全匹配，避免生产时出现装不上的问题。外形设计上的圆弧顶面除了安全考量，也能在设备内部布线时，避免尖锐的边角刮破导线的绝缘层，造成短路隐患。端子两侧的导向结构可以在多个端子并排安装时起到定位作用，保证相邻端子之间的间距一致，排列整齐，不会出现歪斜错位的情况。
