HB100多普勒雷达传感模块结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:903106
  • HB100多普勒雷达传感模块结构设计
  • HB100多普勒雷达传感模块结构设计
  • HB100多普勒雷达传感模块结构设计

  这款HB100多普勒雷达模块的结构设计,核心围绕微波传感场景的实际安装与使用需求展开,在做结构方案的时候,首先要考虑的是民用微波探测场景的适配性,这类模块常被用在自动门感应、智能照明触发、安防移动侦测、非接触式速度检测这类场景里,实际使用时大多需要贴装或者螺装在设备主控板上,所以结构边界的控制是第一优先级。

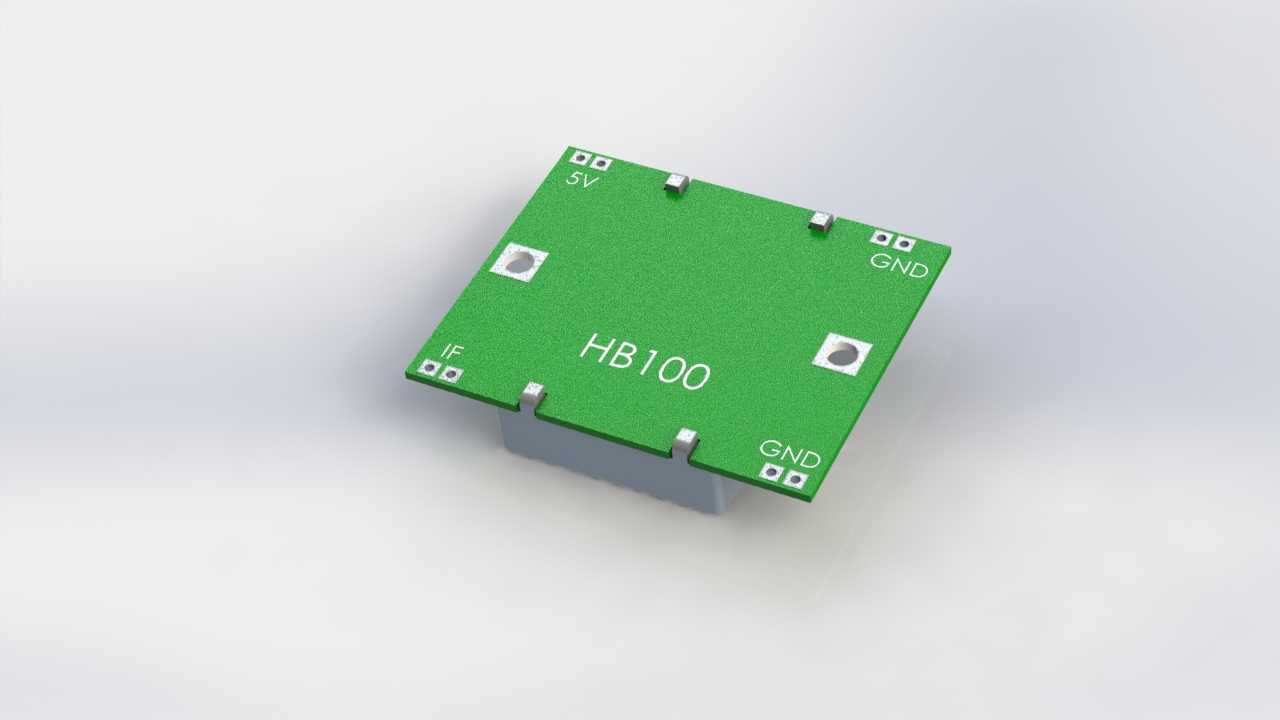

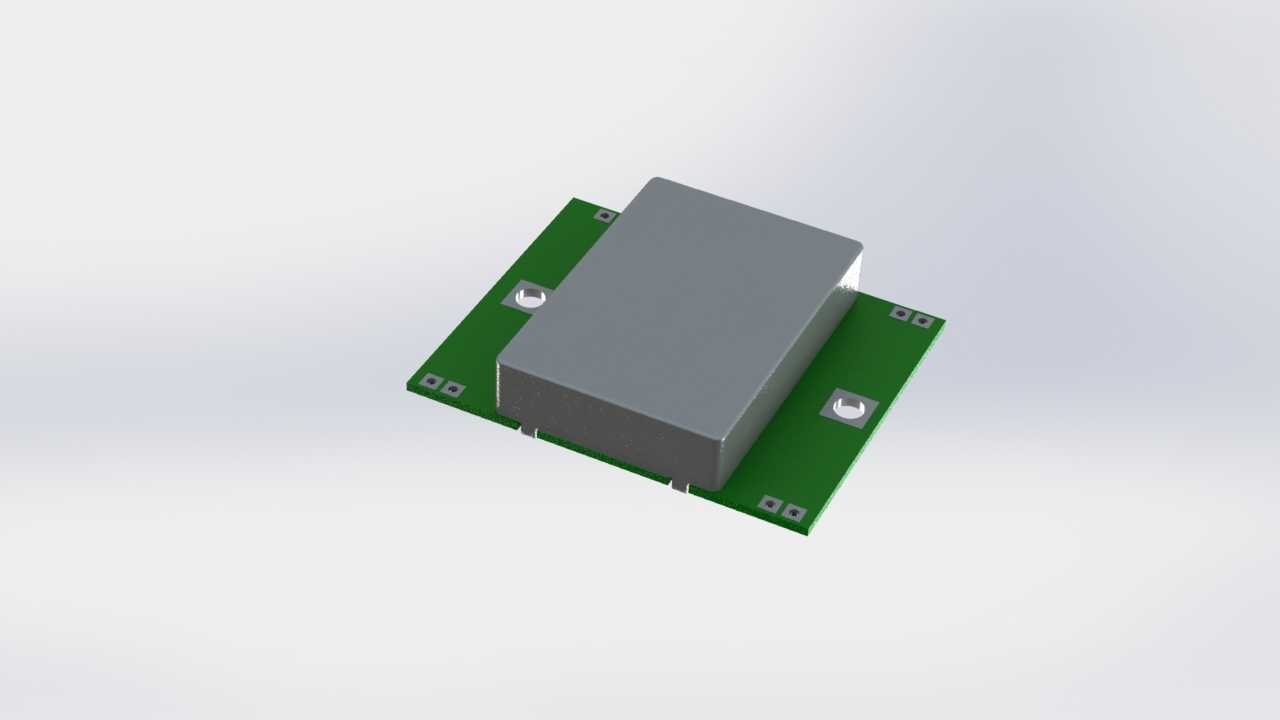

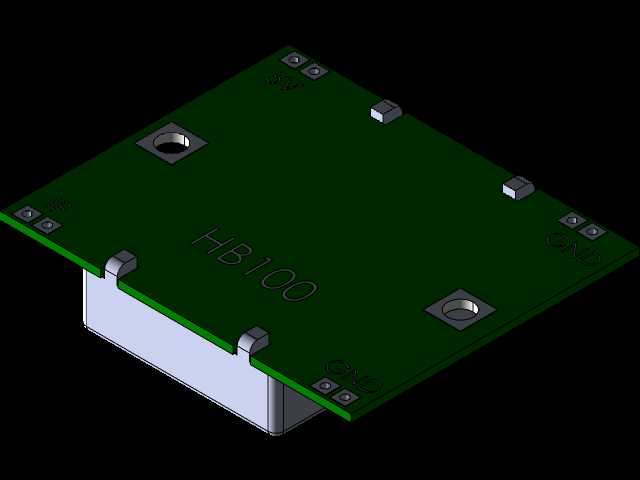

  从外形尺寸来看,模块整体采用矩形塑封屏蔽壳搭配PCB载板的组合结构,主体屏蔽壳的长宽尺寸控制在适配常规2.54mm排针间距的范围内,高度方向做了薄型化处理,避免在终端设备里占用过多垂直空间,尤其是在嵌入式安装的感应灯具、小型安防探头内部,垂直空间的冗余量往往很小,薄型化的壳体设计能让模块适配更多紧凑的装配空间。载板PCB的四个角预留了半圆定位缺口与安装孔位,既可以在回流焊过程中做PCB定位,也能支持M2规格的小螺丝直接锁附固定,在有抗振动要求的车载感应、工业设备侦测场景里,螺装固定比单纯排针焊接的连接可靠性高很多,能避免长期振动下出现排针虚接、模块移位的问题。

  设计思路上,首先要兼顾微波信号的透传与电磁屏蔽的平衡,主体屏蔽壳采用金属喷塑的工艺,既可以屏蔽外部电路对微波振荡电路的干扰,也不会阻挡10.525GHz频段的微波信号收发,壳体和PCB载板的接缝处做了卡扣式的咬合结构,不需要额外点胶或者超声焊接就能实现紧密贴合,既降低了生产装配的工序复杂度,也能在后期维修的时候方便拆解调整内部电路。PCB载板的边缘预留了标准间距的排针焊盘,支持直插排针焊接,也可以根据客户需求改成贴片焊盘,适配不同的主板焊接工艺,不管是手工焊接打样还是批量波峰焊、回流焊生产,都能兼容。

  从实际用途的角度出发,这款模块的功能核心是通过多普勒效应实现移动目标的探测,所以结构设计上要尽量减少壳体本身对信号的反射干扰,屏蔽壳的顶面做了微弧过渡处理,没有尖锐的直角结构,避免微波信号在壳体边角处产生不规则反射,导致探测角度出现盲区或者误触发。载板上的两个微波收发天线位置,对应的屏蔽壳区域没有做金属覆盖,预留了信号透传的窗口,窗口处的塑料壁厚控制在0.8mm,壁厚均匀不会产生信号折射偏移,保证120度左右的探测角度范围符合设计指标,在自动门场景下,这个探测角度可以覆盖门体前方的主要通行区域,不会出现两侧漏检的问题;在智能照明场景里,安装在天花板上时,下方3-5米的探测范围可以准确覆盖人员活动区域,不会因为信号偏移导致误触发或者不触发。

  安装边界方面,模块在装配时需要注意周围不能有大面积的金属遮挡物,所以结构设计时在PCB载板的天线区域两侧预留了3mm的净空区标识,在做终端产品结构设计的时候,这个净空区范围内不能布置金属结构件,也不能贴金属箔屏蔽材料,避免影响信号收发。排针的伸出长度做了两种规格的适配,一种是3mm排针,适合贴片焊接在主板表面,模块和主板之间留3mm间隙,避免模块底部的电路和主板走线产生干扰;另一种是8mm排针,适合插装在主板的排母上,方便后期拆卸更换模块,在样机调试阶段这种插装方式的灵活性更高。另外,模块的整体重量控制在10g以内,即使是用在轻薄的吸顶灯、小型感应开关里,也不会因为重量过大导致PCB变形,在有跌落要求的消费电子场景里,轻量化的设计也能降低跌落时排针受到的冲击力,提升产品的可靠性。

  在细节处理上,屏蔽壳的表面做了哑光磨砂处理,不会在终端产品的透明外壳里产生反光,影响产品的内部外观;壳体的边角做了R0.5的圆角处理,避免生产装配过程中划伤操作人员的手,也不会刮伤终端产品内部的导线绝缘层。PCB载板的材质选用FR-4板材,厚度1.2mm,兼顾结构强度与成本,在常规的工业温度范围-20℃到60℃内,板材的变形量控制在0.1mm以内,不会因为温度变化导致屏蔽壳移位,影响信号收发效果。整体结构没有采用多余的装饰性设计,所有的结构特征都服务于功能实现与装配便利性,完全围绕工业级传感模块的实用需求做设计,没有冗余的结构件,也没有为了外观牺牲功能可靠性。
