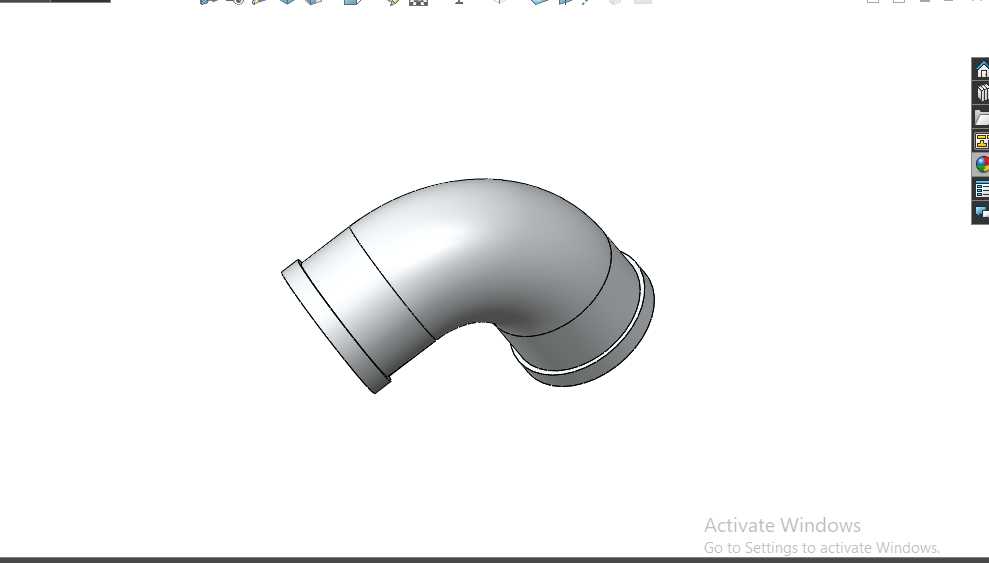

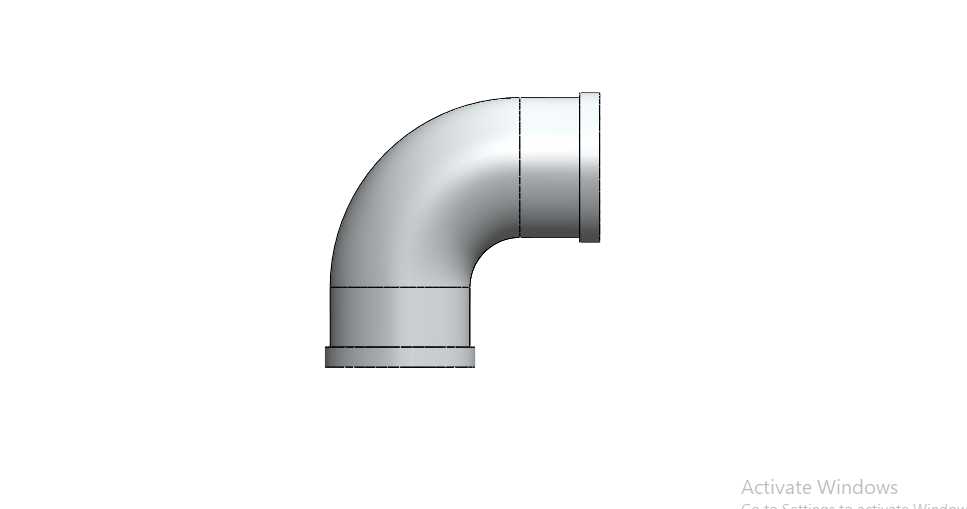

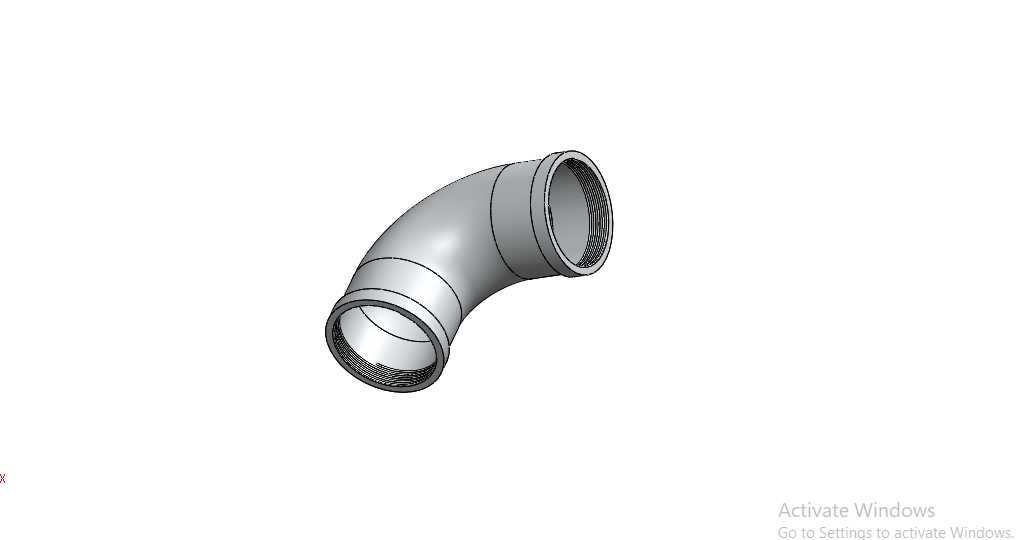

内螺纹连接90度直角弯管结构设计

　　在民用给排水、工业流体输送、小型液压回路、气动控制管路的布设场景里，90度弯管是改变管路走向最常用的基础连接件，这款内螺纹式弯管主要适配小通径的低压管路系统，无需焊接作业，仅通过两端的内螺纹与对应外螺纹的管道、阀件直接旋接即可完成装配，大幅降低现场施工的操作门槛，也方便后期管路维护时的拆卸更换。从实际工况适配来看，这类弯管常被用在设备内部的紧凑布管空间，比如小型冷却系统的循环水回路、气动设备的压缩空气支路、家用供水系统的转角接驳位置，能在有限的安装空间内完成管路90度转向，避免管路硬弯折造成的通径缩窄、流体阻力陡增问题。

　　设计这款弯管时，首先要考虑的是螺纹连接的密封可靠性，两端的内螺纹采用标准管螺纹参数，螺纹牙型角度、螺距、牙高都严格匹配通用管螺纹规范，螺纹段的有效旋合长度经过校核，既保证足够的连接强度，不会在管路承压时出现松脱泄漏，也不会因为旋合长度过长造成装配困难、螺纹咬死的问题。弯管的转弯段采用大圆弧过渡结构，而非直角硬弯折，这种设计能大幅降低流体流经转弯处的局部阻力，减少流体输送过程中的压力损失，同时也能避免流体中携带的固体杂质在转角处堆积堵塞，尤其是在输送带有微小颗粒的流体介质时，圆弧过渡的流道能让介质流动更顺畅，降低管路冲蚀磨损的速率。

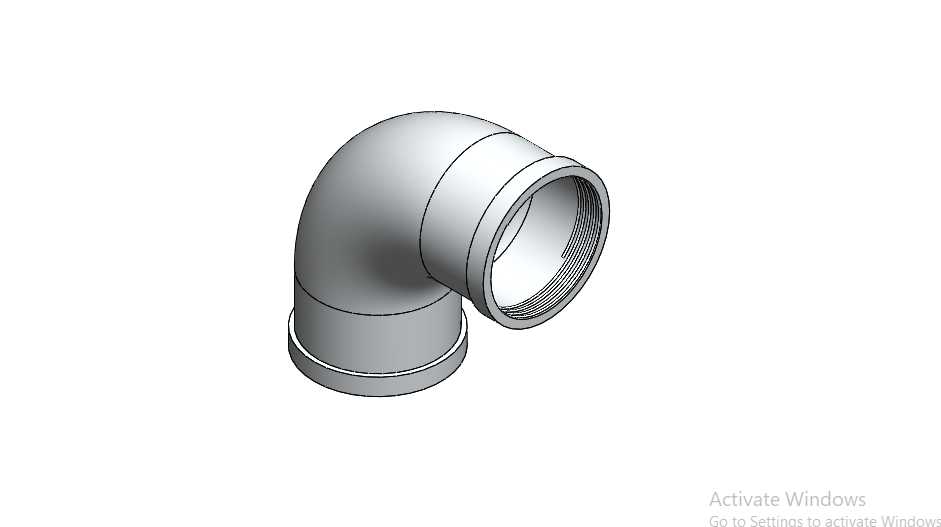

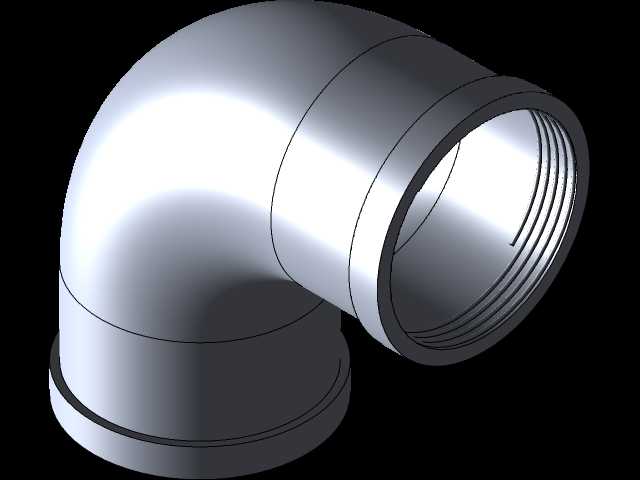

　　从结构细节来看，弯管两端的接口处都设计了定位止口台阶，当外接管道旋入到指定深度时，管道端面会与止口台阶紧密贴合，一方面能精准控制螺纹的旋入深度，保证每一处连接的装配一致性，另一方面止口端面可以配合密封垫片使用，进一步提升连接位置的密封性能，即使在输送带压流体时也不会出现渗漏问题。弯管的外壁在转弯位置做了等壁厚设计，整个管壁的厚度均匀一致，不会因为转弯处的成型工艺造成局部壁厚过薄、承压能力不足的问题，同时外壁在靠近两端接口的位置预留了扳手夹持的平面结构，现场装配时可以直接用标准管钳或扳手卡在夹持平面上施加扭矩，不会因为外壁是圆弧面造成打滑，也能避免装配时扭矩过大损伤管件表面。

　　关于安装边界的尺寸校核，这款弯管的两个接口轴线呈严格90度垂直，两个接口的端面到转弯中心的距离经过优化，在保证流道圆弧半径足够的前提下，尽可能压缩了弯管的整体外轮廓尺寸，适配紧凑空间内的布管需求，不会因为弯管占用空间过大造成周边其他零部件的装配干涉。弯管的通径尺寸与两端连接的管道通径完全一致，整个流道内部没有突兀的变径结构，流体从一端进入后能顺着圆弧流道平滑转向后从另一端流出，不会出现局部涡流、流阻陡增的问题。在材料适配层面，这种结构的弯管可以根据输送介质的不同选用对应材质，比如输送普通生活用水可以选用镀锌铸铁或PPH材质，输送弱腐蚀性流体可以选用不锈钢或铜质材质，输送低压气动回路可以选用铝合金材质，整个结构的设计参数不需要做大幅调整，仅需要根据材料的力学性能微调壁厚即可满足不同工况的承压需求。

　　在实际选型使用时，需要注意这款弯管的额定承压范围与螺纹规格匹配度，装配时需要在螺纹位置缠绕生料带或涂抹螺纹密封胶，配合端面的密封垫片实现双重密封，装配扭矩需要控制在合理范围内，避免扭矩过大造成螺纹滑牙或管件开裂。相较于焊接式弯管，这种螺纹连接的弯管不需要现场焊接设备，也不需要对焊接位置做防腐处理，装配效率更高，后期维护更换时也不需要切割管路，仅需要旋下即可更换，非常适合设备出厂前的预装以及现场的快速管路改造场景。另外，弯管的外壁没有多余的凸起结构，整体外观规整，安装后可以紧贴墙面或设备壳体布设，进一步节省管路占用的空间，在狭小的设备舱、墙体预埋管路、家装水电改造场景中都有很高的应用频次。
