30×30×10规格金属风扇防护网罩结构

　　做小型散热结构设计这么多年，碰到过不少紧凑空间里的风机防护需求，尤其是板载电源、小型工控模块这类安装空间极度受限的场景，常规尺寸的风机护网要么装不下，要么突出安装面太多干涉周边走线和元器件，这款30×30×10规格的金属护网，就是针对这类紧凑安装场景做的适配结构。先从安装边界说，整体外轮廓控制在30毫米见方的范围内，网体自身厚度仅10毫米，安装后突出风机端面的距离非常小，不会占用PCB板上方的元器件布局空间，哪怕是贴板安装的电容、接线端子，也不会和护网产生干涉，这点在做高密度电源模块设计的时候尤其重要，很多时候PCB上留给散热风机的垂直空间往往就卡着10毫米左右的余量，厚一点的护网直接就盖不上外壳。

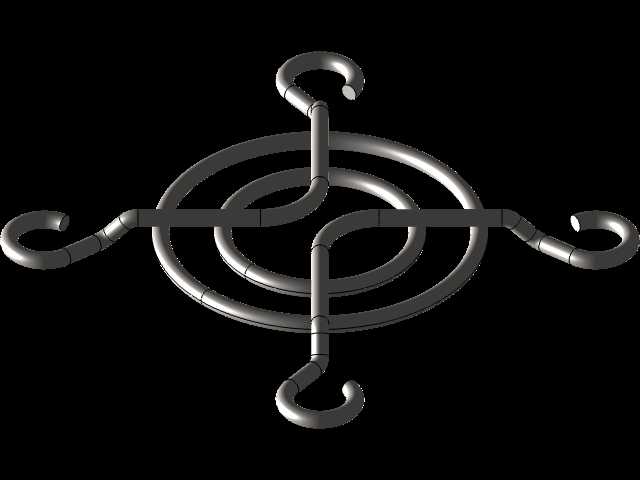

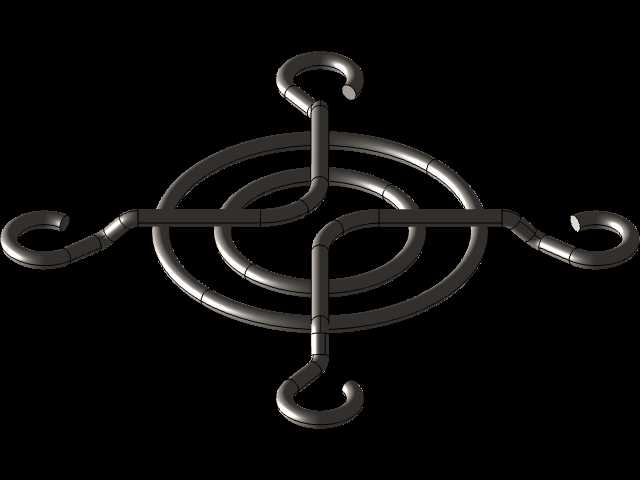

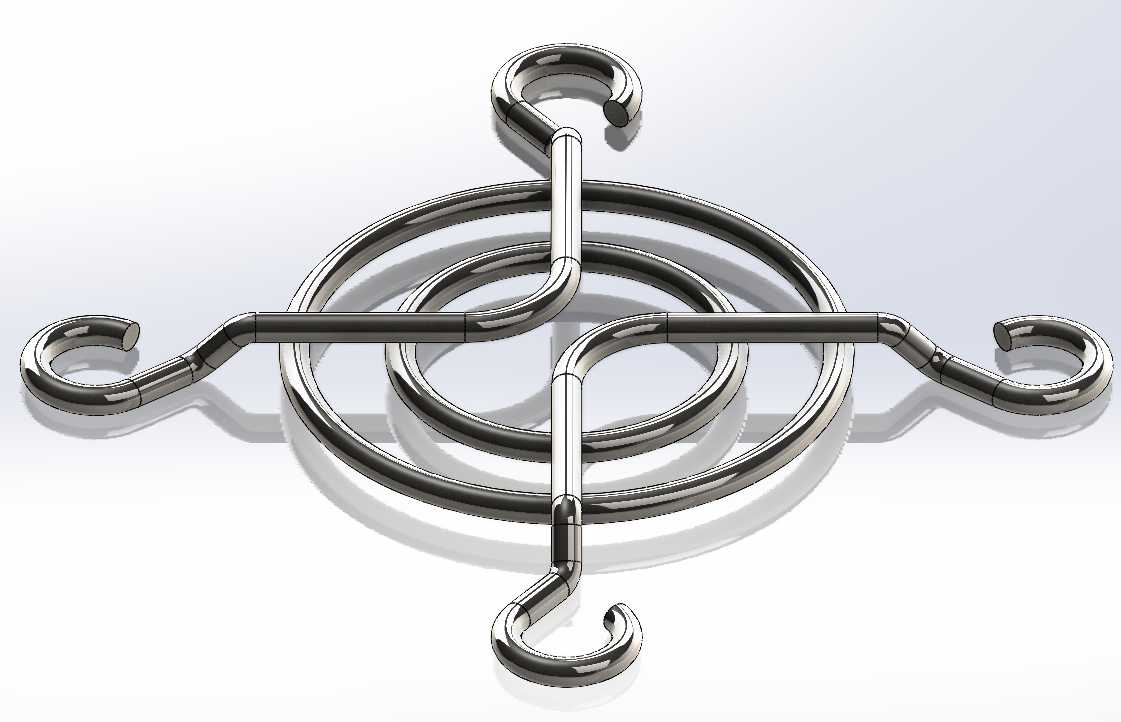

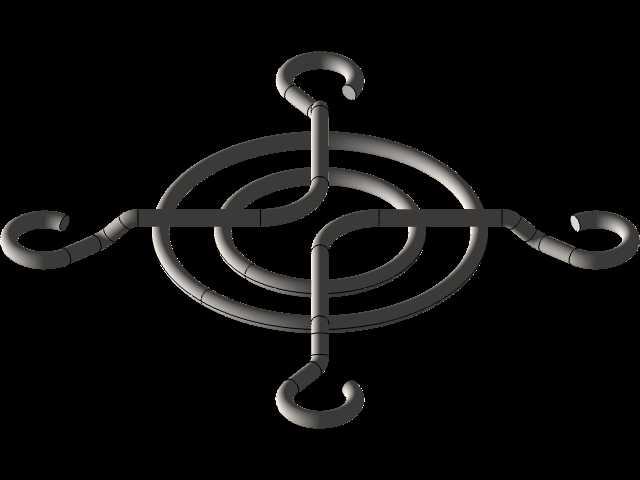

　　再看结构设计思路，整个护网采用同心圆金属丝绕制加径向支撑筋的结构，没有采用常见的塑料卡扣式固定，而是在四个径向方向延伸出带弯钩的固定脚，弯钩的尺寸刚好能卡入30毫米规格轴流风机的四个安装角内侧，不需要额外打螺丝或者用胶粘，安装的时候直接对准风机端面按压到位，四个弯钩就会卡在风机外壳的安装凸台位置，拆卸的时候用小螺丝刀轻轻撬动弯钩就能取下，不管是产线装配还是后期维护清理积灰都很方便，而且金属材质的固定脚相比塑料卡扣，反复拆装也不会出现断裂老化的问题，在高温工作环境下也不会因为塑料蠕变导致固定失效。

　　从功能特性上看，同心圆排布的金属丝间距控制在合理范围，既能保证手指不会误触到高速旋转的风叶，满足电气设备的防触碰安全要求，又不会因为网丝过密阻挡风道，实际测试下来对风机出风效率的影响不到5%，完全不会因为加装护网导致散热能力下降。金属丝表面做了抛光镀铬处理，一方面是提升防锈能力，在潮湿的工控环境下长时间使用也不会生锈掉屑，避免锈屑掉落到PCB板上造成短路风险，另一方面光滑的表面不容易积灰，日常维护的时候用毛刷一扫就能清理干净，不像塑料网罩用久了会因为静电吸附灰尘很难清理。实际应用场景里，这类小尺寸护网除了用在小型电源变压器模块的散热风机上，还能适配车载小型电控单元、便携检测仪器内置散热风机、迷你工控主机的板载散热风机，只要是采用30×30规格轴流风机、安装空间紧凑的场景，这款护网的尺寸边界都能适配。设计的时候特意把四个固定弯钩的回弹量做了优化，弯钩的张开角度和弹性变形量刚好适配市面上绝大多数同规格风机的外壳公差，哪怕不同厂家的风机安装角尺寸有零点几毫米的偏差，弯钩的弹性变形都能补偿，不会出现装不上或者装完松动晃荡的问题。

　　网体的径向支撑筋和同心圆网丝的连接位置采用碰焊工艺，焊接点打磨平整没有凸起，不会在安装的时候刮伤风机外壳或者周边的导线，整个网体的边缘都做了圆滑处理，没有尖锐的毛刺，装配的时候不会划伤操作人员的手。另外10毫米的网体高度，刚好能在风叶和网面之间留出足够的安全间隙，哪怕风机运行的时候有轻微的轴向窜动，风叶也不会碰到网罩产生异响或者磨损，这点比很多薄款护网考虑得更周全，不少薄护网为了压缩厚度，网面离风叶太近，风机用久了轴承磨损窜动就会蹭到网罩发出噪音。从结构强度上看，金属丝的线径选择兼顾了防护强度和通风率，正常的外力触碰不会导致网体变形，哪怕设备运输过程中有轻微的磕碰，护网也能起到缓冲作用，保护风叶不会被撞变形，相比塑料护网受外力容易碎裂的问题，金属结构的抗冲击能力要强很多，适合用在有一定振动的工业设备场景里。
