金属内六角带环面板锁紧连接件结构

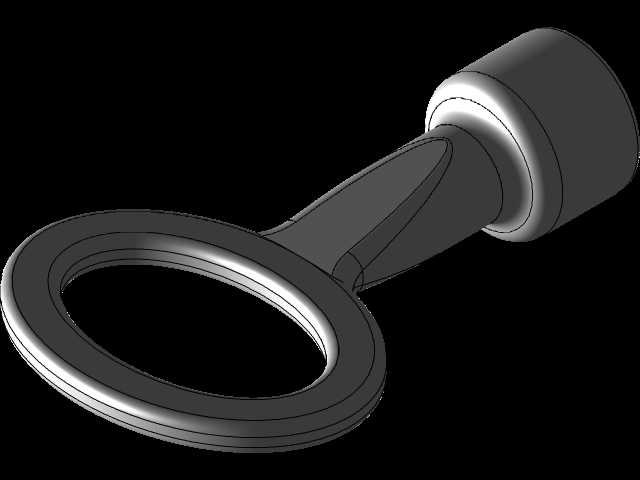

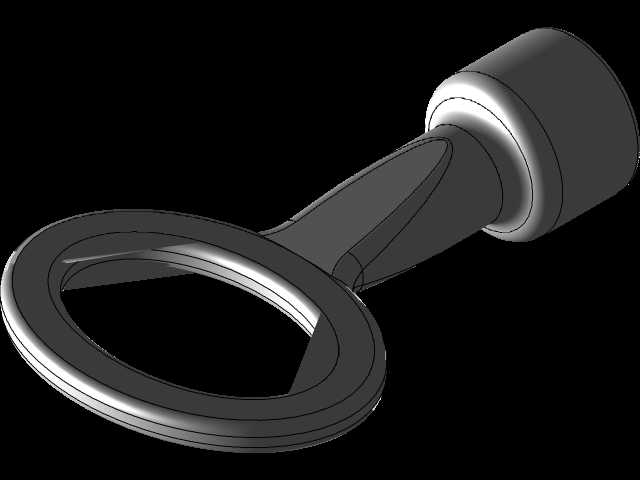

　　环形拉手部的截面做了圆弧过渡处理，没有尖锐棱边，操作人员徒手拉动时不会割手，环体内径刚好可容纳成人指尖穿过，即便戴薄型劳保手套也能顺利施力，不需要额外借助工具就能完成解锁拉动动作；中间的光轴段直径与面板安装孔保持小间隙配合，装配后光轴表面与安装孔壁的间隙控制在0.1mm以内，既保证插拔动作顺畅，又能避免晃动产生的异响，同时光轴长度根据常规面板厚度做了适配，可覆盖1.5mm到5mm厚度的金属、塑料面板安装需求，安装时仅需在面板上冲或钻出对应直径的圆孔，不需要额外加工复杂的卡槽或螺纹孔，大幅降低面板加工的工序成本。在各类电控柜、小型设备面板、仪器舱门的装配场景中，这类带拉环的面板锁紧件是兼顾快拆与可靠锁止的常用结构，不同于常规外露式锁具，它的安装完全嵌入面板预留孔位，闭合后仅拉环部分可与操作面齐平或微凸，不会在设备外表面形成突出的磕碰风险点，尤其适合需要频繁开合检修、同时对外表面平整度有要求的小型机电设备、测试仪器外壳使用。从结构设计逻辑来看，该零件采用一体化金属加工成型，主体分为三个功能段：最外侧的环形拉手部、中间的光轴连接段、末端的内六角锁止头。

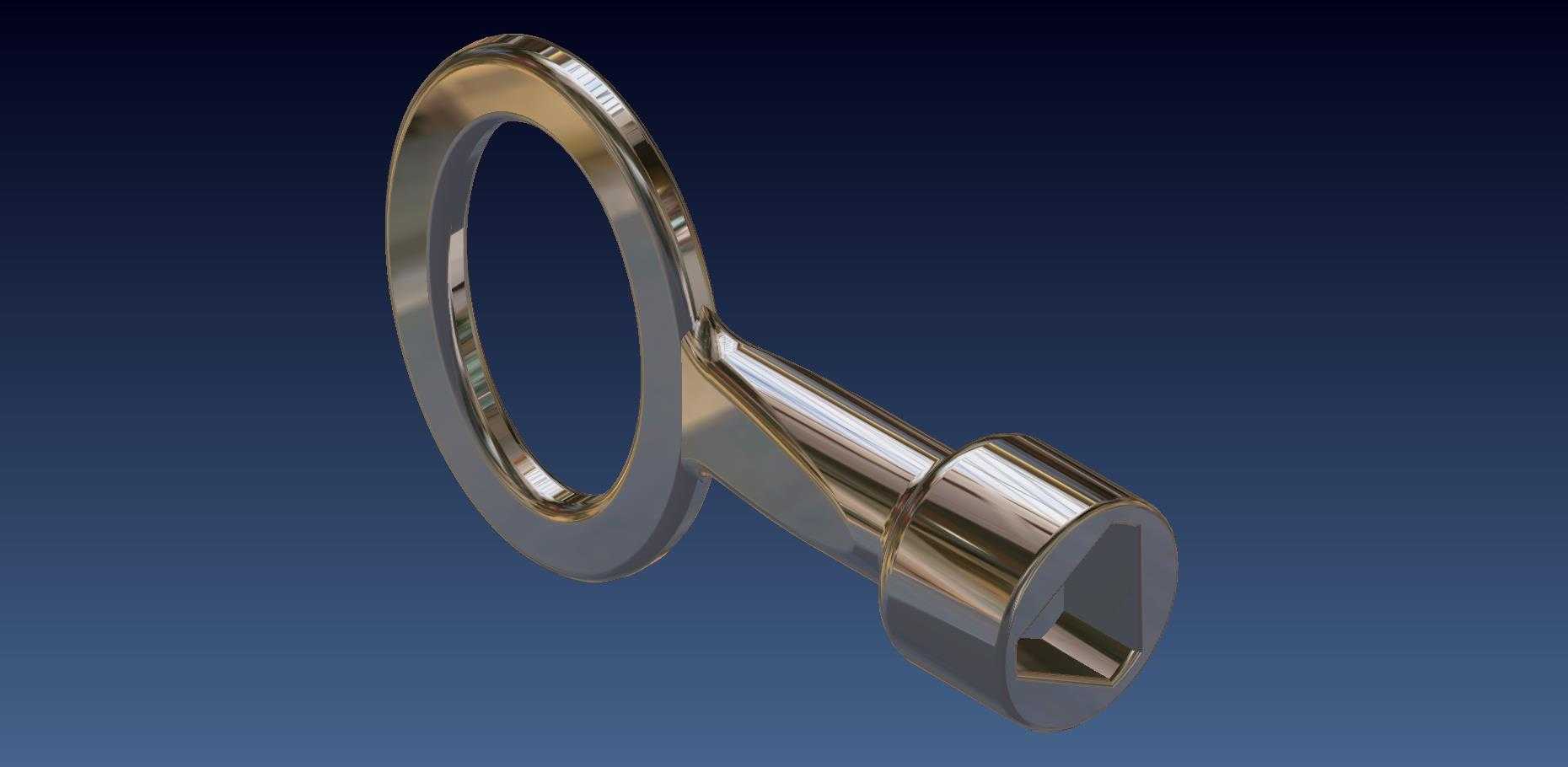

　　末端的内六角锁止头是核心的受力部位，设计时将内六角槽深度设置为头部厚度的三分之二，既保证足够的扳拧接触深度，不会因为槽深过浅导致拧动时打滑崩边，又避免槽深过深削弱头部的结构强度；头部的圆柱面做了细微的滚花处理？不，不对，从模型来看头部是光滑金属面，实际装配时头部会卡在面板内侧的限位槽内，当锁止状态时，头部的平面与内侧的弹性卡扣或挡片贴合，拉动拉环时带动光轴轴向移动，让头部脱离限位挡片即可完成面板解锁，松开后靠内侧的复位弹簧弹力将头部推回锁止位置，整个动作行程控制在8mm左右，不会因为行程过长导致内部结构干涉。

　　从安装边界来看，该零件装配后在面板内侧需要预留的空间非常有限，光轴加头部的总长度不超过25mm，径向最大尺寸就是头部的圆柱直径，比拉环的外径小3mm左右，内部布局时不需要为它预留过大的避让空间，非常适合内部元器件排布紧凑的小型设备。设计这类零件时，首先要考虑的是反复插拔的耐磨性能，所以建模时所有的棱角都做了R0.2到R0.5的圆角过渡，避免应力集中导致的断裂，尤其是拉环与光轴连接的过渡位置，是整个零件受力最大的部位，建模时特意加大了过渡圆角的半径，让拉力能够顺畅分散到光轴整体，不会在连接处产生应力集中断裂的风险；其次是表面处理的适配性，整个零件的外露面都做了抛光处理，金属质感均匀，既可以用在工业设备上，也能适配对外观有一定要求的民用仪器面板，不会因为表面粗糙影响设备整体质感。

　　在实际选型应用中，这类锁紧件常替代传统的十字槽螺丝面板固定方式，传统螺丝固定需要反复拧动，多次拆装后容易滑牙，而且需要借助螺丝刀工具，在现场检修没有工具的情况下很难打开面板，而这种带拉环的锁紧结构完全不需要工具，徒手就能操作，锁止后的保持力足够应对日常的设备搬运、轻微震动场景，不会因为设备运行的震动自行松脱。建模过程中，需要重点控制三个位置的同轴度：拉环的中心、光轴的中心、内六角头的中心必须保持在同一条轴线上，否则装配后会出现插拔卡滞、锁止对位不准的问题；内六角槽的对边尺寸公差要控制在0.05mm以内，保证标准内六角扳手能够顺利插入，不会出现过紧插不进或者过旷扳动打滑的问题；拉环的平面与光轴轴线的垂直度也要做约束，避免拉环歪斜导致装配后与面板表面贴合不严，出现凸起或者缝隙过大的问题。很多新手在设计这类面板锁件时，容易忽略拉环的转动自由度，实际上这个结构的拉环是可以绕光轴轴线自由转动的，建模时要在连接位置预留转动间隙，不能做成完全固定的死结构，否则在拉动解锁时如果拉环角度不顺手，无法自行转动调整角度，会影响操作手感，甚至因为受力角度不对导致连接部位断裂。另外，光轴与安装孔的配合公差选择也很关键，不能选过紧的过渡配合，否则插拔阻力太大，操作起来非常费力，也不能选间隙过大的间隙配合，否则锁止后会有明显的旷量，设备震动时会产生碰撞异响，一般选H8/f7的间隙配合最为合适，兼顾顺畅度和装配精度。
