Aqara智能指纹密码执手门锁结构设计

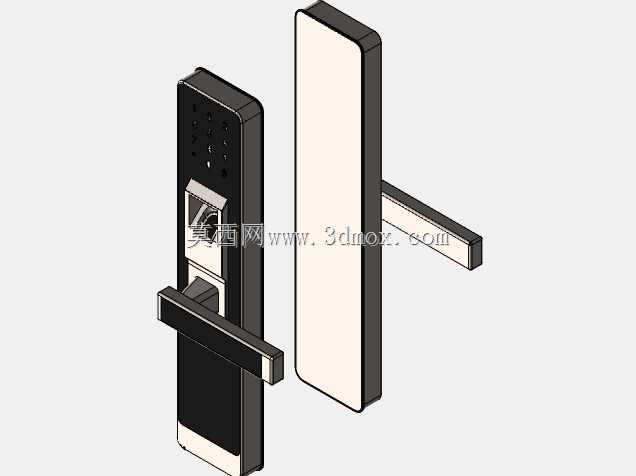

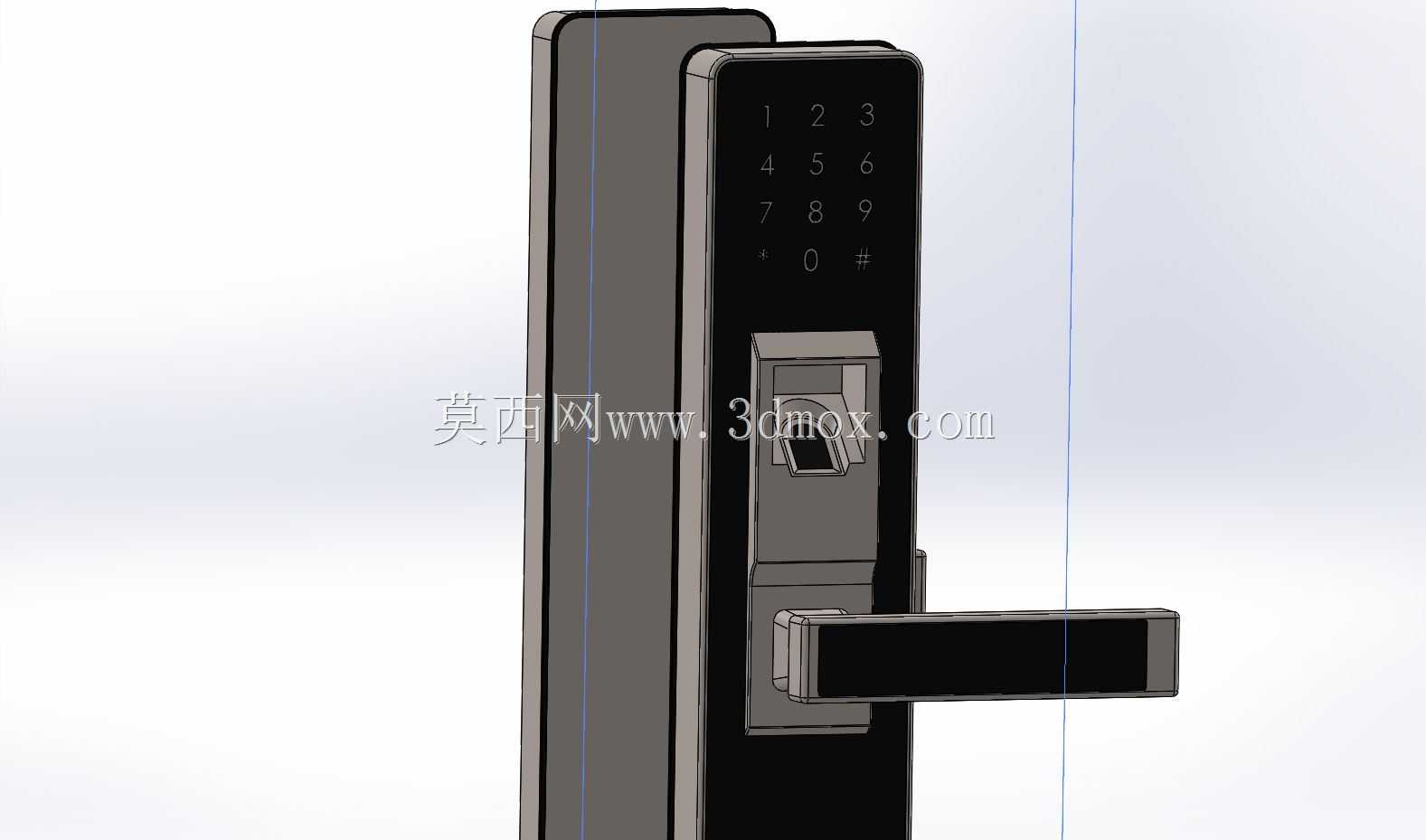

　　在民用住宅、公寓、办公空间的入户门禁场景里，智能执手门锁已经逐步替代传统机械锁成为主流选型，这类产品的三维结构设计需要兼顾人机交互逻辑、安装适配性、功能模块集成度多个维度的工程要求，不能只做外观曲面的堆砌。这款带指纹识别与密码按键的执手式智能门锁，在结构布局上把指纹识别模块设置在执手转轴的正上方位置，用户握持执手的时候拇指可以自然落在指纹采集区域，不需要额外调整手部姿态就能完成验证解锁动作，这个位置的选型是经过大量人机操作轨迹验证的，比把指纹模块放在面板最上方或者执手最末端的设计，操作路径缩短近40%，日常开门的动作流畅度更高。

　　密码按键区域采用整面覆盖的触控面板布局，数字按键按3*4矩阵排列，包含0-9数字与功能确认按键，面板做了轻微的内凹处理，避免日常使用中按键被意外刮花，同时触控面板和前面板的装配间隙控制在0.1mm以内，防止灰尘、水汽从接缝处渗入内部电路仓。前面板的主体结构采用分层设计，最外层是高强度的硬质防护面板，中间层是电路安装基板，用来固定密码触控模组、指纹识别模组、主控电路板，最内侧是和门体贴合的密封垫层，垫层采用软质橡胶材质，安装后可以填充面板和门体之间的缝隙，既可以避免硬接触刮花门体漆面，也能提升整体的防水防尘能力。

　　执手部分采用水平卧式设计，执手的握持段做了符合人体手掌弧度的圆角处理，没有尖锐的棱角，握持的时候受力均匀，长时间使用也不会产生硌手的不适感，执手和面板连接的转轴部位做了限位结构，解锁状态下执手下压角度控制在45度，刚好带动锁体完成开锁动作，松开后执手会在内部复位弹簧的作用下自动回到水平位置，不会出现下垂或者晃动的问题。从安装边界来看，这款门锁的前面板厚度控制在常规入户门的适配范围内，不需要对门体做额外的大规模裁切，适配市面上绝大多数厚度在40mm到120mm之间的木质、钢制入户门，安装孔位的布局和传统机械锁的孔位有很高的兼容性，旧锁更换的时候可以直接利用原有孔位固定，减少改孔的工作量。锁体的传动结构和前面板的执手转轴做了同轴度匹配设计，安装的时候只需要把方杆插入锁体的传动孔，再固定前后面板的连接螺栓就能完成装配，对安装人员的技术要求更低。在功能模块的集成上，这款门锁把指纹识别、密码验证两个核心解锁模块都集成在前面板上，内部走线全部隐藏在面板的结构筋位之间，不会出现走线干涉执手转动的问题，电路仓的位置做了独立的密封设计，即使面板表面有少量溅水，也不会直接接触到电路板，提升了产品在入户门半户外场景下的适应能力。

　　从结构强度的角度考虑，面板的主体支撑部分采用高强度工程塑料加金属衬板的组合结构，金属衬板设置在螺栓固定的位置，避免长期使用后螺栓连接位置出现开裂滑丝的问题，执手的内部嵌有金属加强芯，即使受到较大的外力撬动，也不会出现执手断裂的情况。在细节设计上，指纹识别模块的采集窗口做了微微凸起的处理，和周围面板形成0.2mm的高度差，用户不用目视寻找就能靠触感定位到指纹识别区域，夜间开门的时候也能快速完成操作。密码按键的位置做了背光预留的结构位，后续可以根据产品版本配置按键背光，方便光线不足的场景下操作。整个门锁的外观线条以平直简洁为主，没有多余的装饰性凸起，不容易积灰，日常清洁的时候只需要用软布擦拭表面即可，维护成本很低。对于结构设计从业者来说，这类智能门锁的建模重点在于各个功能模块的位置避让，既要保证各个电子元件有足够的安装空间，也要保证机械传动结构的运动路径没有干涉，同时还要控制整体的外形尺寸符合门体安装的通用标准，不能为了追求外观造型牺牲安装适配性和操作便利性。
