油底壳平面度检测工装设备结构设计

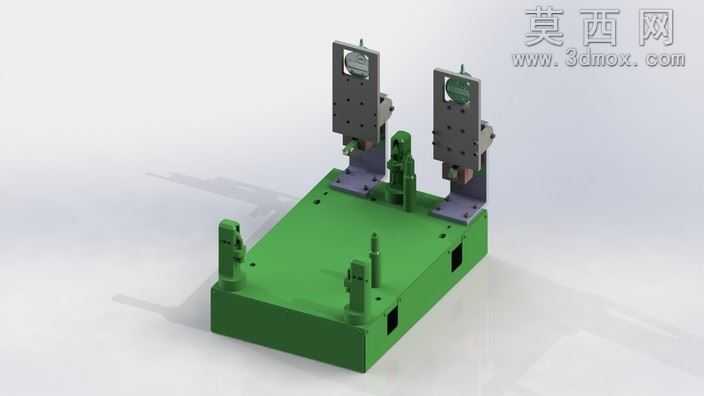

本模型为针对铸造油底壳设计的平面度检测专用工装，整体采用三维参数化建模完成，建模过程中严格遵循机械工装设计的公差配合规范，对各功能模块的装配关系进行了完整约束，确保模型可直接用于工程参考与结构验证。模型主体基座采用箱式铸造结构设计，建模时赋予了哑光绿色工业烤漆材质，基座表面预留了多组定位销安装孔、夹具固定位与检测模块安装基准面，所有孔位的位置度、同轴度参数均按照实际加工要求进行参数化定义，可直接导出用于加工工艺编制。基座上方对称布置两组立式检测模组，模组支架采用硬质阳极氧化铝材质渲染，表面的安装槽、固定孔位均做了精细化建模，还原了实际工装的调节结构，可根据不同规格油底壳的检测需求调整检测头的高度与水平位置，适配多型号产品的快速换型检测需求。基座上还设置了三组辅助定位夹紧机构，机构采用与基座同色系的材质表现，夹紧头的接触位置做了仿形设计，可与铸造油底壳的安装凸台完全贴合，避免装夹过程中造成工件变形，影响平面度检测结果的准确性。建模过程中对所有运动部件做了干涉检查，确保检测模组升降、夹紧机构开合过程中无结构冲突，各部件的装配间隙符合实际机械装配的工艺要求。渲染阶段采用工业产品常用的柔光环境，突出工装各部件的结构层次与材质质感，清晰展现了定位基准、检测单元、夹紧单元的布局逻辑，完整还原了该检测设备从工件装夹到平面度检测的全流程结构支撑，可作为平面度检测类工装设计的参考案例，帮助设计人员理解铸造类零部件平面度检测工装的布局思路、定位逻辑与结构设计要点。
