四柱式冲压成型工装模具结构设计

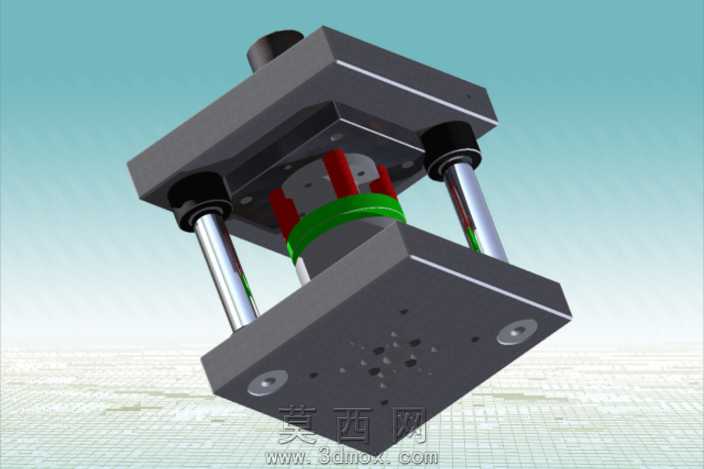

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉检查，确保各部件运动路径无冲突。整体采用经典四柱模架布局，上下模座选用高刚性板材结构设计，四根镀铬导向导柱搭配自润滑导套组件，保障合模过程的同轴精度，避免合模偏移导致的成型件尺寸超差。模型渲染阶段针对不同部件赋予了对应真实材质：上下模座采用调质钢材的哑光金属质感，表面做了发黑处理的纹理表现，还原工业模具的真实外观；导柱导套部分赋予抛光镀铬的高反射金属材质，突出导向件的精加工表面特性；中间成型工位的红色弹性卸料组件赋予聚氨酯橡胶材质，通过半透明的材质参数调整，表现弹性元件的质感特征；绿色限位圈采用工程塑料材质，调整材质粗糙度参数还原塑料件的哑光表面效果。结构设计上，上模座预留了设备安装接口，可适配常规冲压设备的装夹尺寸，中间成型型腔做了模块化拆分设计，可根据不同成型需求快速更换模芯组件，降低换模调试成本；下模座设置了均匀分布的安装定位孔，同时预留了废料排出的避让槽结构，保障冲压作业过程中废料可顺利滑落，避免积料影响生产连续性。设计思路围绕量产工装的实用性展开，在保障模架整体刚性的前提下，对非受力区域做了合理的减重结构设计，既降低模架整体重量，又不影响结构强度；导向组件的行程设计匹配成型工序的开合模距离，弹性卸料元件的压缩量经过参数校核，可提供稳定的卸料力，避免成型件卡滞在上模。建模过程中对所有标准件都做了参数化调用，包括内六角紧固螺钉、导套压盖、限位螺栓等部件，都按照机械设计标准的尺寸参数构建，模型装配关系完全还原真实模具的装配逻辑，可作为同类冲压工装设计的参考方案，也可用于模具结构教学的演示案例，帮助学习者理解四柱式冲压模具的组成结构与工作原理。
