表贴式JTAG调试接口电子元件结构设计

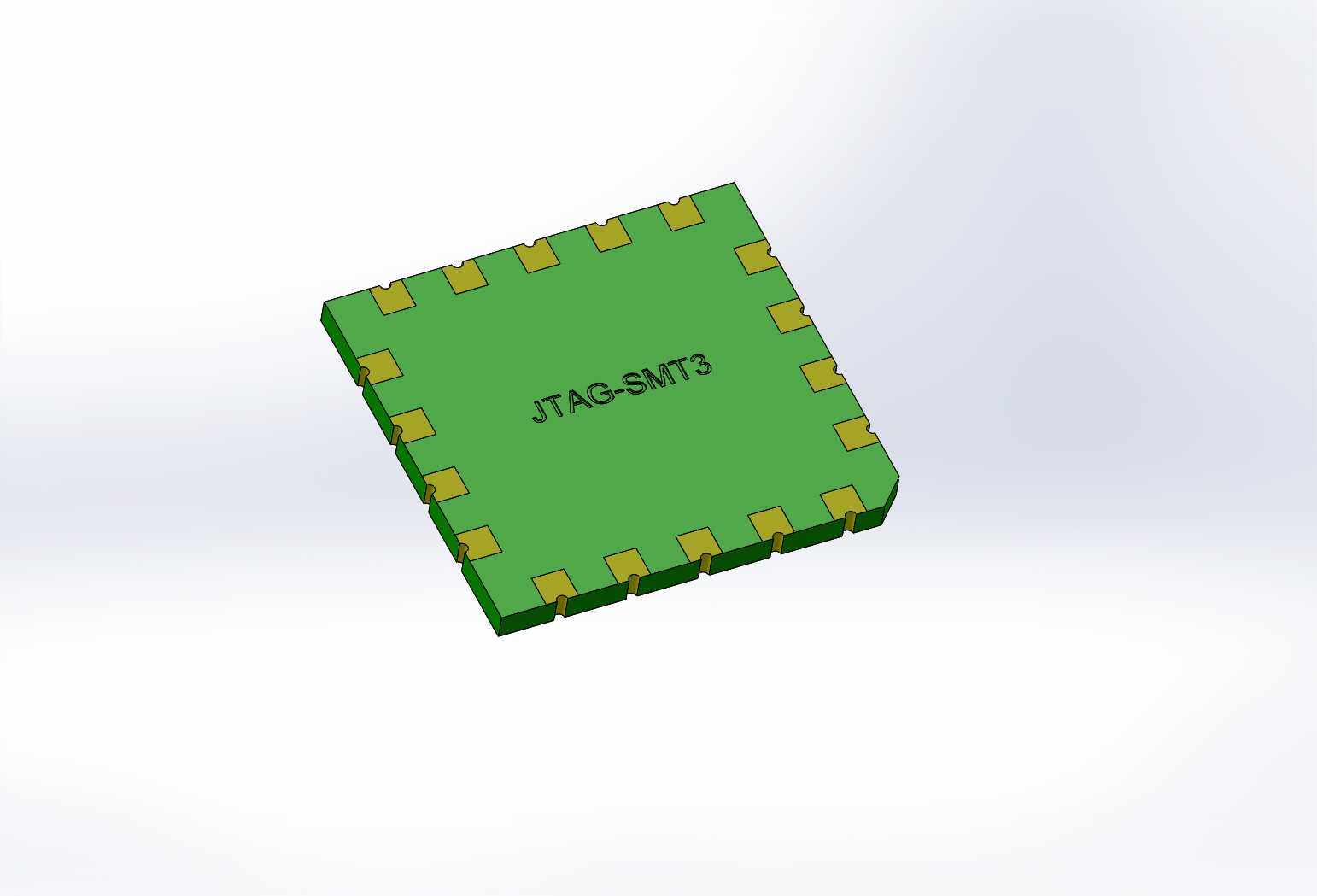

　　在嵌入式硬件开发、电路板量产测试的场景里，这类表贴JTAG接口是连接调试上位机与目标主控芯片的核心物理载体，日常做FPGA程序烧录、MCU固件调试、芯片边界扫描测试时，都要依靠这类接口完成信号的稳定传输，相比直插式的同类型接口，表贴封装的设计更适配当前高密度SMT回流焊的生产流程，能大幅缩减PCB板面占用空间，适配消费电子、工业控制板卡的紧凑布局需求。从实际使用的角度看，这个接口的设计首先要匹配SMT产线的贴片公差要求，主体塑封基座采用方形扁平结构，边缘的焊盘均匀分布在基座侧边，每个焊盘的宽度、相邻焊盘的间距都严格遵循行业通用的SMT焊盘设计规范，焊盘伸出基座的长度刚好满足回流焊时焊锡的爬锡需求，既不会因为焊盘过短造成虚焊，也不会因为焊盘过长导致相邻焊盘连锡短路。

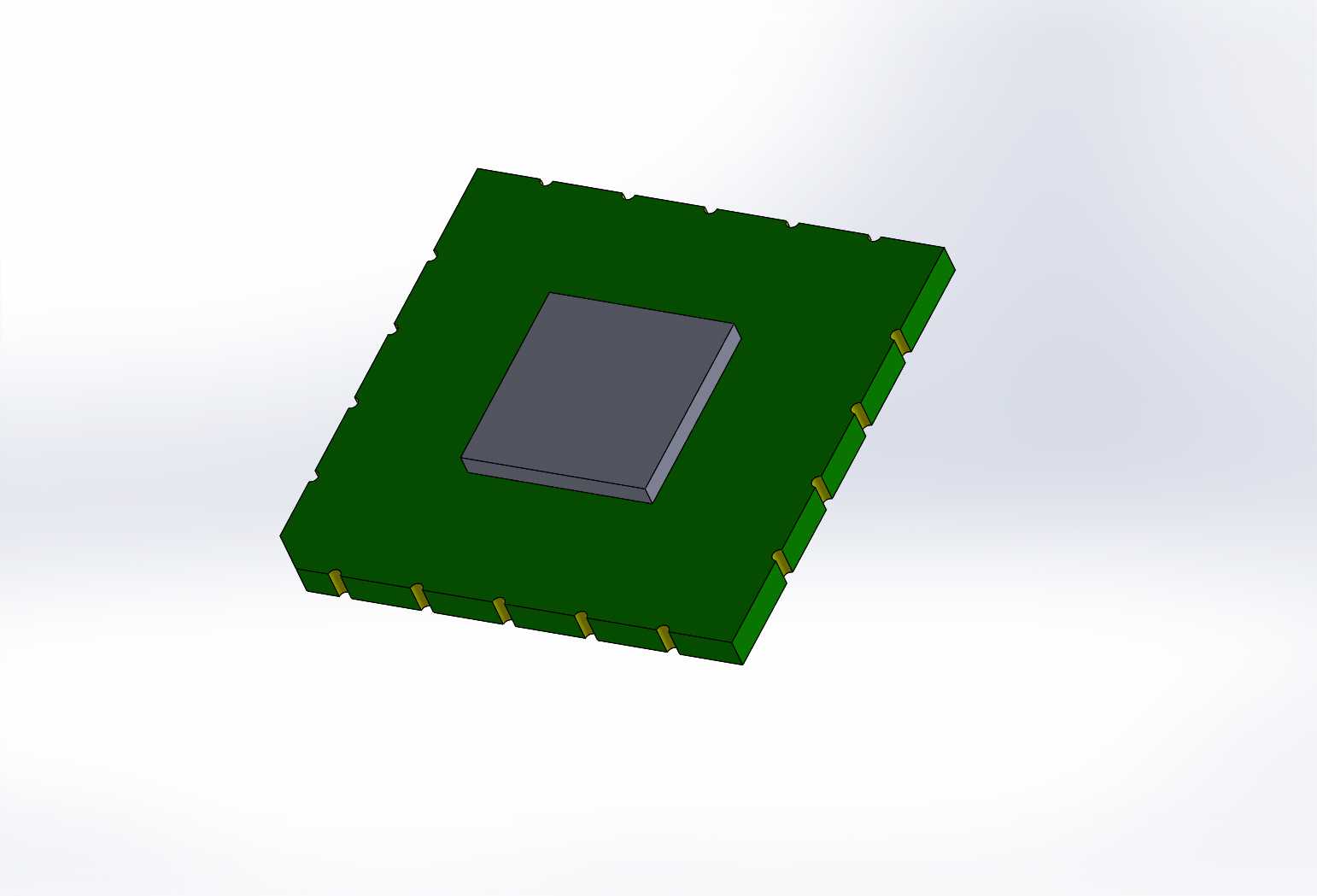

　　基座中央的接触区域采用下沉式设计，和配套的JTAG调试插头对接时，能依靠插头的定位结构完成精准对位，避免插偏造成的引脚接触不良，日常产线批量烧录时，工人不需要反复核对引脚位置，只要将插头对准中央区域下压就能完成可靠连接，单工位的烧录操作效率能提升近三成。做这个元件的三维建模时，首先要还原实际生产中的安装边界，整体的厚度控制要匹配常规PCB板上表贴元件的高度限制，不会和板上其他屏蔽罩、高元件产生装配干涉，基座的边角做了微小的倒角处理，一方面是避免SMT吸嘴取料时出现边角卡滞，另一方面也能减少回流焊过程中因为热胀冷缩造成的基座边角开裂问题。

　　侧边的焊盘建模时要还原实际的金属层厚度，焊盘表面做了轻微的弧度处理，模拟实际生产中焊盘表面的镀锡层形态，在做PCB装配仿真时，可以直接调用这个模型验证焊盘和PCB焊盘的对位精度，提前发现设计阶段的封装尺寸偏差，避免实际打板后出现元件无法贴装的问题。从电路功能的角度看，这个接口的引脚定义完全兼容标准JTAG协议的信号定义，包含TCK时钟信号、TMS模式选择信号、TDI数据输入、TDO数据输出以及对应的电源、接地引脚，建模时每个引脚的位置都和实际芯片手册的封装尺寸一一对应，结构设计人员在做PCB布局时，可以直接把这个模型导入到装配文件中，核对接口和周边结构件的间隙，比如接口上方如果有结构壳体的开孔，就可以通过这个模型确认开孔的位置和大小，保证后期调试插头能顺利插入，不会被壳体挡住。

　　另外这个表贴接口的设计还考虑了多次插拔的耐用性，基座的塑封材料选用耐高温的玻纤增强材质，能承受多次回流焊的高温烘烤不会变形，中央的接触端子采用弹性铜合金材质，建模时还原了端子的弹性形变空间，当调试插头插入时，端子能产生合适的接触压力，保证信号传输的稳定性，即使经过上百次的插拔操作，接触电阻也能维持在合格范围内，不会因为端子疲劳造成信号中断。在做整机结构的抗震仿真时，这个模型的重量分布也按照实际元件的材质密度做了配重设置，可以准确模拟设备在运输、使用过程中受到振动冲击时，元件焊盘处的受力情况，帮助设计人员提前优化焊盘的加固设计，比如在焊盘两端增加工艺偷锡焊盘，提升元件的焊接牢固度，避免设备在强振动环境下出现元件脱落的问题。很多刚接触硬件结构设计的工程师容易忽略这类接口元件的细节建模，往往只画一个简单的方块代替，实际做样机装配时才会发现接口位置和结构件干涉、插头无法插入等问题，而精准还原的三维模型能在设计阶段就把这些潜在问题排查掉，大幅缩短样机调试的周期，减少打板返工的成本。
