圆柱型电力电容器内部结构三维设计

　　在输配电系统、工业供配电回路以及大功率用电设备的进线侧，电力电容器是无功补偿环节的核心执行元件，其作用是抵消感性负载产生的滞后无功电流，降低线路传输损耗，提升供电母线的功率因数，避免供电部门因功率因数不达标产生的力调电费处罚，同时稳定末端用电设备的电压水平，减少电压波动对精密加工设备、变频驱动装置的干扰。这类圆柱型封装的电力电容器，多应用于户内低压配电柜的无功补偿柜、户外柱上补偿装置以及大功率变频设备的直流母线侧，不同应用场景下对其安装尺寸、接线端子布局、内部芯体固定方式的要求存在明显差异，建模过程中需要充分兼顾不同安装场景的边界约束。

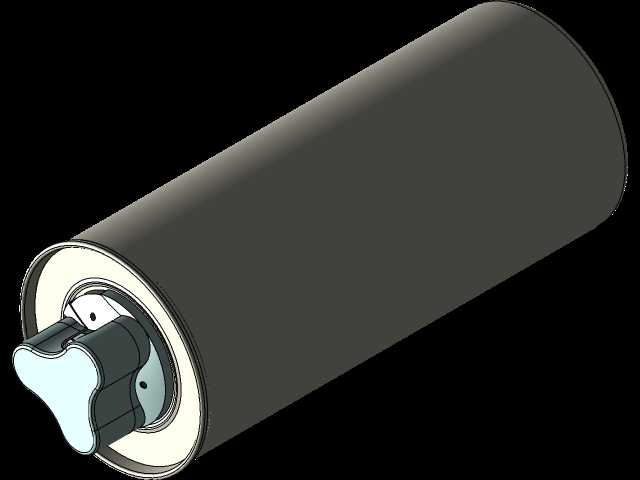

　　从结构设计逻辑来看，该款电容器采用卷绕式芯体作为核心储能单元，金属化薄膜卷绕成型的芯体外部包裹绝缘衬层，与圆柱形金属外壳之间预留均匀的散热间隙，避免长期运行过程中芯体产生的热量积聚在外壳内部加速绝缘老化。外壳采用薄壁拉伸铝壳或者镀锌钢板卷焊成型，端部的密封结构同时兼顾绝缘与机械固定需求，引出端子采用三瓣式异型结构，既可以保证与外部接线母排的可靠接触，又能通过结构限位防止接线过程中端子跟转，避免内部引线被扯断。建模时先完成芯体卷绕结构的参数化搭建，根据额定容量、额定电压对应的芯体直径、卷绕长度确定内部空腔尺寸，再反向推导外壳的内径、壁厚以及端部封盖的配合尺寸，保证各部件之间的配合公差符合低压电器的装配要求。

　　安装边界方面，这类圆柱型电容器常规采用底部螺栓固定或者侧面卡箍固定两种方式，建模时需要在外壳底部预留标准安装螺栓的沉孔位置，孔位间距符合通用电气安装导轨的适配尺寸，外壳的外径公差控制在合理范围内，保证配套卡箍可以顺利箍紧且不会出现松旷。端子的伸出长度、接线面的平面度也需要符合低压电器接线的相关要求，避免接线后母排与外壳之间的电气间隙不足引发爬电风险。内部芯体的固定采用端部绝缘支架定位，支架与外壳内壁之间设置缓冲垫，抵消运输、安装过程中的振动冲击，防止芯体出现位移导致内部引线受力断裂。

　　从功能特性角度，该结构的电容器具备自愈式电容的典型结构特征，金属化薄膜的镀层在出现局部击穿时可以自行挥发恢复绝缘性能，建模时还原了芯体与外壳之间的绝缘填充层结构，该层既可以提升整体绝缘水平，也可以辅助芯体向外传导热量，降低长期满负荷运行时的内部温升。端部的密封结构采用橡胶密封圈与压盖配合的方式，既可以防止外部潮气、粉尘进入壳体内部影响绝缘性能，也可以在电容出现内部故障产气时，通过密封结构的形变释放内部压力，避免出现壳体爆裂的安全风险。在进行三维建模时，需要重点还原各部件之间的装配关系，包括芯体与支架的配合间隙、支架与外壳的定位方式、端子与封盖之间的绝缘衬套结构，这些细节直接决定了后续生成工程图纸时的尺寸标注准确性，也方便结构设计人员在此基础上改型适配不同容量、不同安装方式的电容器产品。

　　实际选型应用中，设计人员可以基于该三维模型快速调整外壳长度、芯体直径参数，匹配不同补偿容量的需求，也可以通过修改端子结构、安装脚布局适配不同柜体的安装空间，无需从零开始搭建基础结构，大幅缩短新产品的设计周期。建模过程中所有配合面均按照实际生产的公差要求预留了装配间隙，不存在干涉问题，可直接用于装配干涉校验、安装模拟以及后续的工程图导出，为低压无功补偿类产品的结构设计提供可靠的三维参考。
