滑动式固废介质排放截断阀结构设计

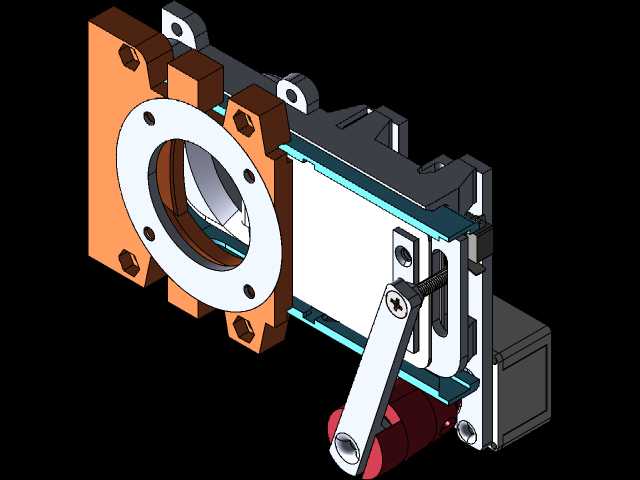

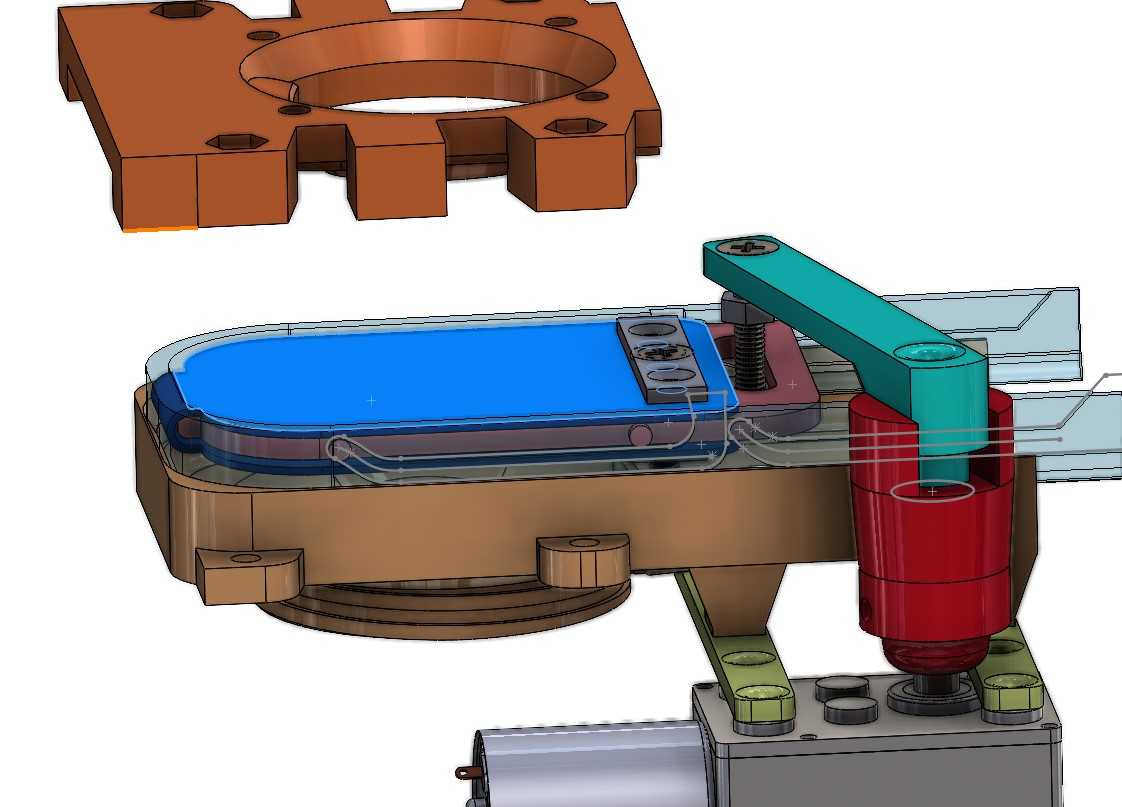

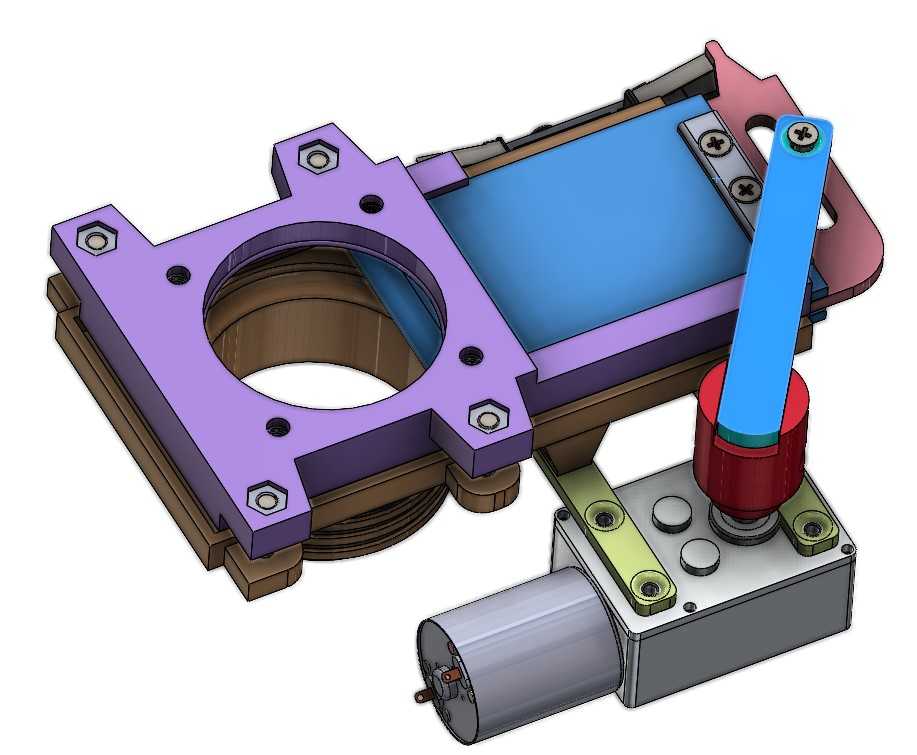

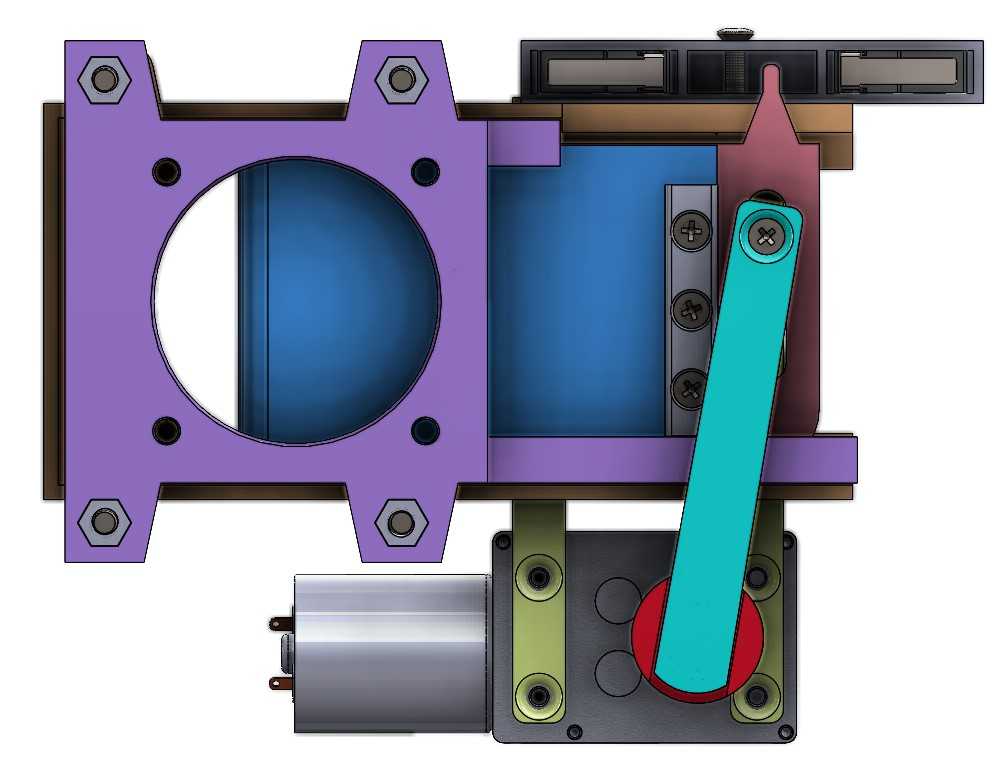

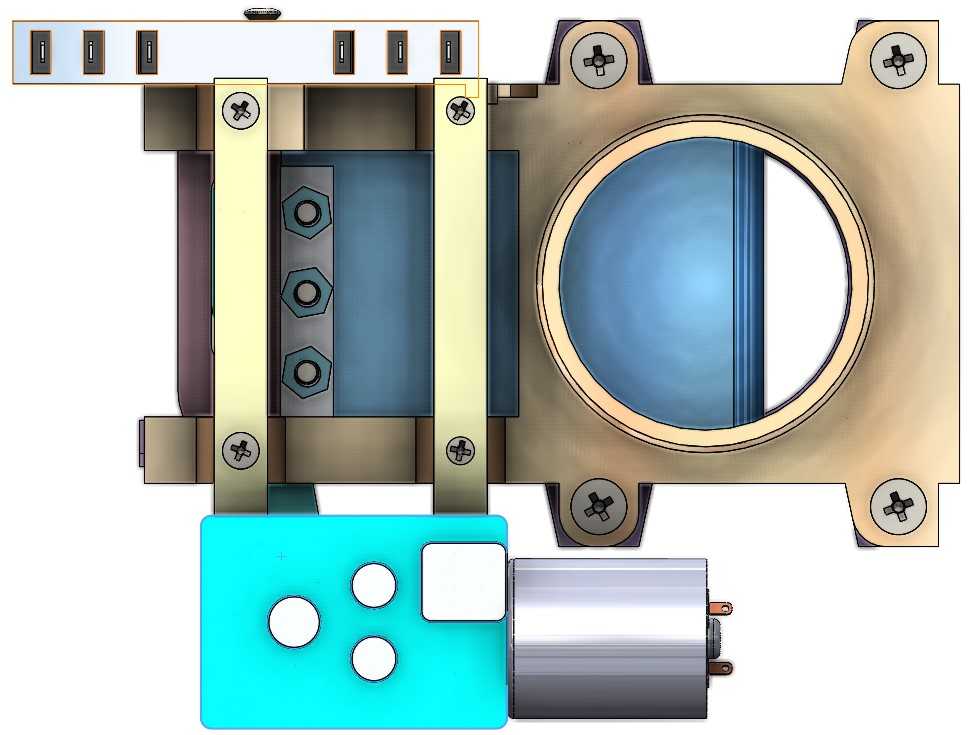

　　这款滑动式截断阀主要面向含固体颗粒的流体排放场景设计，常见于市政排污管网末端、工业生产工艺段的固液混合介质排出口、污水处理单元的渣液排放工位，区别于常规通径球阀、闸阀易被固体颗粒物卡滞的缺陷，其滑动闸板的运动轨迹与介质流向垂直，启闭过程中闸板与密封座之间存在自适应补偿间隙，可有效降低纤维、硬质颗粒卡入密封副的概率。从结构组成来看，产品分为安装法兰段、滑动闸板腔室、驱动摆臂组件、密封副四个核心部分，左侧的方形安装法兰带六个均布的内六角安装孔，法兰端面加工有环形密封槽，可适配配套的密封垫片实现与外接管路的端面密封，法兰中心通径与阀腔通径完全对齐，避免通径突变造成的介质滞留、颗粒堆积问题。闸板腔室采用框架式焊接结构，两侧设置有导向滑槽，滑槽内嵌有自润滑耐磨衬条，闸板可沿滑槽做直线往复运动，实现通径的全开与全闭，闸板与阀腔内壁之间预留有0.2mm的运动间隙，既避免运动卡滞，又可通过介质流道的压力实现密封副的自紧贴合。驱动端采用外置摆臂结构，摆臂通过十字槽盘头螺钉与闸板端部连接，摆臂的转轴端设置有复位扭簧，可适配手动扳动、气动推杆、电动执行器等多种驱动源的连接，无需额外定制转接支架即可完成驱动单元的快速装配。

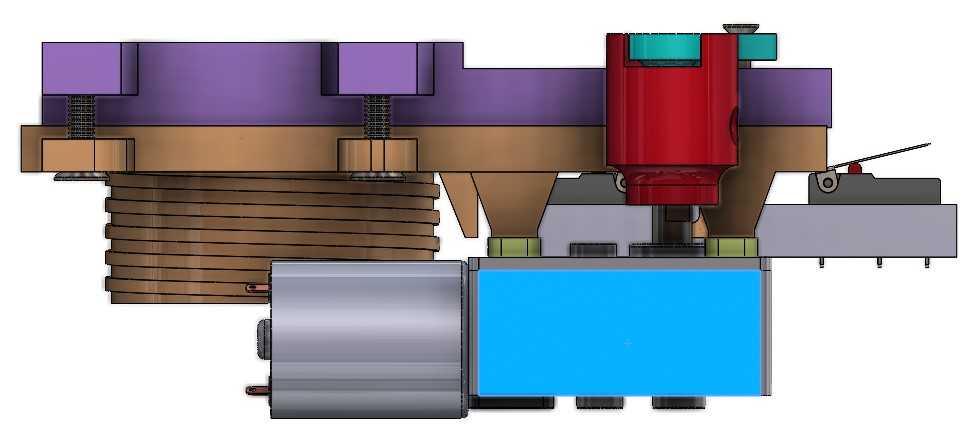

　　设计过程中优先考虑了安装边界的适配性，整体结构沿通径轴线方向的厚度控制在120mm以内，可直接适配现有管路的安装间距，无需对原有管线进行切割改造；法兰安装孔的孔距遵循通用管路法兰的安装尺寸标准，可直接与同通径的国标法兰配对安装，降低现场改造的施工成本。密封结构采用软硬复合密封形式，闸板密封面堆焊硬质合金层，表面粗糙度抛光至Ra0.8，阀座密封面采用耐磨损的橡胶材质，橡胶密封座背后设置有弹性补偿圈，当密封面出现轻微磨损时，弹性圈可自动推动密封座贴合闸板表面，补偿磨损量，延长阀门的维护周期。

　　在实际工况应用中，这类滑动阀可耐受最高80℃的介质温度，可通过最大粒径10mm的固体颗粒，启闭过程中闸板的剪切作用可切断缠绕在通径处的纤维类杂物，避免阀门关闭不严的问题。结构设计时充分考虑了维护便捷性，阀腔侧盖采用快拆式螺栓连接，无需将整个阀门从管路上拆下，即可打开侧盖清理阀腔内部堆积的杂物、更换磨损的密封件，大幅降低现场维护的工作量。导向滑槽的衬条采用可更换设计，当衬条磨损导致闸板间隙过大时，仅需更换衬条即可恢复导向精度，无需更换整个阀腔壳体。摆臂与闸板的连接采用浮动式连接结构，可自动补偿闸板运动过程中的微小偏摆，避免连接部位出现应力集中导致的螺钉断裂问题。

　　从流体流道设计来看，阀腔内部无直角凸起结构，所有过流面均做圆弧过渡处理，减少介质流动过程中的阻力损失，同时避免固体颗粒在阀腔内部的死角堆积，降低阀门启闭的负载。针对含腐蚀性介质的应用场景，阀体内壁可做衬塑处理，所有外露金属部件均采用不锈钢材质制作，可适配弱酸碱介质的排放需求。安装时需注意法兰端面的密封垫片需对齐通径，避免垫片凸入通径造成介质流动干扰，驱动摆臂的运动行程需与闸板的全开全闭位置匹配，避免出现过行程导致的闸板变形、密封面损坏问题。日常巡检过程中仅需定期在导向滑槽部位加注润滑脂，检查摆臂连接螺钉的紧固状态即可，无需复杂的日常维护操作。
