AC110V直角回转阀门执行器结构设计

　　在化工流体输送、市政给排水、暖通空调管网这类需要频繁通断或调节管路介质的工况里，这类直角回转阀门执行器是阀组远程控制的核心配套部件，它不需要人工近距离操作阀门手轮，直接通过电信号驱动就能完成阀瓣90度范围的回转动作，适配球阀、蝶阀这类做角行程运动的截断类阀门，尤其适合安装在高空管廊、腐蚀介质环境、防爆区域这类人员不便抵达的阀位，能大幅降低现场运维的操作强度与安全风险。

　　从实际功能逻辑来看，这款执行器额定输出扭矩为100Nm，足够驱动通径在DN50到DN150区间的软密封或中等硬度硬密封角行程阀门，不会出现扭矩不足导致的阀瓣卡涩、关不到位的问题，也不会因为扭矩冗余过大造成阀杆受力过载损伤密封副。供电规格适配工业现场常见的AC110V控制回路，能直接接入现有工厂的低压控制电箱，不需要额外加装电压转换模块，减少现场布线的额外成本。直角输出的结构设计，让执行器的动力输出轴和内部电机轴线呈90度垂直布局，相比同轴直连的执行器，能大幅压缩沿阀杆轴向的安装空间，在管排间距狭窄、阀位上方预留空间不足的管廊场景里，这种结构的安装适配性要比直连式产品好很多，不会因为执行器本体过长和周边管线、桥架产生干涉。

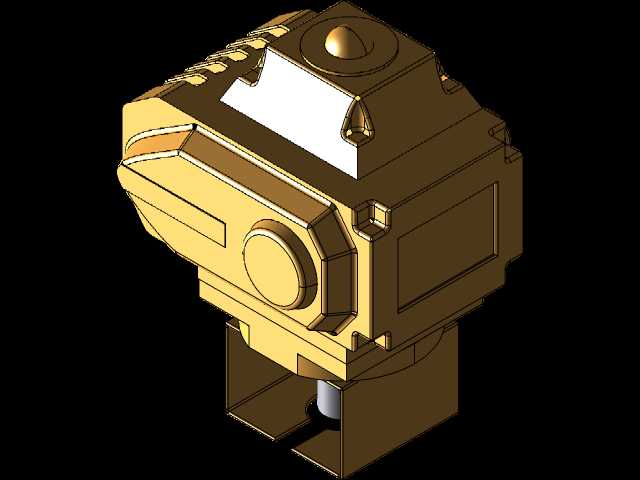

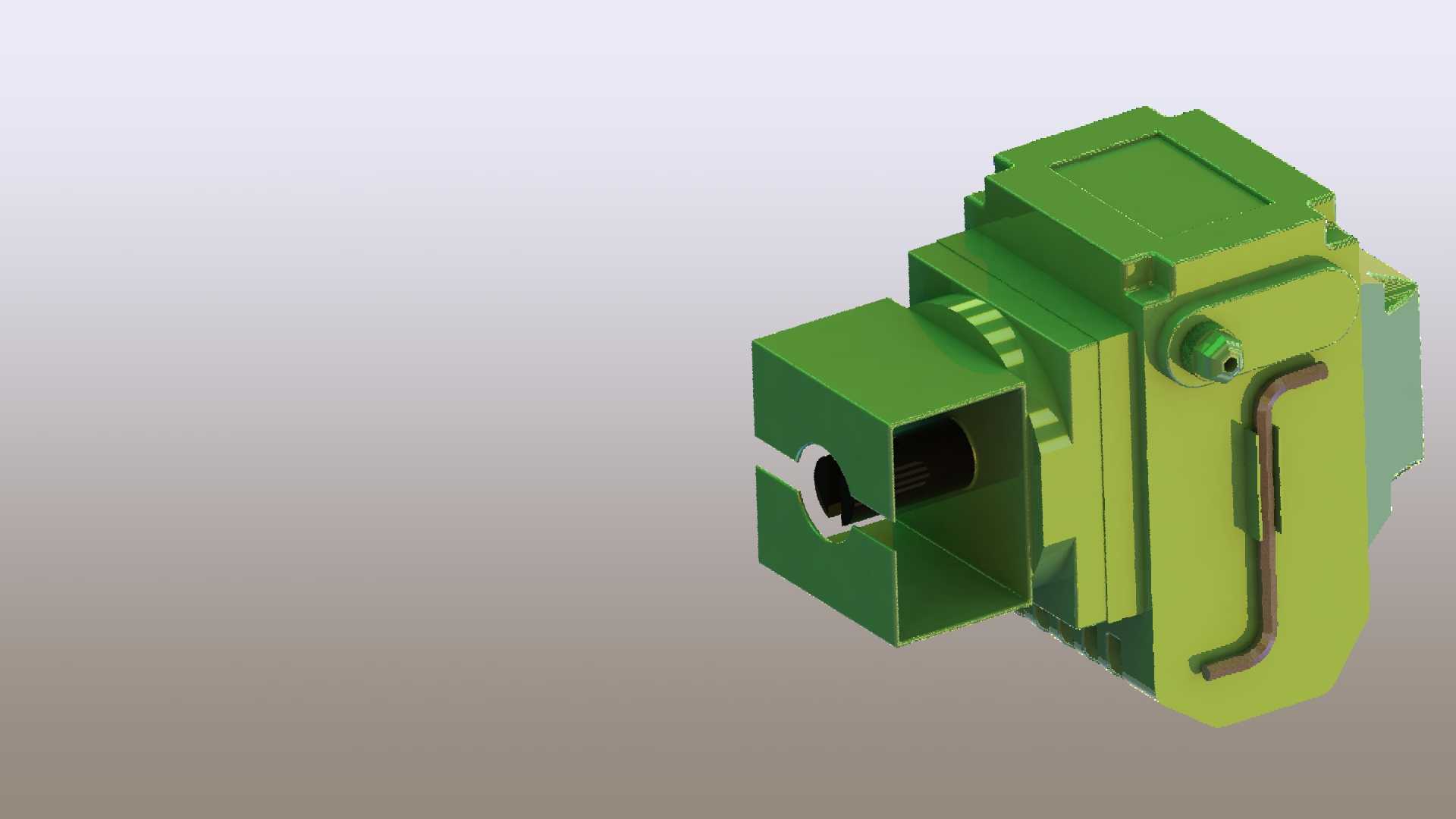

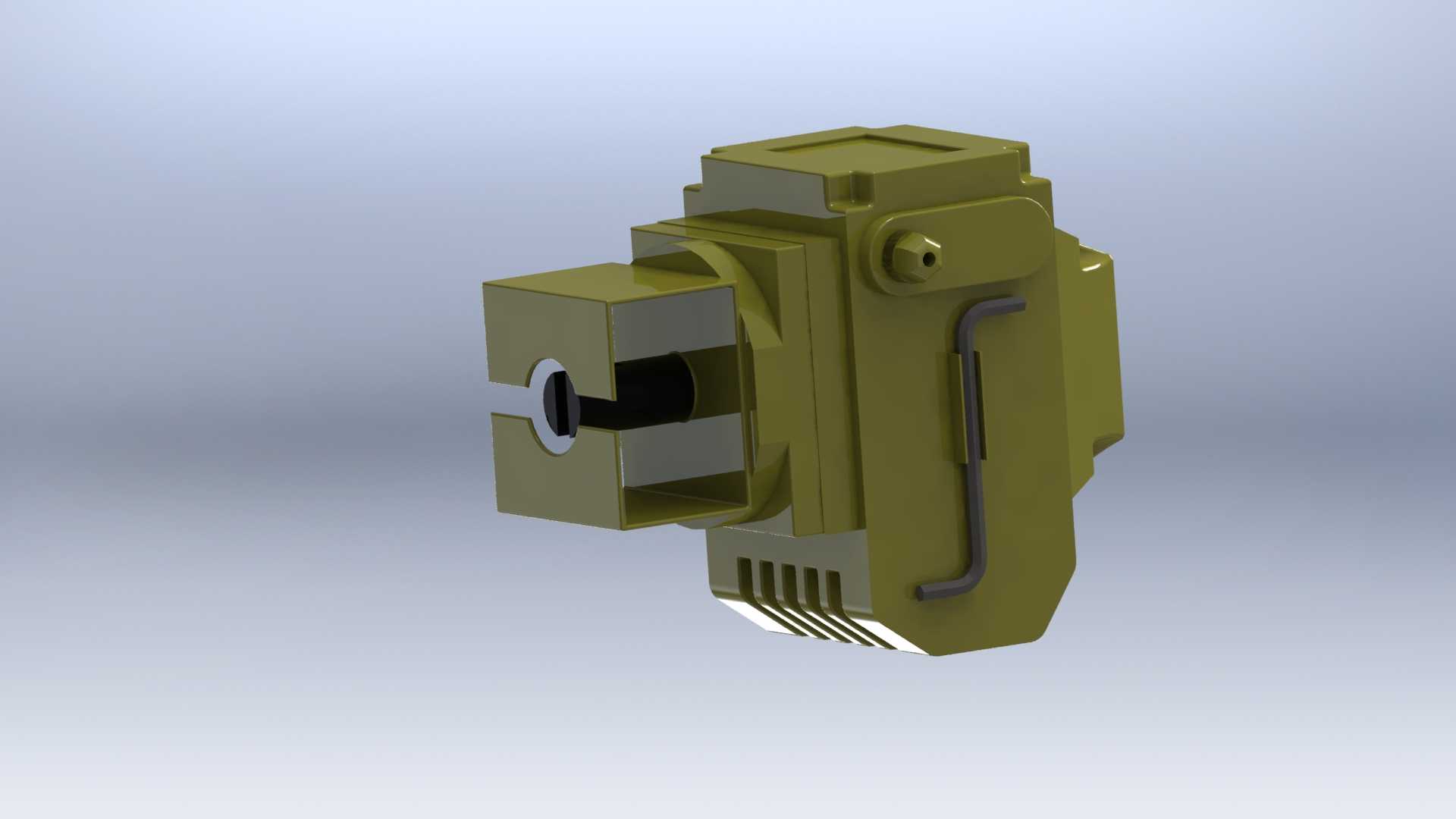

　　做三维结构设计的时候，首先要锚定的是安装边界尺寸：输出端的阀杆连接孔采用带键槽的方孔配合结构，和标准阀门的驱动轴尺寸做适配，连接端的法兰安装孔位完全匹配行业通用的阀门驱动连接标准，不需要用户额外做转接法兰就能直接安装。外壳采用分体式拼接结构，主体壳体做了加强筋布局，既保证壳体在户外安装时的抗冲击、抗形变能力，也能控制整体重量，不会给阀杆和管道连接部位带来额外的垂向载荷。内部的传动链采用蜗轮蜗杆减速结构，本身具备反向自锁特性，当阀门到位断电之后，不需要额外加机械锁止结构就能固定阀位，不会因为管道内介质的压力冲击导致阀瓣自行移位，出现内漏或者通流面积变化的问题。侧面预留的手动操作接口，是为了在现场断电、控制回路故障的时候，运维人员可以通过配套手柄直接操作执行器动作，完成应急的开关阀操作，避免因为电控故障导致管路断流或者介质泄漏引发生产事故。

　　建模过程中需要重点关注几个配合公差：输出轴和壳体轴承位的同轴度公差要控制在0.02mm以内，避免传动过程中出现卡滞、磨损不均的问题；蜗轮和蜗杆的啮合侧隙要预留合理的装配余量，既不能侧隙过大导致回程误差超标，影响阀门开度的控制精度，也不能侧隙过小导致低温环境下润滑脂粘度上升时出现传动卡涩。外壳的密封结构采用沟槽嵌装密封圈的设计，防护等级能满足户外露天安装的防雨、防尘要求，接线腔和传动腔做完全隔离的结构设计，避免现场接线时的冷凝水、灰尘渗入传动腔内部，加速齿轮和轴承的磨损。执行器的行程限位位置做了可调式的机械限位结构，用户可以根据实际配套阀门的全开、全关角度微调限位块位置，保证阀门能完全到位，不会出现过转损伤密封面或者行程不足导致的流通截面不够的问题。

　　从现场安装的角度来说，这款执行器的重心设计在安装法兰的中心轴线上，吊装的时候不需要额外做配重平衡，单人就能完成对位安装，接线端子采用插拔式结构，接线的时候不需要在狭小的接线腔里拧螺丝固定，能缩短现场安装的接线时间。外壳表面采用喷塑处理，能适应一般工业环境下的防腐蚀要求，在普通水厂、暖通管网、普通化工物料输送的场景里，不需要额外做防腐防护就能直接使用。
