俄文字符液晶显示模组MT-20S4A结构设计

　　在工业控制终端、小型嵌入式设备的人机交互环节，字符型液晶显示模组始终是低成本信息输出的核心选型之一，本次呈现的MT-20S4A俄文字符显示模组，正是针对西里尔字母显示需求开发的专用显示组件，其结构设计完全贴合工控板卡直插安装的通用规范，可直接适配多数8位/4位并行总线的主控电路。从实际应用场景来看，这类字符屏常被用在俄区出口的工业计数装置、小型检测仪表、老旧进口设备替换备件领域，相比通用英文点阵屏，它内置了完整的西里尔字母字库，无需主控端额外做字模转换，能直接输出俄文提示信息，大幅降低固件开发的适配工作量。

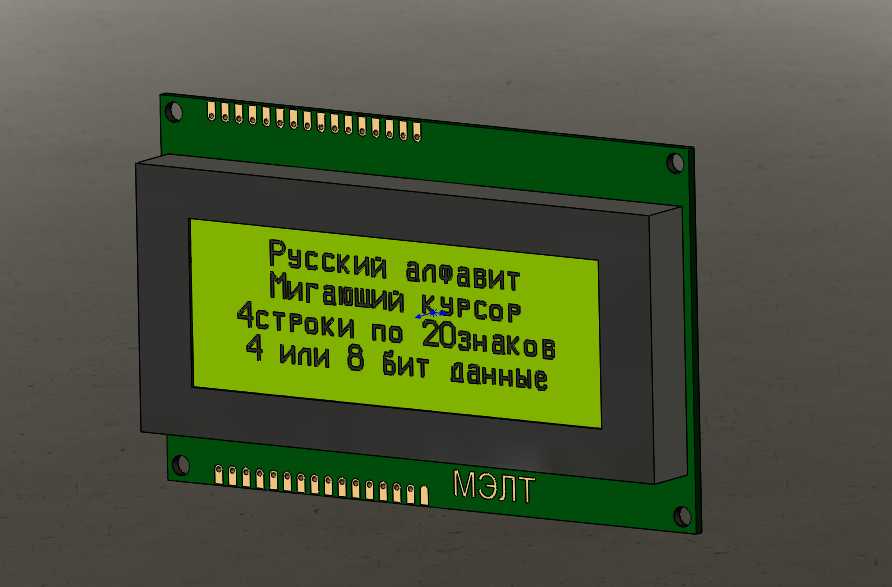

　　从功能特性上看，该模组为4行20字符的显示规格，支持闪烁光标显示，可满足设备状态提示、参数数值展示、操作指引输出等基础交互需求，屏幕采用黄绿底黑字的STN液晶材质，在常规室内工业环境下可视角度充足，无需额外背光补光也能清晰辨识内容，低功耗的特性也适配电池供电的便携检测设备使用。结构设计层面，模组采用PCB板载液晶封装的形式，液晶玻璃通过COB工艺绑定在绿色FR4基板上，基板上下边缘均排布了直插式排针引脚，引脚间距符合标准2.54mm工控接插件规范，设计时预留的安装孔位分布在PCB四个角位，可通过铜柱直接固定在设备面板内侧，或者通过排针直接焊接在主控电路板上，两种安装方式都能保证结构稳定性。

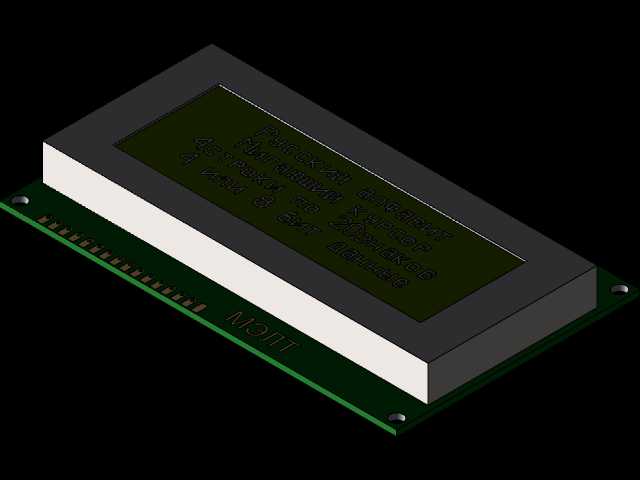

　　做结构适配时需要注意，该模组的液晶部分凸出于PCB基板表面，面板开窗尺寸需要匹配液晶显示区域的外轮廓，预留0.2-0.3mm的装配间隙避免挤压液晶玻璃造成漏液，PCB整体的长宽尺寸完全兼容同规格通用字符屏的安装边界，做备件替换时无需修改原有设备的安装结构，直接替换原有同引脚定义的显示屏即可正常工作。设计过程中参考了原厂MT-20S4A的实物测绘尺寸，对排针位置、安装孔位、液晶凸台高度都做了1:1的还原，PCB表面的丝印标识也和实物保持一致，能直接用于设备结构干涉检查、安装工位模拟、整机BOM配单的三维可视化校验。

　　在做设备结构布局时，这类显示模组的后方需要预留至少5mm的空间避让排针焊接引脚，避免和后方的贴片元件产生结构干涉，同时因为液晶玻璃属于易碎部件，装配时的压合力度需要控制在合理范围，结构建模时已经将液晶部分的受力边界做了明确标注，方便结构工程师在设计面板压框时避开受力敏感区域。不同于图形点阵屏，这类字符屏的驱动电路全部集成在PCB板上，外围仅需供电和并行总线即可工作，结构上不需要额外预留驱动板的安装空间，整体集成度更高，适合对安装空间有严格限制的小型工控设备使用。

　　从安装边界来看，模组总厚度由PCB基板厚度、液晶绑定层厚度、表面保护偏光片厚度叠加而成，建模时对每一层的厚度都做了精准还原，在做面板与PCB的间距设计时，可以直接调用模型测量堆叠尺寸，不需要反复核对二维图纸的层厚参数。排针的伸出长度也按照常规直插排针的尺寸建模，焊接到主控板后的引脚突出长度也做了模拟，能直观检查焊接后是否会和主控板背面的元件产生冲突。对于做俄区出口设备的结构工程师来说，这个模型可以直接导入整机装配体，完成显示面板部分的结构匹配，省去自行测绘建模的时间，也能避免自行测量产生的尺寸误差导致后续开模或者装配出现问题。
