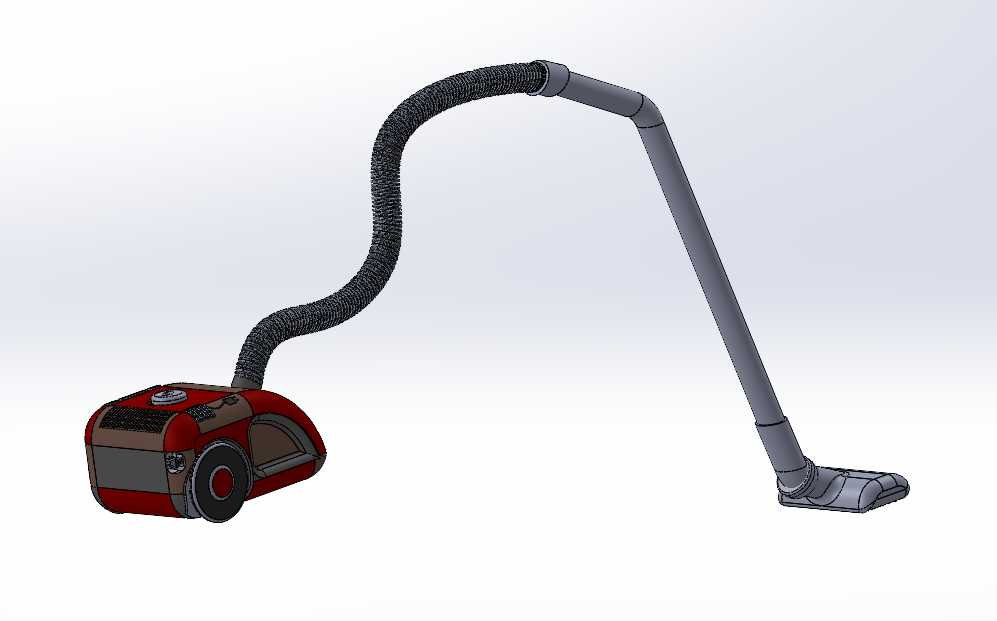

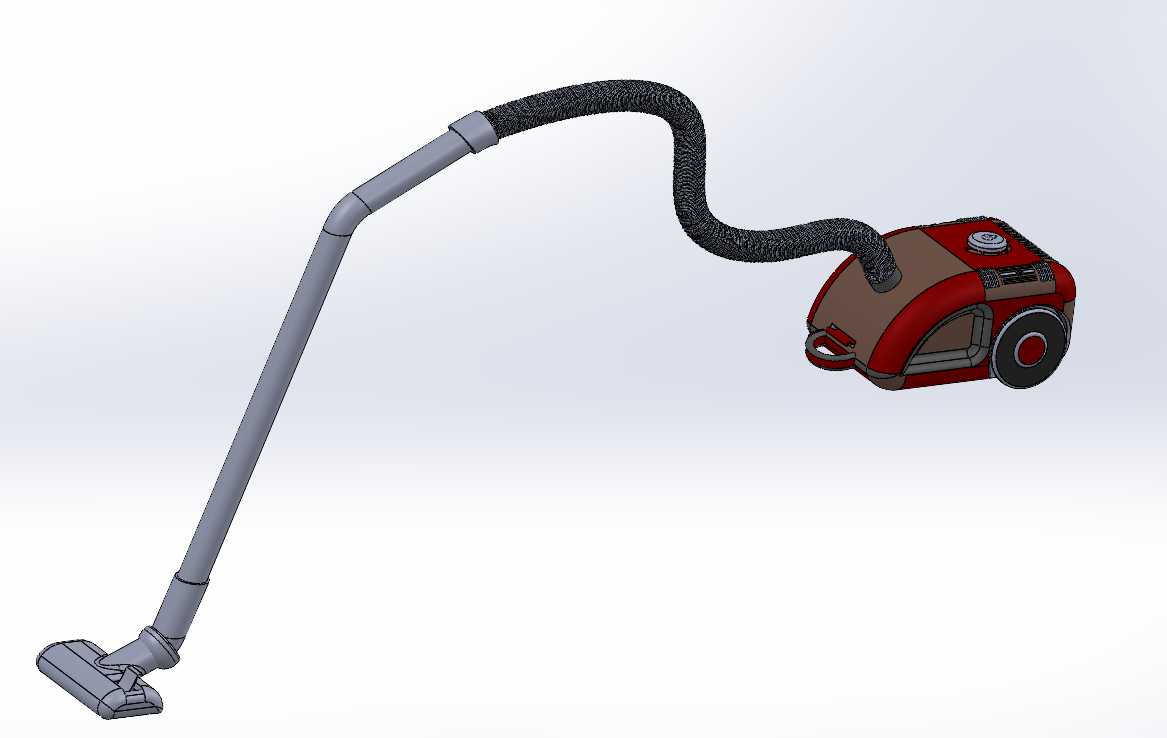

家用卧式真空吸尘器结构三维设计

　　这套卧式吸尘器的三维结构设计，核心围绕日常家庭场景的地面清洁需求展开，在结构排布上优先考虑使用过程中的操作灵活性与收纳便利性，区别于商用大型吸尘设备的重载设计逻辑，家用场景下的设备需要兼顾拖动顺滑度、转向灵活性与噪音控制，因此在主机重心布局上做了针对性调整。主机舱采用卧式矮重心布局，将尘仓、动力单元、过滤组件沿水平方向依次排布，整机放置在地面时的重心高度控制在120mm以内，配合底部的万向支撑滚轮，在拖动清洁时不会出现侧翻风险，同时主机外壳的边角全部做R15以上的圆弧过渡，避免在家具缝隙间拖动时磕碰柜体漆面。

　　吸尘软管采用波纹结构设计，静态弯曲半径可控制在80mm，能够适配沙发底部、床底等低矮空间的清洁作业，软管与主机的连接端采用旋转快插结构，可实现360度自由旋转，在拖动主机变换清洁方向时，软管不会出现扭结堵风的问题，连接端的密封槽内置环形密封胶条，在15kPa的工作负压下不会出现漏风泄压的情况。硬质延长杆采用分段式插接结构，单段长度450mm，两段拼接后总长度可达900mm，配合末端的地刷组件，使用者站立操作时无需过度弯腰，符合日常使用的人机工程学要求；地刷组件的底部设置有两组滚动支撑轮，前端边缘设置柔性刮条，在硬质地板、短绒地毯等不同地面材质上移动时，刮条能够贴合地面形成负压腔，避免吸力从地刷边缘泄漏，同时地刷与延长杆的连接关节具备上下90度、左右180度的摆动范围，能够轻松绕过桌椅腿等障碍物，无需频繁挪动家具即可完成边角区域清洁。主机舱的上盖设置有卡扣式开启结构，按下解锁按键即可掀开上盖取出尘仓，尘仓采用透明可视化材质，使用者可以直接观察内部积尘量，及时倾倒清理，避免尘满导致的吸力下降；尘仓内部设置多级过滤结构，初级过滤采用大孔径滤网拦截毛发、大颗粒碎屑，次级HEPA滤网拦截细小微尘，过滤后的气流经过动力单元散热通道后从主机尾部的排气格栅排出，排气方向斜向地面，避免直吹人体造成不适。

　　在结构强度设计上，主机外壳采用2.5mm壁厚的ABS材质，在滚轮安装位、软管连接位等受力集中的区域，内部增设加强筋结构，在日常拖动、轻微磕碰的工况下不会出现壳体开裂的问题；动力单元的安装位设置有减震胶垫，能够抵消电机高速运转时产生的振动，降低整机工作时的共振噪音，避免日常清洁时产生过大的声响干扰。整机的外形尺寸控制在长380mm、宽240mm、高220mm的范围内，收纳时可以将延长杆、地刷挂靠在主机侧面的卡扣位，整体占用的储物空间不足0.02立方米，普通家庭的储物柜、阳台边角都可以轻松放置，不会占用过多居家空间。

　　在细节设计上，主机顶部设置有内嵌式提手，需要跨区域移动设备时，可以直接通过提手拎起整机，提手的承重结构与主机内部的骨架直接连接，拎取时不会出现外壳变形的问题；电源线的收纳采用内置卷线结构，按下卷线按键即可自动收回电源线，避免电源线杂乱缠绕影响收纳整洁度。整个结构设计没有冗余的复杂构件，所有连接部位都采用快拆结构，日常清理维护时不需要额外工具即可完成尘仓、滤网的拆卸与安装，降低普通用户的使用维护门槛，同时各部件的装配公差控制在0.2mm以内，装配后各活动部件动作顺畅，没有卡滞、松动的问题，能够满足家用场景下长期高频使用的结构可靠性要求。
