AC660V重载限位开关结构三维设计

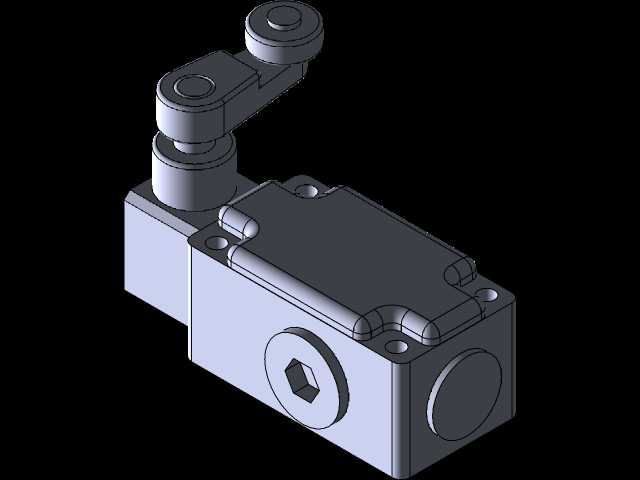

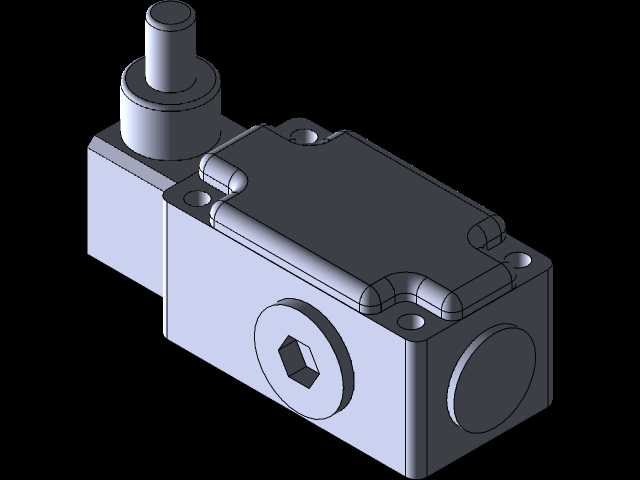

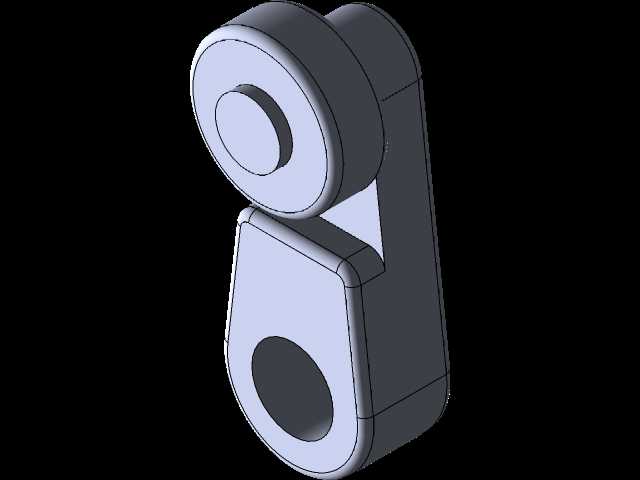

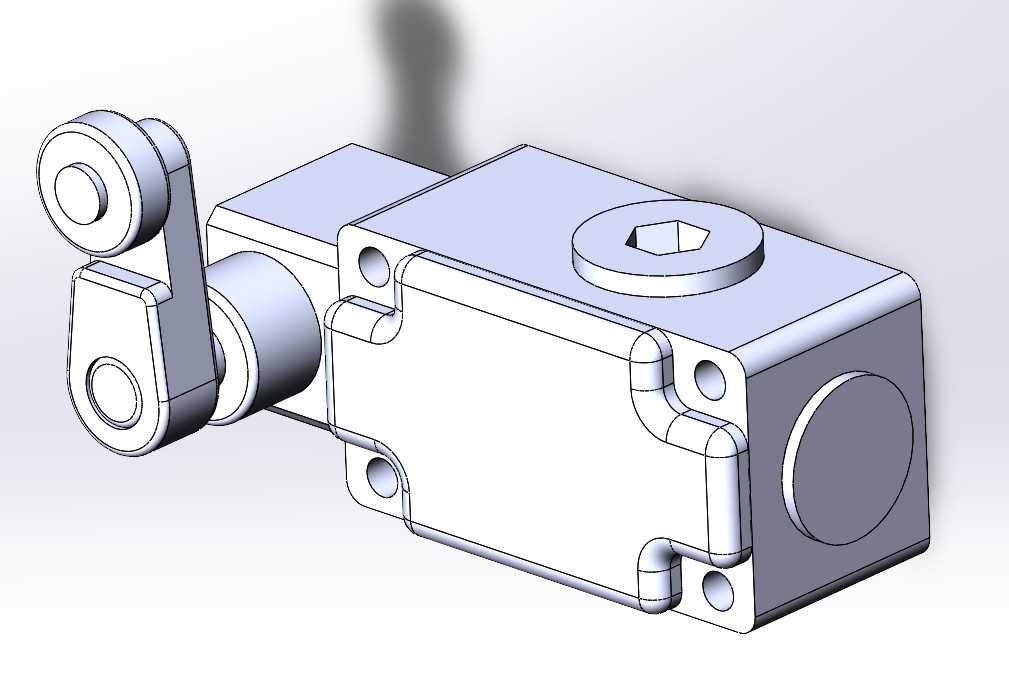

　　这款限位开关的结构设计，首先围绕重载工业场景的防护需求展开，IP65的防护等级决定了外壳的密封结构逻辑，上下两个带安装孔的铰接臂结构，分别对应触发端与固定端的功能分区。从实际应用场景来看，这类开关多用于起重设备、港口机械、重型输送线的行程限位位置，需要在户外多粉尘、偶有淋水的环境下长期稳定工作，同时要承受设备运行到位时的机械碰撞冲击力，因此外壳采用了圆角过渡的厚壁结构，避免应力集中在边角位置，降低碰撞开裂的风险。上部的圆形腔体内部用于容纳微动触发组件与接线端子，腔体的止口结构设计预留了密封胶圈的安装槽位，保证腔体内部的电气部件不会被外界水汽、粉尘侵入，下部的铰接臂带同轴安装孔，用于将开关整体固定在设备机架上，上部的触发臂可以绕铰接轴转动一定角度，当设备运动部件触碰到触发臂的外伸端时，触发臂转动带动内部微动开关动作，输出位置到位的电信号，切断设备运行回路或者触发反向运行指令。

　　设计过程中首先确定了安装边界尺寸，下部固定孔的中心距、上部触发端的回转半径都严格匹配重型设备的安装空间要求，避免出现安装时与周边结构件干涉的问题，两个铰接部位的轴孔采用了同轴度公差约束，保证触发臂转动时没有卡滞，转动行程的冗余量设置在15度左右，既不会因为超程损坏内部触发元件，也能保证触发信号的稳定输出。外壳的分型面设置在两个腔体的连接臂侧面，方便模具开模生产，同时分型面的位置避开了密封配合面，不会因为合模缝的存在影响防护性能。接线端的位置设置在腔体侧面，预留了防水电缆接头的安装螺纹，用户接线时可以直接配套标准的格兰头，不需要额外做密封处理。

　　从结构强度角度考虑，连接上下两个腔体的臂部做了加厚处理，同时在臂部与腔体的连接位置做了圆弧过渡，避免长期受碰撞力出现断裂问题，触发臂的外圆面做了光滑处理，减少设备运动部件触碰时的磨损，延长整体使用寿命。这类开关的额定参数覆盖交流660V、直流400V的电压等级，额定工作电流10A，能够直接控制中小功率的设备回路，不需要额外加装中间继电器，简化设备的电气布线结构。在建模过程中，所有的安装孔位都做了公差匹配，固定孔的直径适配行业通用的M10安装螺栓，触发端的转动轴与孔的配合采用间隙配合，保证转动灵活的同时不会出现过大的晃动量，避免触发位置出现偏差。

　　内部的触发组件安装位设置了定位筋，保证微动开关的安装位置精度，触发压头的行程与外部转臂的转动角度做了联动匹配，当转臂转动到设计的触发角度时，压头刚好触发行程，输出电信号，转臂继续转动到极限位置时，压头不会被过度压缩，保护内部微动开关的簧片不会因为长期过压出现疲劳失效。外壳的材质选用常用的工程塑料PA66加玻纤，建模时的壁厚设置均匀，避免注塑生产时出现缩痕、变形等问题，所有的外表面棱角都做了R2以上的圆角处理，既减少应力集中，也能避免安装维护时划伤操作人员。从设备选型的角度来看，这个结构的限位开关安装方式灵活，既可以通过下部的固定孔直接安装在平板机架上，也可以配套安装支架调整安装高度与角度，适配不同设备的安装位置需求，触发臂的受力方向可以根据现场安装情况调整，能够满足正向碰撞、侧向触碰等多种触发场景的使用需求。
