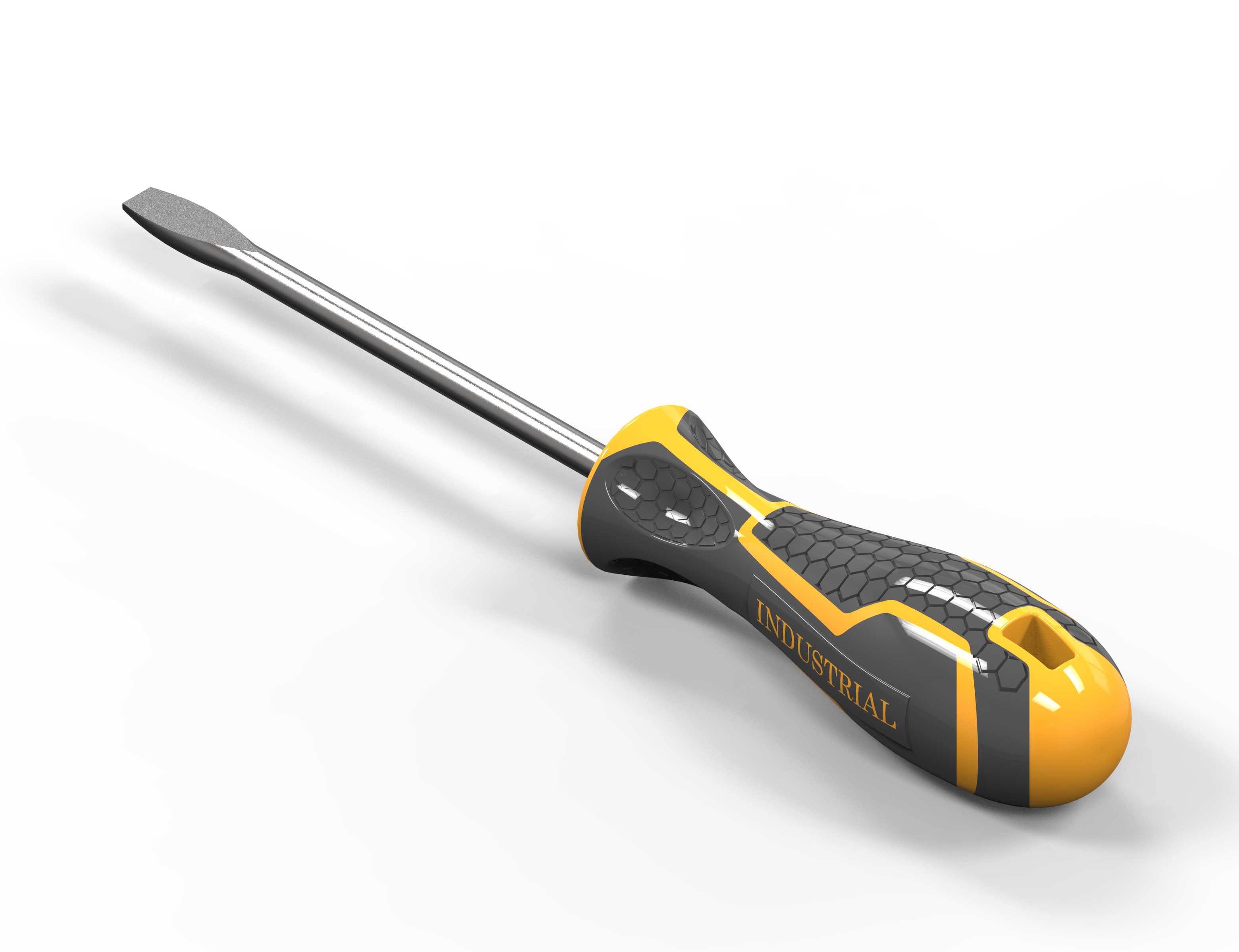

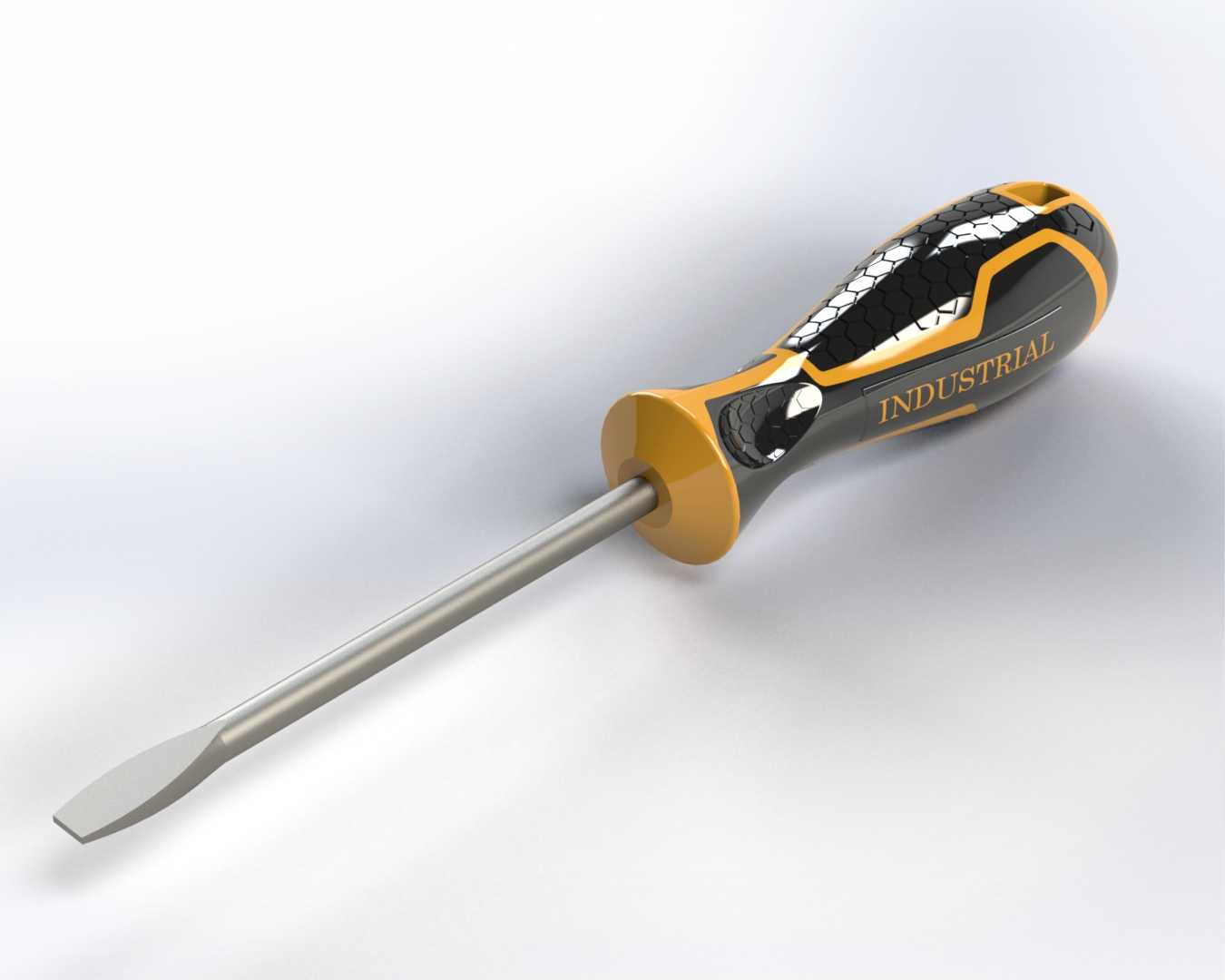

工业级一字螺丝刀手动旋具结构

　　这款一字型手动旋具的结构设计，完全围绕一线装配、维修场景的实际使用需求展开，没有多余的装饰性结构，每一处造型都对应实际作业中的受力与操作痛点。先从作业端说起，旋杆部分采用平直一字批头设计，批头刃口做了微倒角处理，既保证刃口能完全嵌入标准一字槽螺钉的槽口内，避免拧动时出现滑牙、崩边的问题，也能减少批头对螺钉槽口的损伤，适配M2到M6区间的常规一字槽紧固件，覆盖电子装配、设备维保、五金组装等场景下八成以上的一字螺钉拆装需求。旋杆整体采用等径圆杆结构，杆身做了表面硬化处理，表面粗糙度控制在Ra1.6以内，既保证拧动时的扭矩传递刚性，遇到锈蚀螺钉需要敲击旋杆尾部辅助松动时，杆身也不会出现弯曲、变形的问题，杆身与手柄的连接位置做了滚压嵌合结构，而非简单的胶粘固定，大扭矩拧动时不会出现旋杆与手柄打滑、脱落的情况。

　　手柄部分的设计充分考虑了长时间操作的人机工程需求，整体采用符合手部握持曲线的纺锤形造型，握持段的最大直径控制在38mm，适配绝大多数成年操作者的手掌握持围度，手柄表面做了双色防滑结构，黑色区域为高摩擦系数的软胶材质，覆盖手掌与手指主要接触的受力区域，表面的菱形防滑凹槽能在手部沾有少量油污、汗液的情况下依然保持足够的握持摩擦力，不会出现拧动时脱手的问题；黄色区域为高强度硬胶材质，构成手柄的主体支撑骨架，承受拧动时的径向与轴向受力，手柄尾部做了圆滑过渡处理，长时间掌心顶压操作时不会出现硌手的问题，手柄尾部的加宽设计也能在需要施加轴向压力拧动紧定螺钉时，让掌心受力更均匀，减少局部压强带来的操作疲劳。手柄上的标识区域采用模内注塑工艺，不会因为长期摩擦、接触油污出现标识脱落的问题。

　　从安装与适配边界来看，这款旋具的整体长度控制在220mm左右，其中旋杆有效作业长度为120mm，能覆盖常规设备外壳、结构件的螺钉拆装深度需求，遇到沉孔内的螺钉时，杆身的等径设计可以深入深度不超过100mm的沉孔内完成作业，不会因为杆身变径或手柄干涉无法到位。批头的刃口厚度为1.2mm，适配槽宽1.2mm到1.5mm的标准一字螺钉，使用时不需要额外搭配转换接头，直接握持即可完成操作，整体结构没有易损的活动部件，日常使用仅需要做好批头刃口的防护，避免磕碰损伤刃口精度即可。

　　在实际产线应用中，这类手动旋具多用于设备预装工位的紧固件预紧、售后维保场景的现场拆装，不需要外接电源或气源，不受作业场地的供电、供气条件限制，整体重量控制在150g左右，放在工具包内携带不会增加过多负重，手柄的抗油污材质设计，在机加工车间、汽修场景等油污较重的作业环境下，使用后仅需要用普通抹布擦拭即可清理干净，不会出现油污渗入材质导致手柄发黏的问题。旋杆的防锈处理能适应车间内的潮湿环境，短期接触切削液、润滑油也不会出现锈蚀问题，长期使用的可靠性远高于普通民用级旋具。从结构建模的角度来看，这款产品的各部件配合公差控制合理，旋杆与手柄的嵌合位置预留了0.02mm的过盈量，装配后能保证足够的连接强度，批头刃口的角度与厚度参数完全贴合紧固件的国标尺寸要求，不会出现批头与螺钉槽不匹配的问题，建模时的曲面过渡全部做了圆角处理，没有应力集中的尖锐棱角，既保证注塑生产时的脱模顺畅，也避免使用过程中棱角划伤操作者的手部。
