Campagnolo大高原款自行车牙盘齿片设计

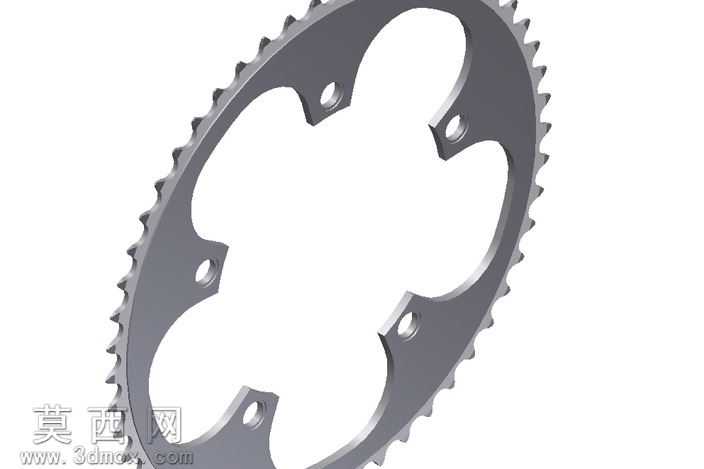

本作品为Campagnolo规格大高原类型自行车牙盘齿片的三维参数化设计成果，建模阶段依托Autodesk Inventor平台完成全特征构建，全程遵循机械零件设计的严谨逻辑，从齿形轮廓基准出发，先通过渐开线方程生成标准传动齿廓，保证每一个轮齿的齿距、齿高、齿厚参数均匹配自行车链条啮合要求，避免传动过程中出现跳齿、卡链的问题。建模过程中优先采用草图驱动特征的设计思路，先绘制齿片的外轮廓基准线，再通过环形阵列完成全部轮齿的排布，随后对盘体的五爪安装孔位进行精准定位，孔位的中心距、孔径尺寸完全适配Campagnolo规格的曲柄安装接口，保证装配时的同轴度与贴合度，孔位边缘额外添加了倒角特征，既消除加工后的锐边隐患，也能提升安装时的导向便利性。材质设定阶段，针对自行车牙盘的使用场景，赋予其高强度铝合金材质属性，模拟硬质阳极氧化后的表面质感，金属表面呈现细腻的哑光银灰效果，齿尖部位通过材质参数微调体现出高频使用后的轻微磨损质感，提升模型的真实感。结构设计上，盘体采用大镂空的五辐式减重结构，在保证盘片整体结构强度、抗扭性能的前提下，尽可能去除非受力区域的多余材料，既降低零件自重，也能减少骑行过程中盘片带来的风阻，镂空轮廓采用平滑的圆弧过渡，避免应力集中导致的盘片断裂风险。渲染阶段采用工作室均匀布光方案，通过多盏柔光光源从不同角度照射模型，清晰展现齿廓的细节、安装孔的结构以及盘体表面的金属质感，背景采用纯白色调突出零件本身的结构特征，无多余装饰元素干扰观察。整个设计过程严格参照自行车传动系统的行业标准，所有尺寸参数均经过装配干涉校验，既可以作为产品设计阶段的结构验证模型，也可用于加工生产前的原型参考，还原了量产牙盘齿片的全部结构细节，包括齿形的修形处理、孔位的沉台结构、盘片边缘的倒角工艺都在模型中得到完整体现，能够直观展现该款牙盘齿片的设计特点与结构优势。
