电子设备电源连接背板结构设计

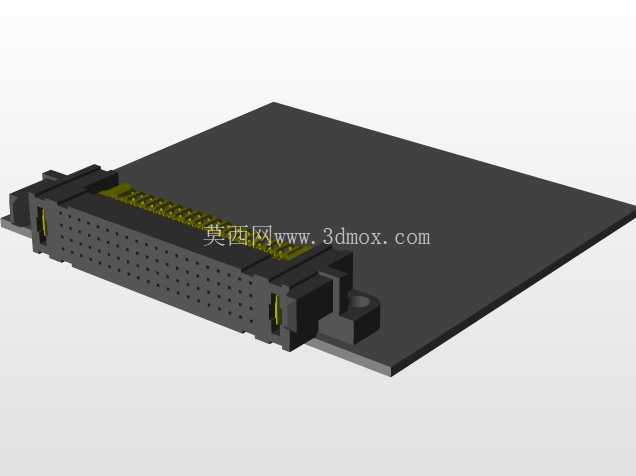

　　在工业控制机柜、嵌入式计算设备、模块化电源系统的搭建场景中，背板是承担板卡互联、电源分配、信号中转的核心承载部件，其结构设计合理性直接决定整套设备的运行稳定性与后期维护便捷性。本次设计的电源连接背板，首先从实际安装边界出发，适配标准19英寸机柜内的子板安装间距，板体主体采用环氧玻璃布基材的PCB结构，整体厚度控制在2.0mm，兼顾结构刚性与布线空间需求，板体边缘预留的定位孔严格匹配机柜安装梁的孔位公差，单边安装间隙控制在0.2mm以内，避免装配时出现错位顶死的问题。

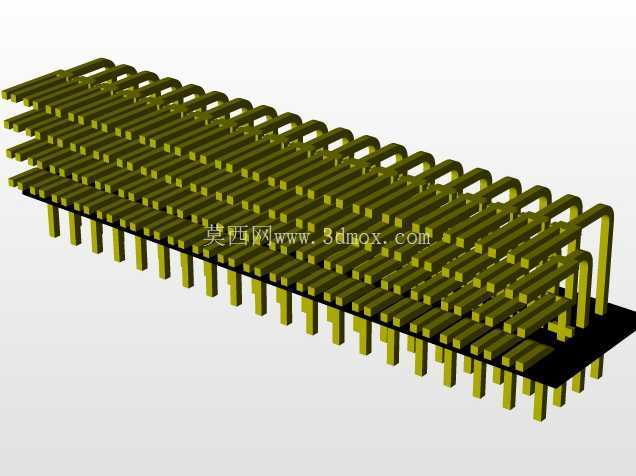

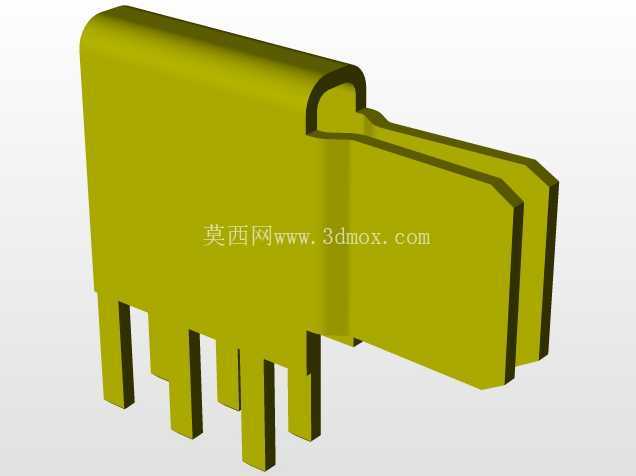

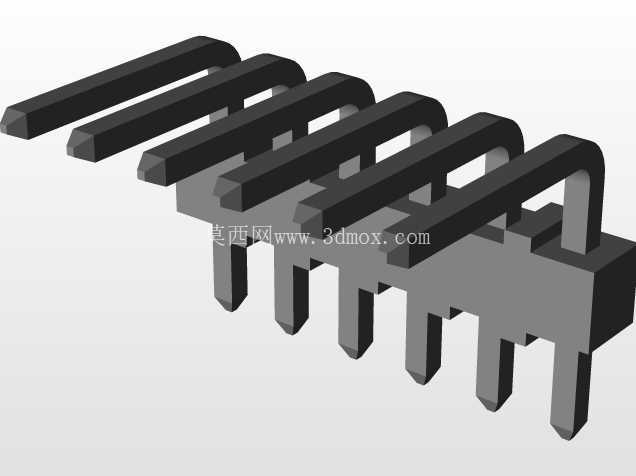

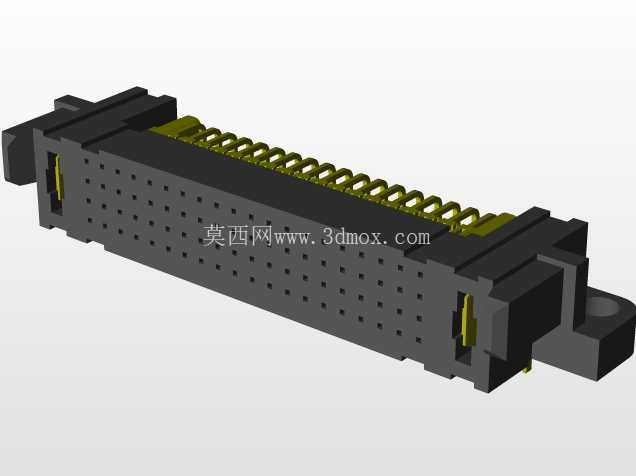

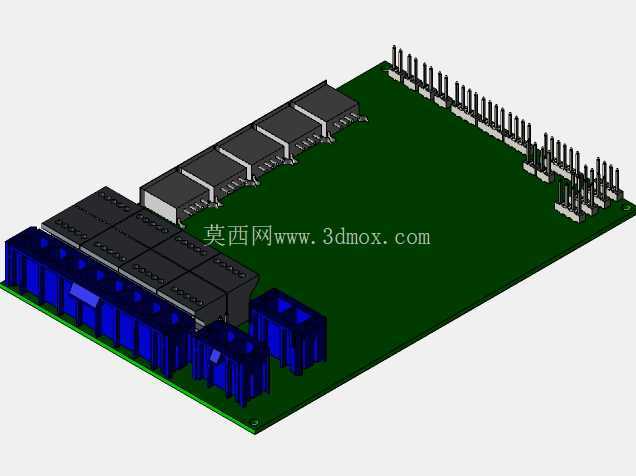

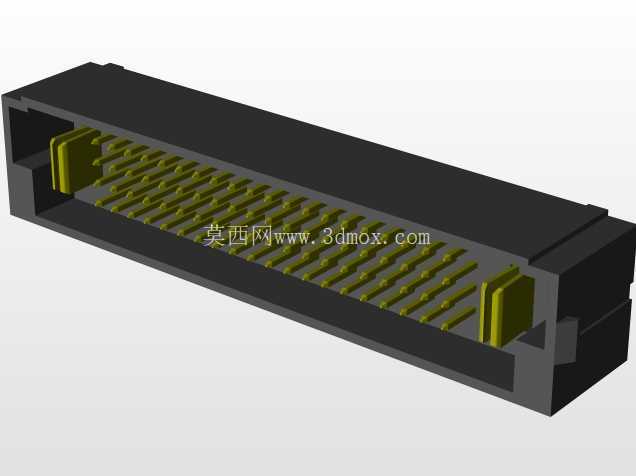

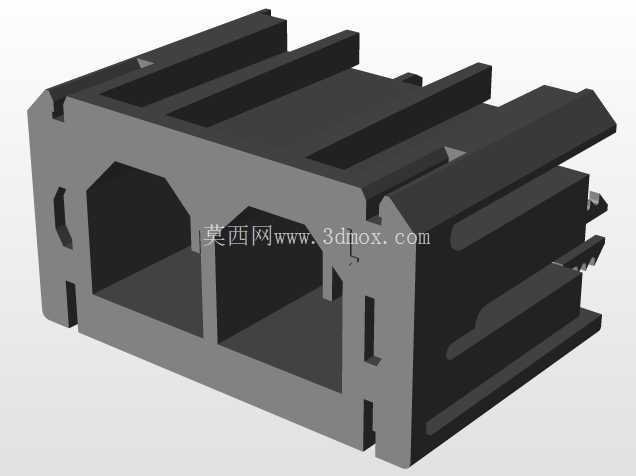

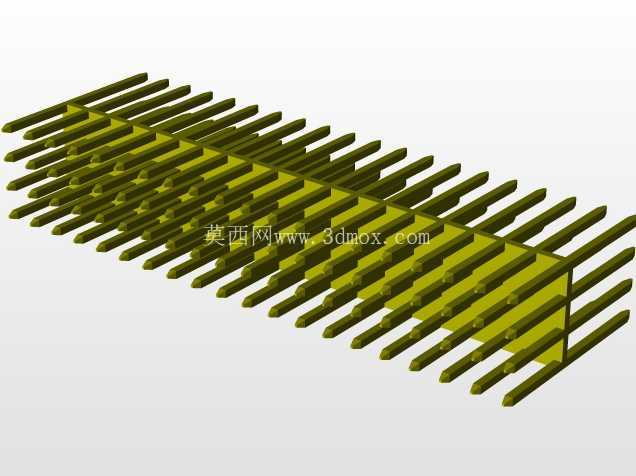

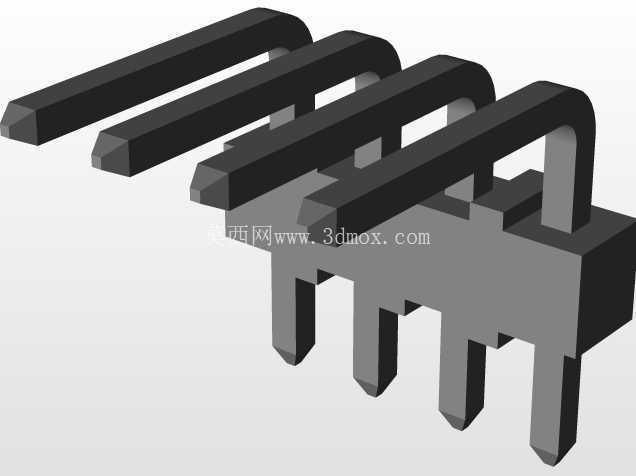

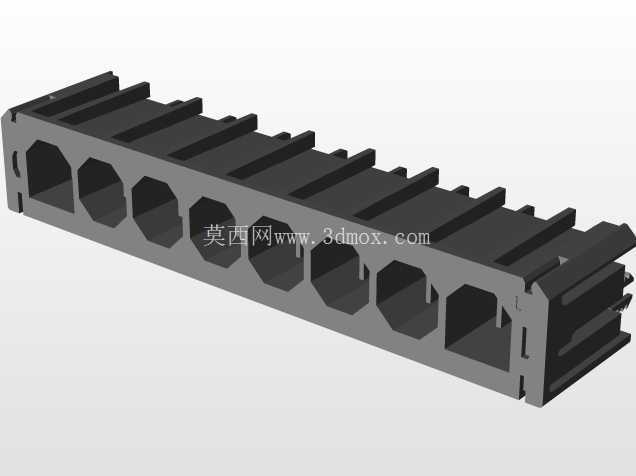

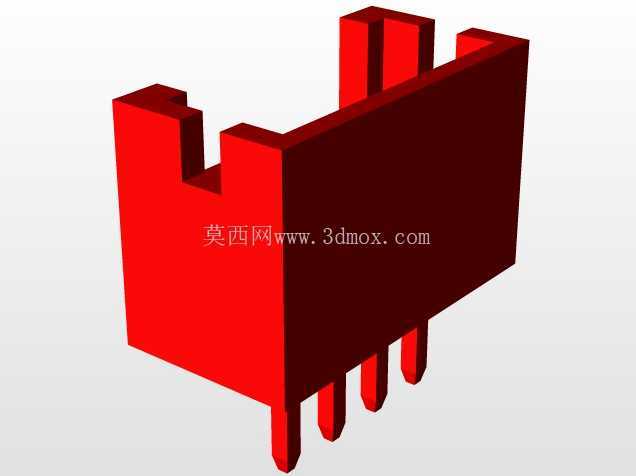

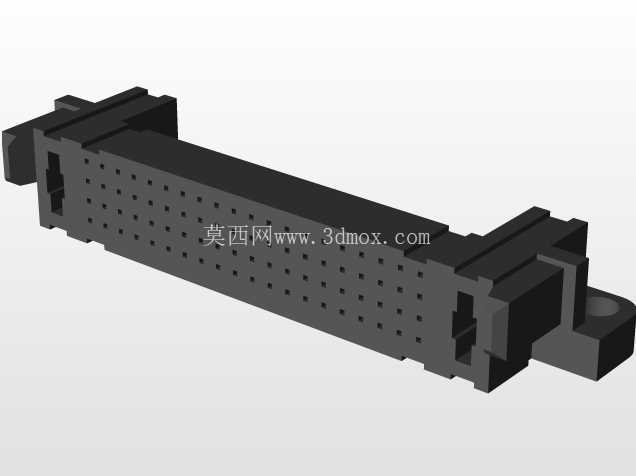

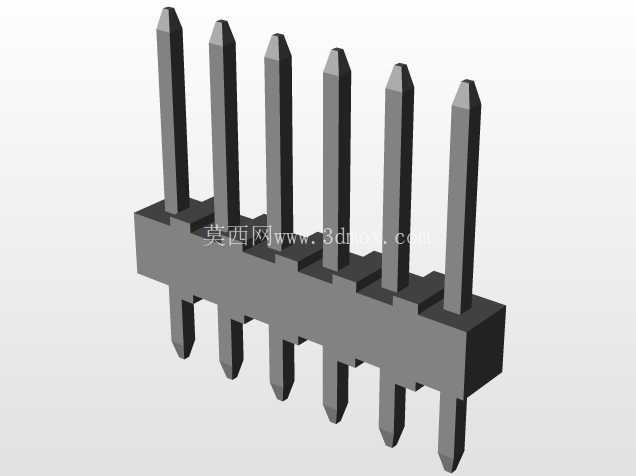

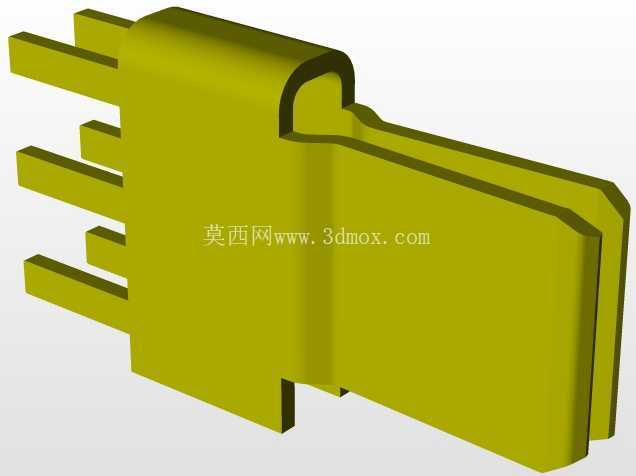

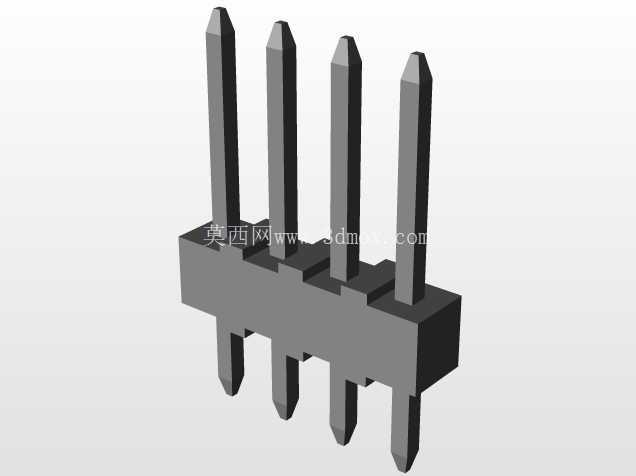

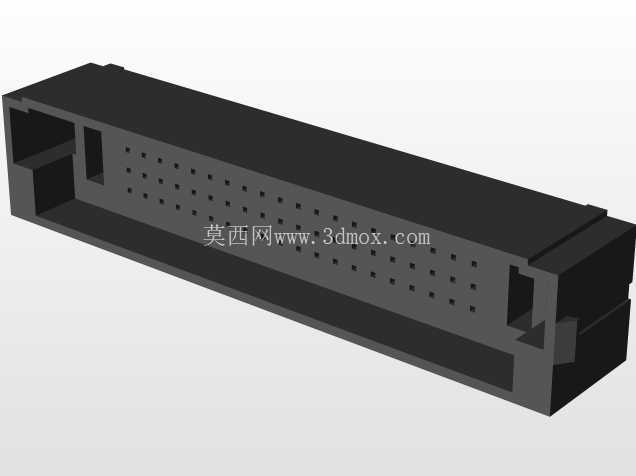

　　板体上的接插件布局完全遵循电源流向与信号路径分离的原则，大电流电源接插件统一排布在板体左侧区域，每路电源引脚的焊盘做了加宽加大处理，过孔铜厚提升至2盎司，满足大电流载流需求，避免长期满负载运行时出现焊盘过热脱落的隐患；信号类排针统一排布在板体上侧与右侧边缘，排针间距严格遵循标准板卡的金手指间距规范，子板插入后导向柱与板体定位孔的配合间隙控制在0.1mm，保证插拔过程中不会出现针脚弯折的问题。板体表面做了哑光绿色阻焊处理，丝印层清晰标注每路接插件的引脚定义与安装方向，现场装配时无需额外查阅图纸即可快速完成接线，降低人工装配的出错概率。

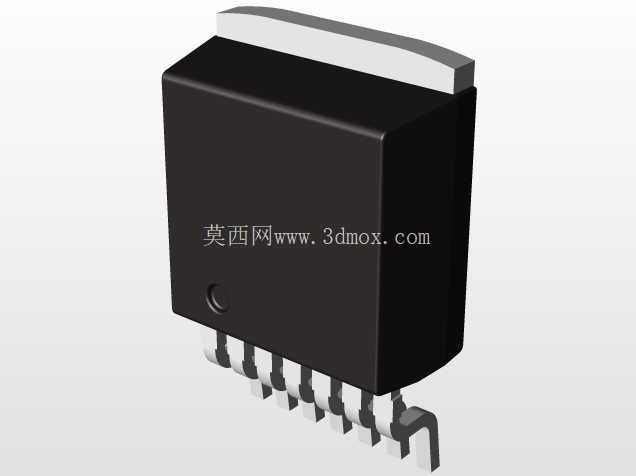

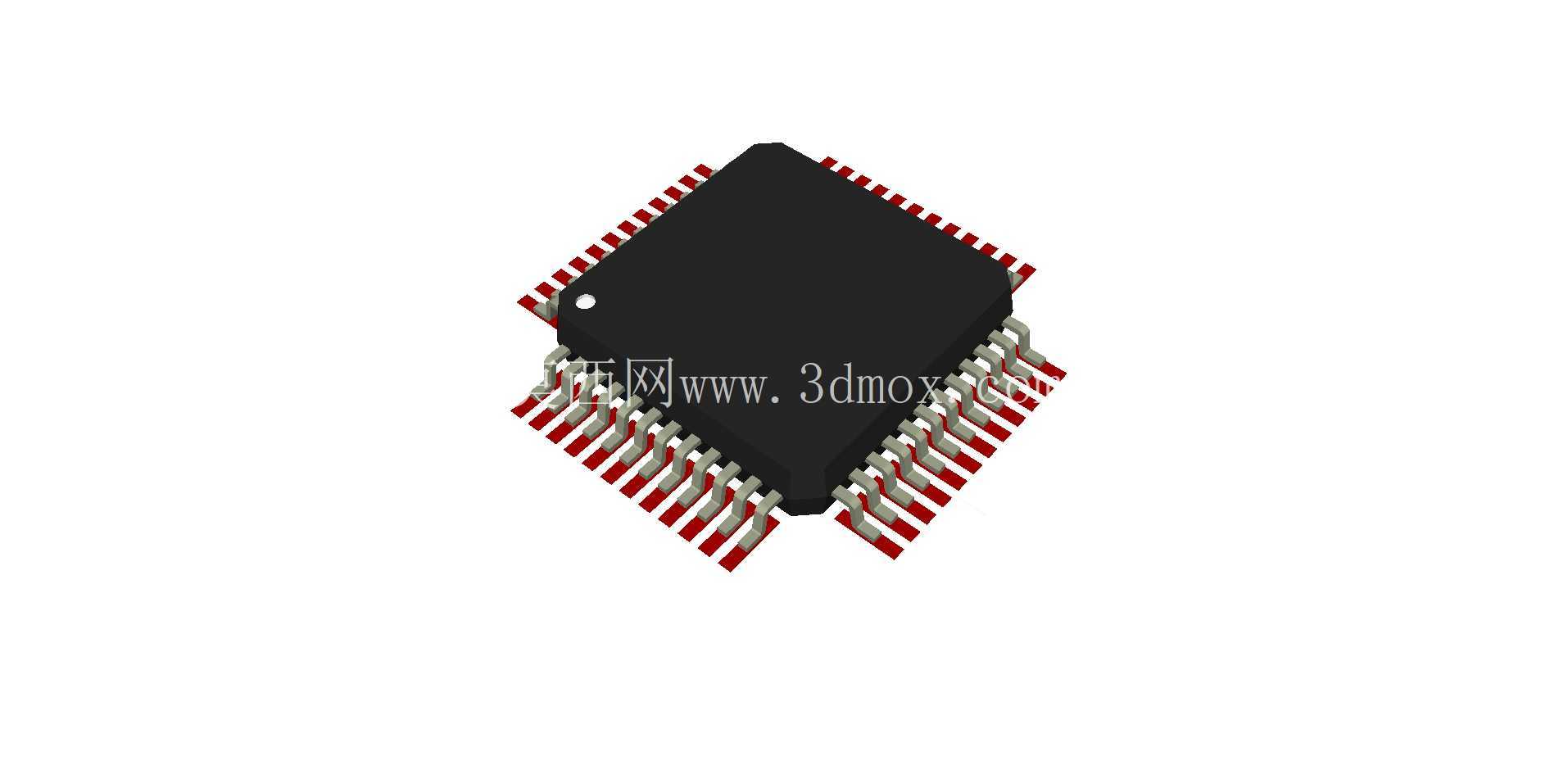

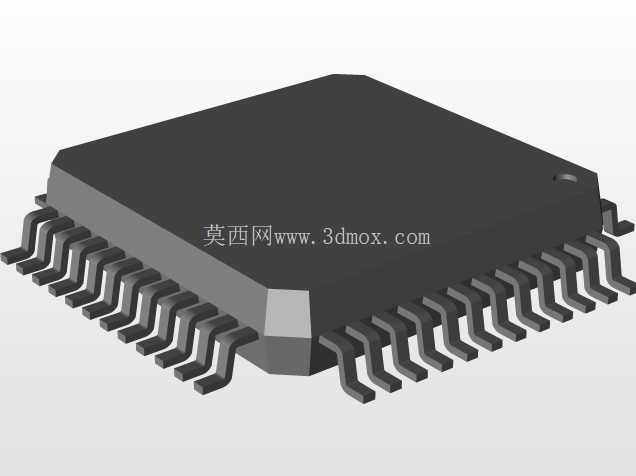

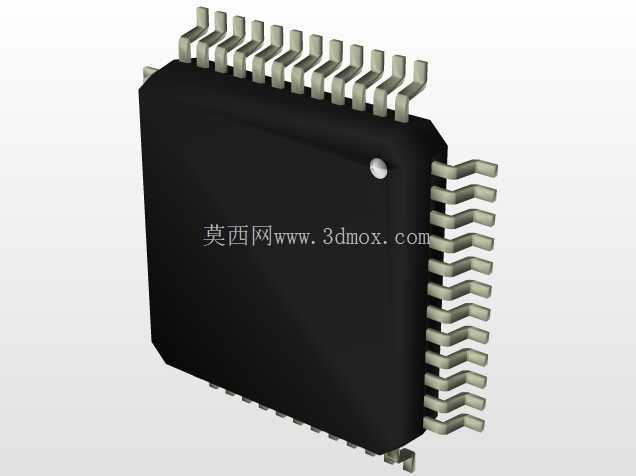

　　设计过程中特意优化了板体上的子板限位结构，在每个子板插槽的对应位置增加了高度3mm的绝缘限位柱，子板插入到位后刚好与限位柱顶面贴合，避免子板受外力挤压过度下沉导致的针脚短路问题；板体上预留的CPU外壳安装位，匹配常见嵌入式处理模块的散热外壳尺寸，安装孔位采用沉头设计，螺丝锁紧后表面与板体齐平，不会突出干涉上层板卡的安装。针对板上的功率器件区域，特意在板体对应位置预留了散热通风间隙，相邻接插件之间的爬电距离满足安规要求，高压区域与低压信号区域的隔离槽宽度达到2mm，避免潮湿环境下出现电弧击穿的风险。

　　从实际应用角度出发，这款背板可直接适配多路子板的堆叠安装场景，不需要额外飞线转接，所有电源与信号路径都通过板内走线完成，相比传统的线束连接方式，不仅大幅压缩了设备内部的走线空间，还减少了线束接触不良带来的故障点。板体边缘做了圆角处理，避免装配过程中锐边划伤操作人员或破坏线缆绝缘层，所有接插件的选型都采用工业级耐温规格，可在-20℃到70℃的工作环境下长期稳定运行，适配工业现场复杂的温度工况。在结构验证阶段，针对板体的抗振性能做了优化，安装孔位周边增加了铜箔加固区域，设备在运输或运行产生振动时，不会出现板体开裂或接插件松脱的问题。

　　不同于通用型背板的粗放式布局，本次设计特意梳理了不同子板的供电需求，将不同电压等级的供电回路做了物理分隔，每路供电回路都预留了测试点位置，后期设备调试时可直接通过测试点测量电压参数，不需要拆解板卡即可完成故障排查。板体上预留的固定孔位兼容多种规格的绝缘支撑柱，既可以安装在金属机柜梁上，也可以通过塑料支撑柱固定在设备内部的绝缘安装板上，适配不同设备的安装环境需求。子板插槽的导向结构做了防呆设计，反向插入时无法到位，从结构上杜绝了子板插反烧毁电路的风险，对于批量装配的生产线来说，这一设计能大幅降低装配不良率，减少生产环节的返工成本。
