电源变压器用卡扣式接线终端结构件

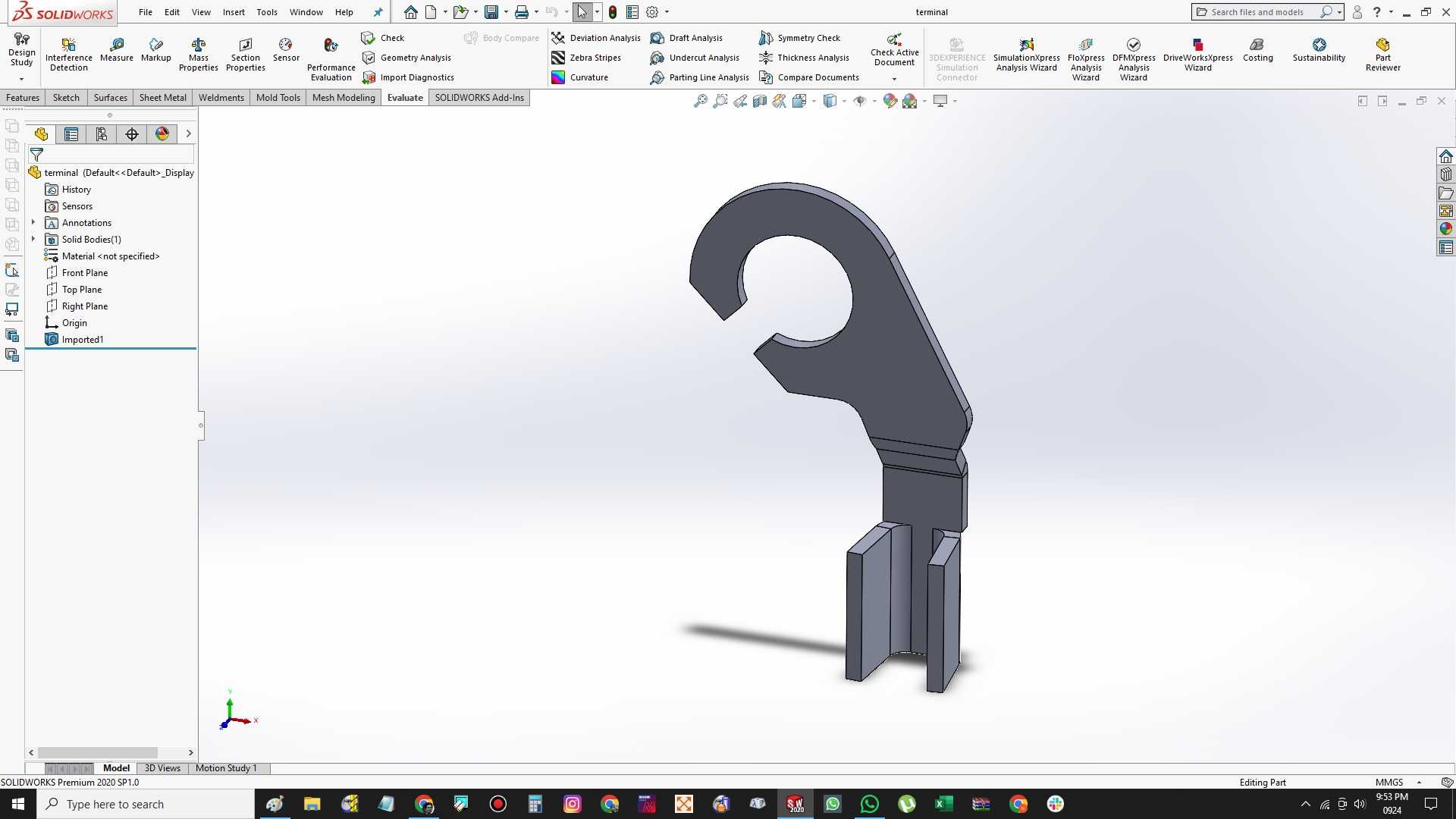

　　这款终端结构件是电源变压器内部接线回路的核心导电连接部件，主要应用于中小功率工频电源变压器的绕组引出端与外部供电线路的衔接场景，在各类工控电源、小型配电变压器、家电内置电源模块的接线工位都能见到这类结构的应用，承担着绕组电流导出、外部线路固定、接线端绝缘隔离的多重作用。从结构设计来看，上部的C型开口卡扣是整个零件的核心功能特征，该开口的圆弧尺寸经过匹配计算，刚好可以卡入变压器接线柱的标准直径圆柱段，开口处的两处凸起卡点能够在卡入后形成过盈配合，不需要额外的紧固件就能实现零件与接线柱的机械固定，同时保证导电接触面的贴合压力，避免长期运行中因振动、热胀冷缩出现接触电阻增大的问题。下部的分叉式插片结构，是为外部导线的压接或焊接预留的连接位，两片平行的插片之间预留了标准导线线芯的插入间隙，插片侧面的微小凸棱能够在导线压接后嵌入线芯缝隙，提升拉脱力阈值，避免接线受外力拉扯时出现松脱。设计过程中，首先需要匹配对应变压器接线柱的直径公差，C型开口的内径尺寸要比接线柱外径小0.1-0.15mm，既保证卡装时的操作便利性，不会因为过盈量太大导致装配困难，也能保证卡装后的接触压力足够，降低接触电阻。

　　零件整体的折弯角度经过反复校核，上部卡扣段与下部插片段的垂直偏移量，刚好适配变压器外壳上的接线窗口高度，装配完成后插片段能够正好伸出接线窗口的绝缘护套位置，不会出现与外壳金属部分距离过近导致的绝缘间隙不足问题，也不会因为伸出长度过长导致外部接线后受力弯折。零件的厚度选择兼顾了载流能力与结构韧性，整体采用冲压成型工艺加工，材料选用导电性能优良的铜合金基材，表面做镀锡处理，既提升抗氧化能力，也降低焊接时的上锡难度。上部卡扣的圆弧过渡位置做了圆角处理，避免卡装时锐角对接线柱表面的镀层造成划伤，影响导电性能。下部插片的末端做了导向斜角，方便导线插入时的对位，也能在插入快速接线端子时起到导向作用。

　　安装边界方面，该零件卡装到接线柱后，整体的旋转自由度被卡扣上的两处卡点限制，不会出现绕接线柱转动的情况，插片的朝向始终保持与接线窗口平行，方便外部接线操作。零件与相邻接线端子的中心距匹配变压器的标准接线排间距，不会出现不同相位接线端之间的电气间隙不足问题，满足低压电气设备的安全间距要求。在实际使用场景中，这类终端件不需要复杂的装配工具，生产线上的作业人员只需要将开口对准接线柱按压到位即可完成装配，相比传统的螺丝锁紧式接线端子，装配效率提升60%以上，同时也避免了螺丝锁紧过程中出现的滑牙、锁紧力矩不一致导致的接触不良问题。

　　零件的结构强度经过验证，能够承受不小于50N的轴向拉脱力，满足变压器运输、安装过程中的振动、拉扯工况要求，长期在变压器额定工作温度下运行不会出现应力松弛导致的卡扣松脱问题。分叉插片的设计还兼容多种接线方式，既可以采用压接方式连接多股软导线，也可以直接焊接单股硬导线，还能适配标准规格的冷压端子直接插接，适配不同生产场景的接线工艺需求。在结构细节上，卡扣与插片衔接的位置做了加强筋结构，也就是模型上可见的阶梯状凸起，这个位置是零件受力的薄弱点，在导线受侧向拉扯时应力会集中在该折弯处，增加局部厚度的加强设计能够大幅提升该位置的抗弯折能力，避免装配或使用过程中出现零件断裂的情况。整个零件的外形没有多余的冗余结构，所有的轮廓特征都是为了实现功能服务，冲压加工的工艺性良好，所有折弯位置的内圆角都匹配板材厚度的最小折弯半径，不会出现冲压成型时的开裂问题，适合大批量连续冲压生产，能够有效控制零件的加工成本，匹配电源变压器大规模量产的成本控制需求。
